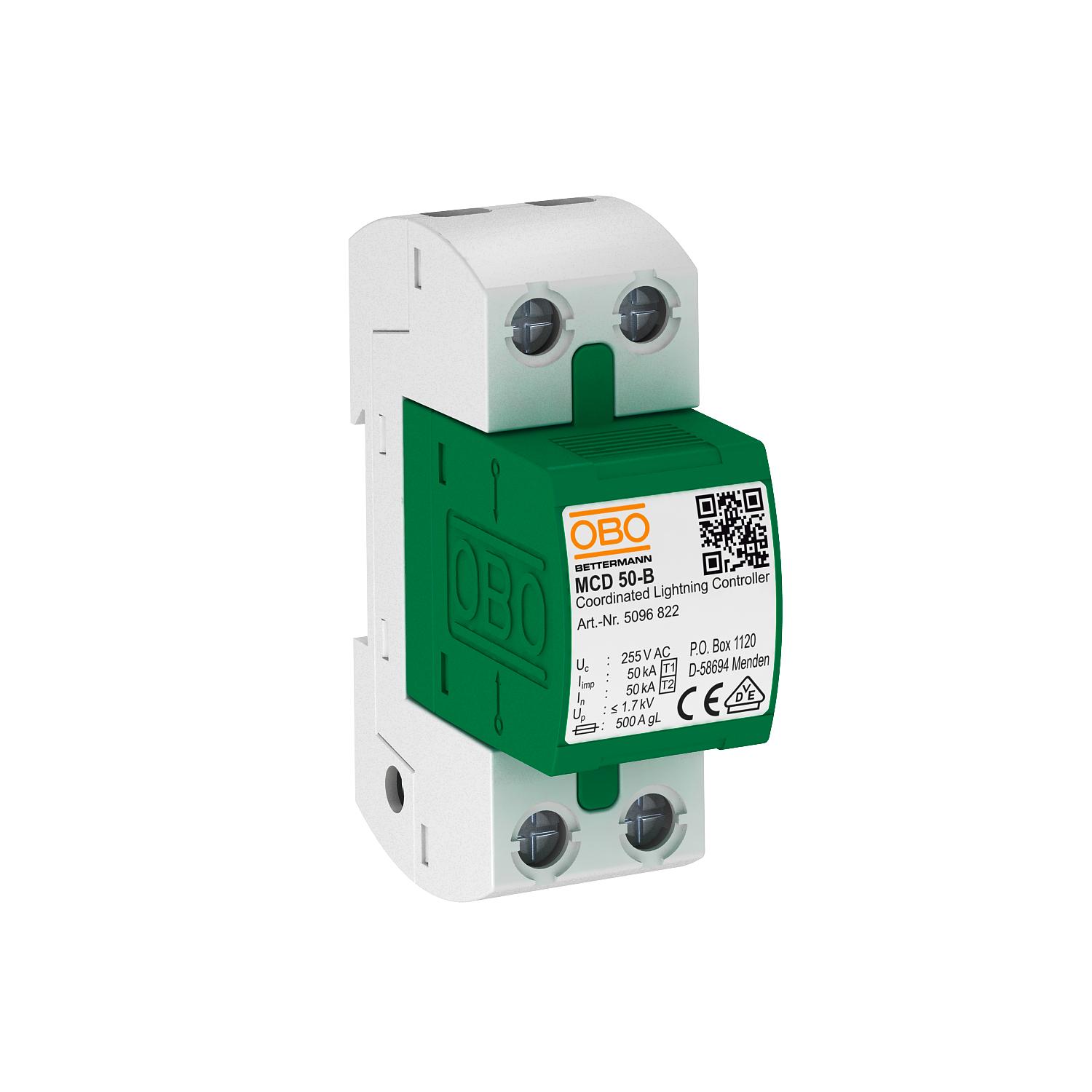

Kombinirani odvodnik, 1-polni

Št. art. 5096849 | EAN 4012195541158

5096849 / MCD 50-B
1
255 V
IP20
Opis izdelka
Opis izdelka
Kombinirani odvodnik tipa 1+2 za uporabo v omrežjih TN in TT

• izenačitev potenciala bliskovne zaščite po standardu VDE 0185-305 (IEC 62305)
• izenačitev potenciala bliskovne zaščite 50 kA (10/350) na pol in do 150 kA (10/350) skupno
• raven zaščite <1,7 kV, omogoča zaščito naprav
• odpornost proti kratkemu stiku 10 kA, predvarovalka odvodnika do 500 A gL/gG
• primerno za uporabo na območju predštevca
• zaprta iskrila, ki jih ni mogoče izpihati

Uporaba: industrijski obrati in stavbe z zunanjo zaščito pred udarom strele razredov I do IV.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Germany
  • 5-year warranty
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • EurAsian Conformity
  • Combination protection device made of type 1 and type 2
  • Transition from LPZ 0 to LPZ 2
  • 230/400 V system
Tehnični podatki

Tehnični podatki

Daljinska signalizacija ne
Dimenzija 255V

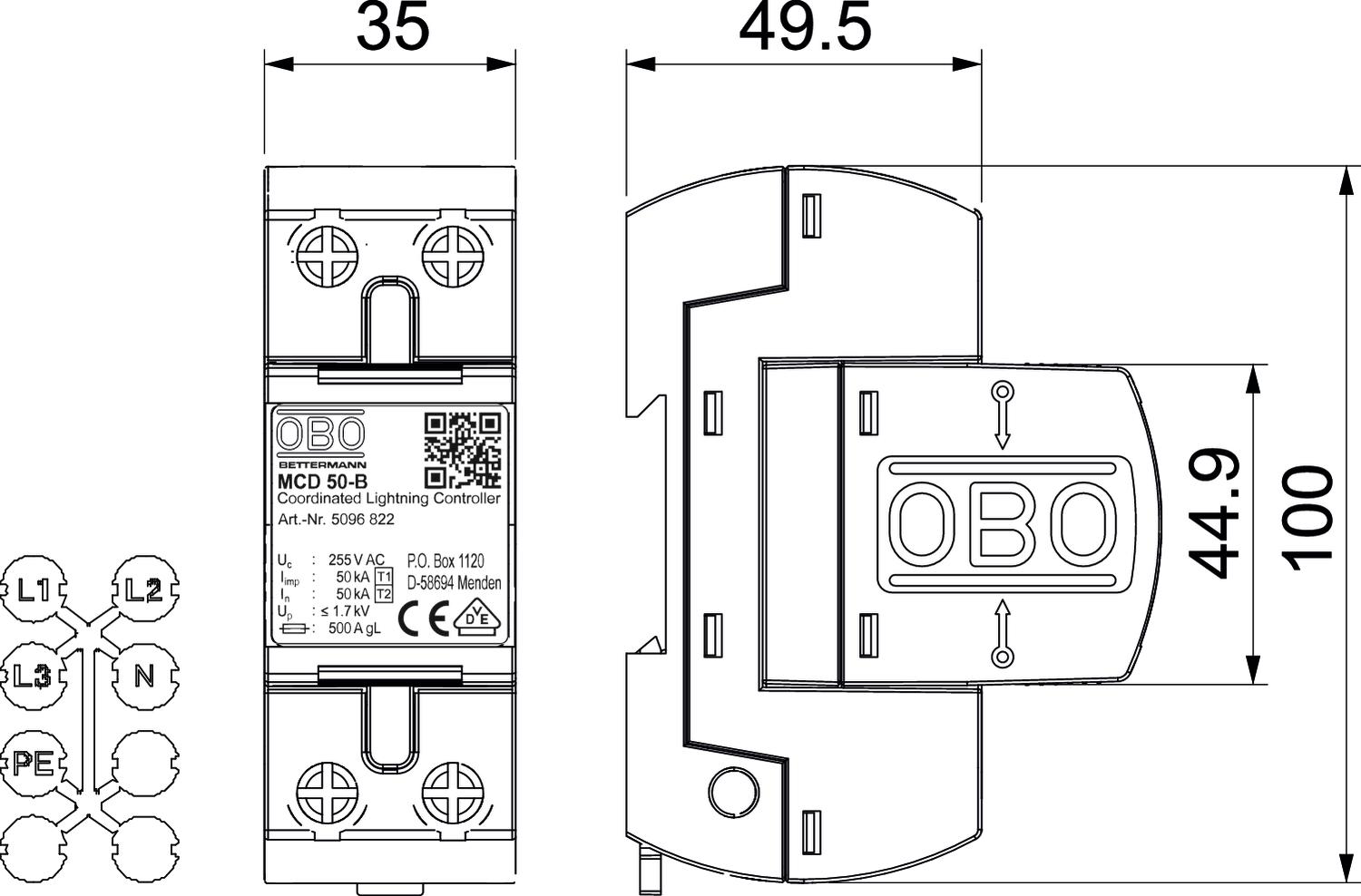

Dolžina 100 mm
Dovoljenja VDE
Izpihano ne
Izvedba 1-polni, v celoti; 255 V
Izvedba polov 1
Kratkostična odpornost 10 kA
Kratkostična odpornost pri maks. omrežni zaščiti pred previsokim tokom 10 kA
LPZ 0→2
Maks. delovna temperatura 85 °C
Maks. omrežna zaščita pred previsokim tokom 500
Maks. presek togega voda (eno-/večžilni) 50 mm²
Maksimalna pred-varovalka 500 A
Min. delovna temperatura -40 °C
Min. presek togega voda (eno-/večžilni) 10 mm²
Način montaže U-profil 35 mm
Najvišja trajna napetost AC 255 V
Nazivna napetost AC (50/60 Hz) 230 V
Nazivni bremenski tok_OBO (vhodna/izhodna sponka) 125 A
Nazivni odvodni udarni tok (8/20 µs) 50 kA
Nazivni odvodni udarni tok (8/20 µs) (L-N) 50 kA
Oblika omrežja TN
Oblika omrežja DC ne
Oblika omrežja IT ne
Oblika omrežja TN da
Oblika omrežja TN-C da
Oblika omrežja TN-C-S da
Oblika omrežja TN-S da
Oblika omrežja TT da
Odvodni udarni tok (8/20 µs) [skupaj] 50 kA
Ostale oblike omrežja ne
Raven zaščite [L-N] ≤1,7
Razred testiranja tip 1 da
Razred testiranja tip 2 da
Signalizacija na aparatu nima
Širina 35 mm
SPD po EN 61643-11 Tip 1+2
SPD po IEC 61643-1 class I+II
Število polov 1
Struja munje (10/350) [skupno] 50 kA
Udarni tok strele (10/350 μs) 50 kA
Višina 69 mm
Vklopni čas <100 ns
Vrsta voda za prenapetostne odvodnike Energijski kabel AC
Vrsta zaščite IP20
Vsi tipi

Vsi tipi

Tip Izvedba polov Najvišja trajna napetost AC Vrsta zaščite Št. art. Količina Min. prodajna enota
MCD 50-B 1 255 V IP20 5096849
1 Kos
