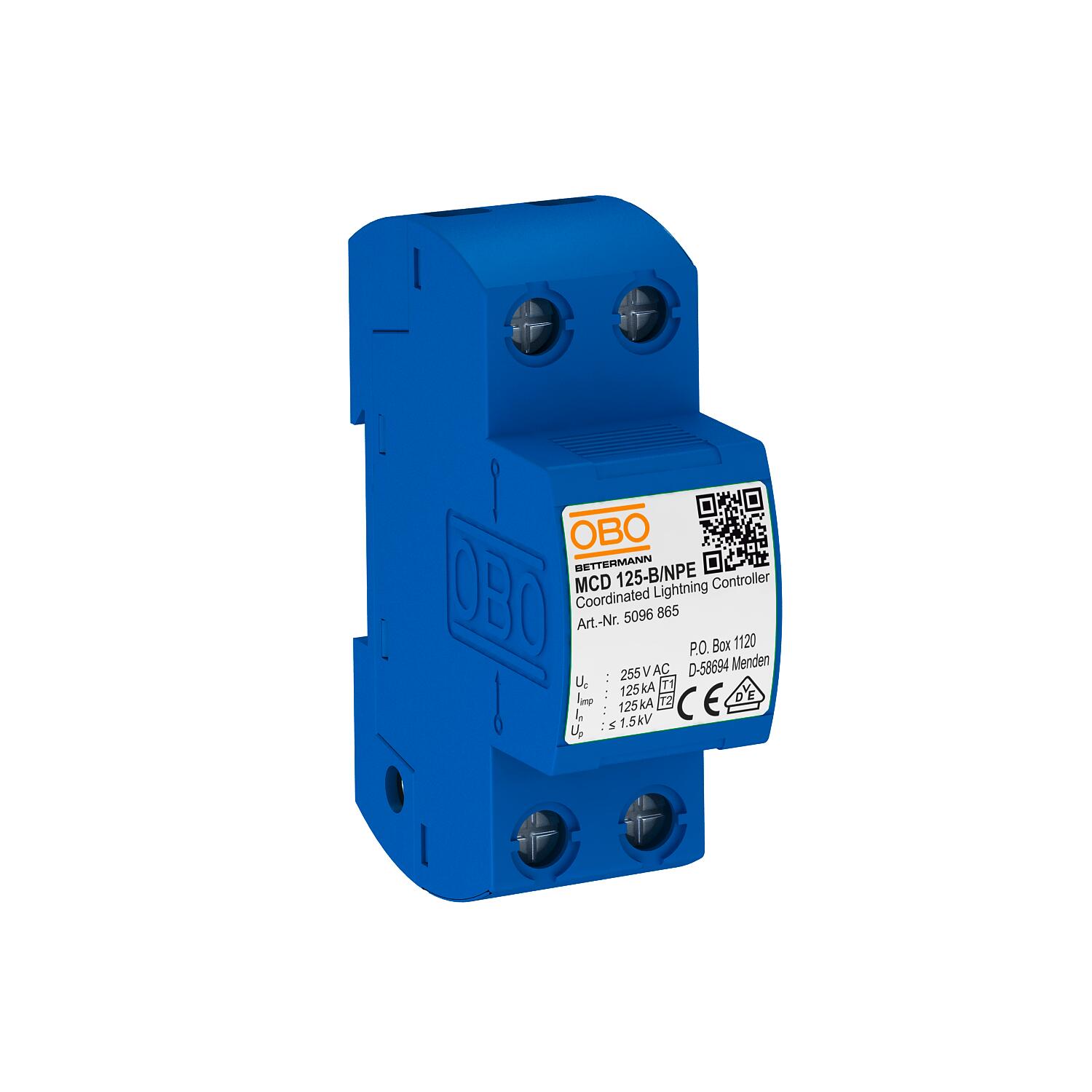

Kombinirani odvodnik 1-polni NPE N/PE | 255 | IP20

Kombinirani odvodnik 1-polni NPE

Št. art. 5096865 | EAN 4012195541394

Št. art. / Tip	5096865 / MCD 125-B NPE

Izvedba polov	N/PE

Najvišja trajna napetost AC	255

Vrsta zaščite	IP20

Opis izdelka

Opis izdelka

Kombinirani odvodnik tipa 1+2, N-PE, za uporabo v omrežjih TN-S in TT.

MCD 125-B/NPE: koordinirano iskrilo N-PE tipa 1+2 po standardu EN 61643-11. Za vmesnik 0 na 2 (LPZ) v skladu s konceptom con zaščite pred udari strele po standardu IEC 61312-1 oz. VDE 0185-305.

• zmogljivost odvajanja 125 kA (10/350 µs)
• ustreza standardu VDE-AR-N 4100
• vklj. z natičnimi kapicami za označevanje priključkov
• raven zaščite < 1,5 kV, omogoča zaščito naprav
• zaprto iskrilo, ki ga ni mogoče izpihati

Uporaba: industrijski obrati in stavbe z zunanjo zaščito pred udarom strele razredov I do IV.

Tehnični podatki

Tehnični podatki

Daljinska signalizacija	ne
Dimenzija	255V
Dolžina	100 mm
Dovoljenja	VDE
Izpihano	ne
Izvedba	1-polni; 255 V
Izvedba polov	N/PE
LPZ	0→2
Maks. delovna temperatura	85 °C
Maks. presek togega voda (eno-/večžilni)	50 mm²
Min. delovna temperatura	-40 °C
Min. presek togega voda (eno-/večžilni)	10 mm²
Način montaže	U-profil 35 mm
Najvišja trajna napetost (N–PE)	255 V
Najvišja trajna napetost AC	255
Nazivna napetost AC (50/60 Hz)	230 V
Nazivni bremenski tok_OBO (vhodna/izhodna sponka)	125 A
Nazivni odvodni udarni tok (8/20 µs)	125 kA
Nazivni odvodni udarni tok (8/20 µs) (N-PE)	125 kA
Oblika omrežja	drugo
Oblika omrežja DC	ne

Oblika omrežja IT	ne
Oblika omrežja TN	da
Oblika omrežja TN-C	ne
Oblika omrežja TN-C-S	da
Oblika omrežja TN-S	da
Oblika omrežja TT	da
Odvodni udarni tok (8/20 µs) [skupaj]	125 kA
Ostale oblike omrežja	ne
Razred testiranja tip 1	da
Razred testiranja tip 2	da
Signalizacija na aparatu	nima

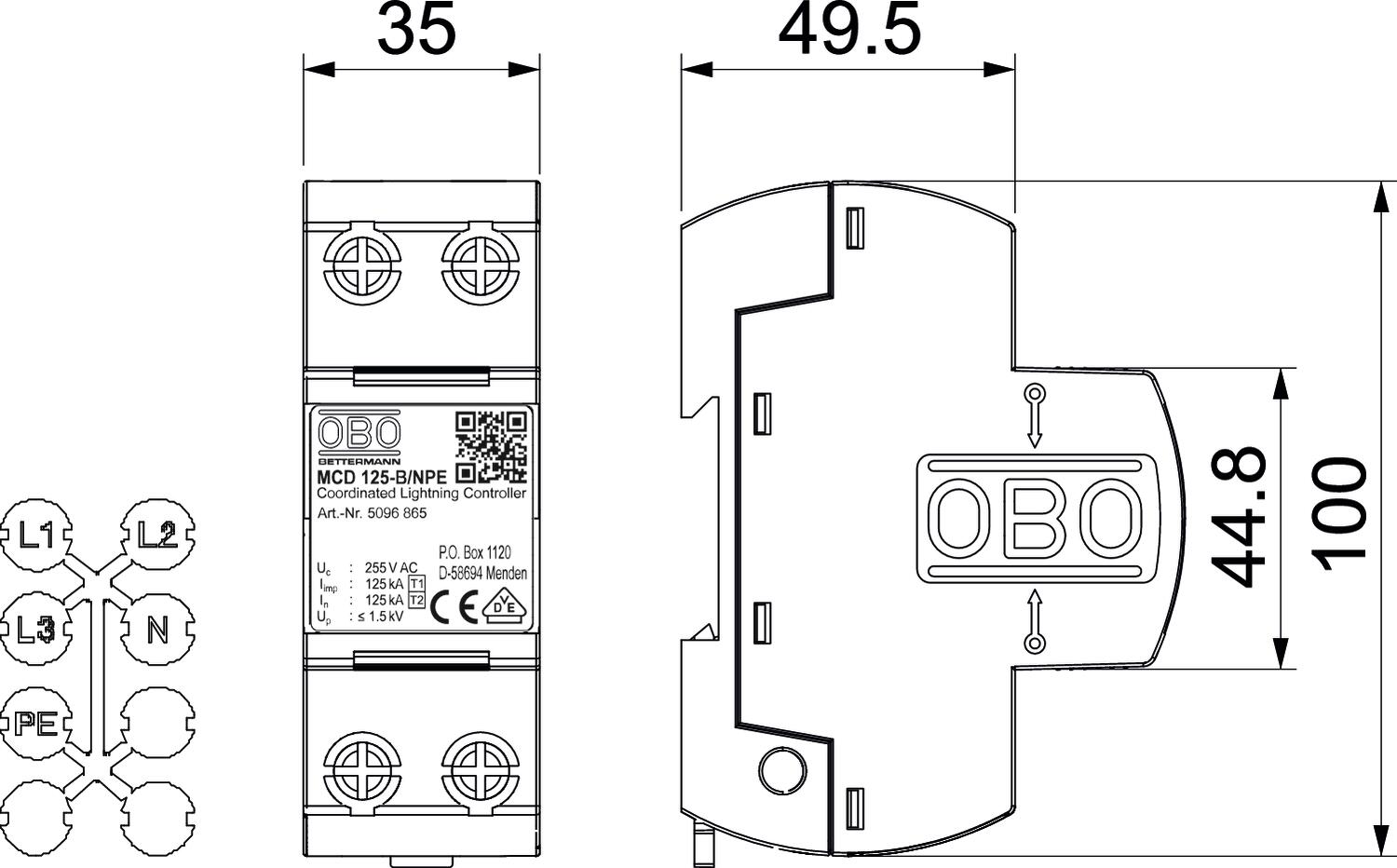

Širina	35 mm
SPD po EN 61643-11	Tip 1+2
SPD po IEC 61643-1	class I+II
Število polov	1
Struja munje (10/350) [skupno]	125 kA
Udarni tok strele (10/350 μs)	125 kA
Višina	69 mm
Vklopni čas	<100 ns
Vrsta zaščite	IP20
Zmogljivost odvajanja sledilnega toka (ef) [N-PE]	0,1 kA
