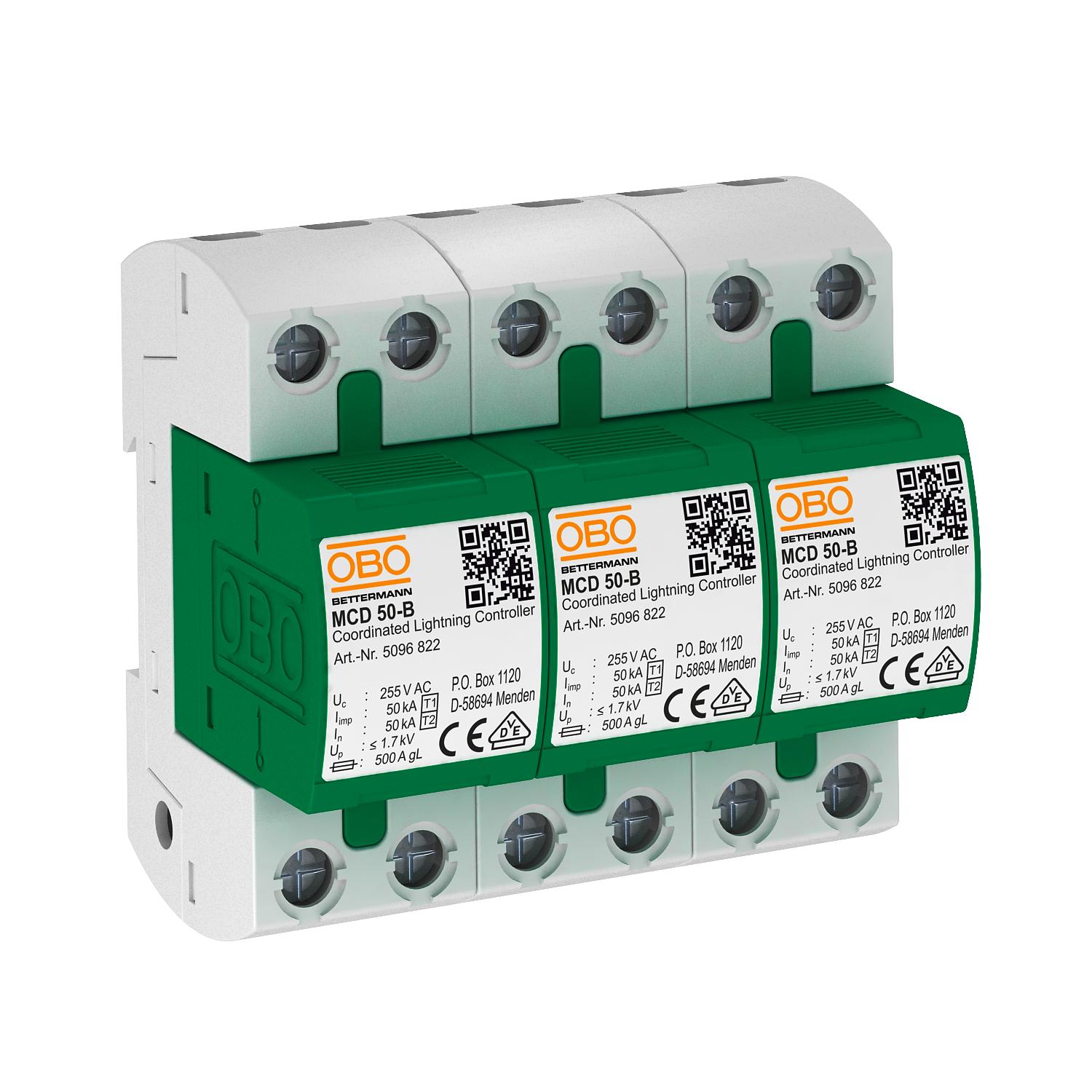

Kombinirani odvodnik, 3-polni 3 | 255 | IP20

Kombinirani odvodnik, 3-polni

Št. art. 5096877 | EAN 4012195077077

Št. art. / Tip	5096877 / MCD 50-B 3

Izvedba polov	3

Najvišja trajna napetost AC	255 V

Vrsta zaščite	IP20

Opis izdelka

Opis izdelka

Kombinirani odvodnik tipa 1+2, 3-polni, za uporabo v omrežjih TN-C.

Sestavljen in pripravljen za priključitev; sestoji iz:
3 x MCD 50-B-OS: koordinirani tokovni odvodnik strele tipa 1+2 (razred B) po standardu EN 61643-11. Za vmesnik 0 na 2 (LPZ) v skladu s konceptom con zaščite pred udari strele po standardu IEC 61312-1 oz. VDE 0185-305.

• izenačitev potenciala bliskovne zaščite po standardu VDE 0185-305 (IEC 62305)
• izenačitev potenciala bliskovne zaščite 50 kA (10/350) na pol in do 150 kA (10/350) skupno
• raven zaščite <1,7 kV, omogoča zaščito naprav
• odpornost proti kratkemu stiku 10 kA, predvarovalka odvodnika do 500 A gL/gG
• primerno za uporabo na območju predštevca po standardu VDE-AR-N 4100
• zaprta iskrila, ki jih ni mogoče izpihati

Uporaba: industrijski obrati in stavbe z zunanjo zaščito pred udarom strele razredov I do IV.

Tehnični podatki

Tehnični podatki

Daljinska signalizacija	ne
Dimenzija	255V

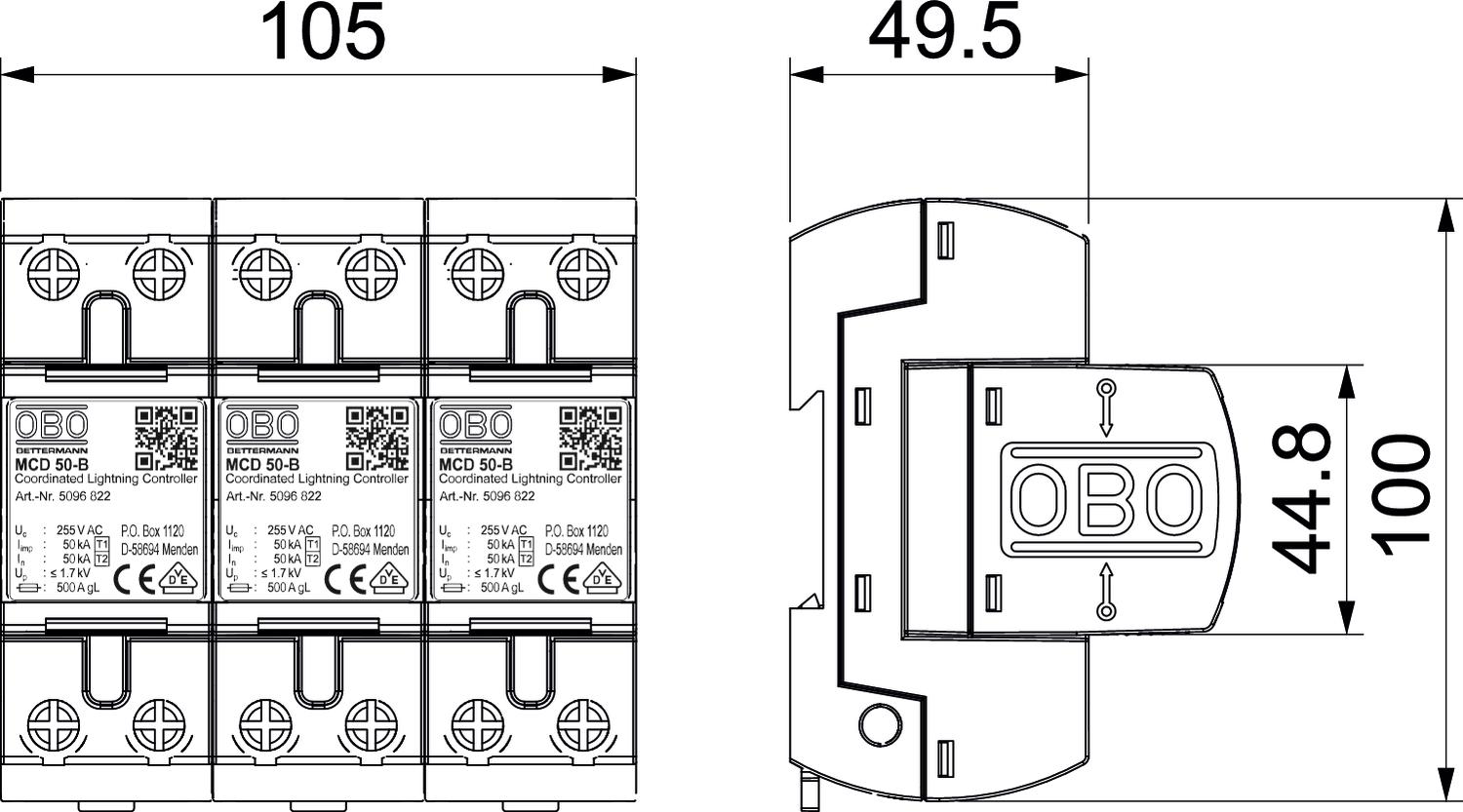

Dolžina	100 mm
Dovoljenja	VDE
Izpihano	ne
Izvedba	3-polni
Izvedba polov	3
Kratkostična odpornost	10 kA
Kratkostična odpornost pri maks. omrežni zaščiti pred previsokim tokom	10 kA
LPZ	0→2
Maks. delovna temperatura	85 °C
Maks. omrežna zaščita pred previsokim tokom	500
Maks. presek togega voda (eno-/večžilni)	50 mm²
Maksimalna pred-varovalka	500 A
Min. delovna temperatura	-40 °C
Min. presek togega voda (eno-/večžilni)	10 mm²
Način montaže	U-profil 35 mm
Najvišja trajna napetost (L–N)	255 V
Najvišja trajna napetost AC	255 V
Nazivna napetost AC (50/60 Hz)	230 V
Nazivni bremenski tok_OBO (vhodna/izhodna sponka)	125 A
Nazivni odvodni udarni tok (8/20 µs)	50 kA
Nazivni odvodni udarni tok (8/20 µs) (L-N)	50 kA
Oblika omrežja	TN-C

Oblika omrežja DC	ne
Oblika omrežja IT	ne
Oblika omrežja TN	da
Oblika omrežja TN-C	da
Oblika omrežja TN-C-S	ne
Oblika omrežja TN-S	ne
Oblika omrežja TT	ne
Odvodni udarni tok (8/20 µs) [skupaj]	150 kA
Ostale oblike omrežja	ne
Raven zaščite [L-N]	≤1,7
Razred testiranja tip 1	da
Razred testiranja tip 2	da
Signalizacija na aparatu	nima
Širina	105 mm
SPD po EN 61643-11	Tip 1+2
SPD po IEC 61643-1	class I+II
Število polov	1
Struja munje (10/350) [skupno]	150 kA
Udarni tok strele (10/350 μs)	50 kA
Višina	69 mm
Vklopni čas	<100 ns
Vrsta voda za prenapetostne odvodnike	Energijski kabel AC
Vrsta zaščite	IP20
