Kombinirani odvodnik 3-polni + NPE, s indikatorom funkcije

Št. art. 5096836 | EAN 4012195288299

5096836 / MCD 50-B 3+1-OS
3+N/PE
255 V
IP20
Opis izdelka
Opis izdelka

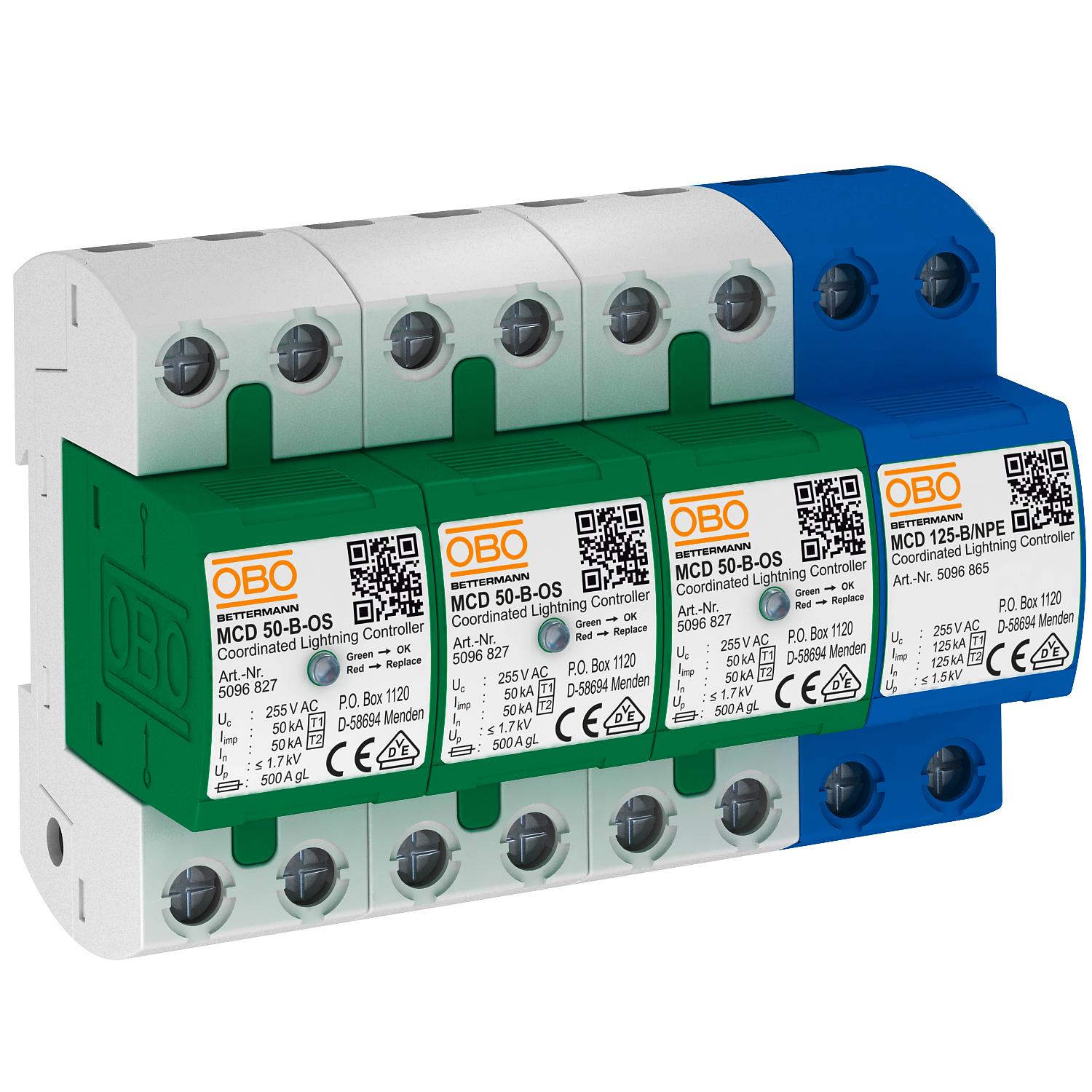

Kombinirani odvodnik tipa1+2, 4-polni, z optičnim prikazom delovanja, za uporabo v omrežjih TN-S in TT.

Sestavljen in pripravljen za priključitev; sestoji iz:
3 x MCD 50-B-OS: koordinirani tokovni odvodnik strele tipa 1+2 po standardu EN 61643-11.
1 x MCD 125-B/NPE: koordinirano iskrilo N-PE tipa 1+2 po standardu EN 61643-11 za uporabo v sistemih TN-S in TT.
Vmesnik 0 na 1 v skladu s konceptom con zaščite pred udari strel po standardu IEC 61312-1 oz. VDE 0185-305.

• izenačitev potenciala bliskovne zaščite po standardu VDE 0185-305 (IEC 62305)
• izenačitev potenciala bliskovne zaščite 50 kA (10/350) na pol in do 125 kA (10/350) skupno
• raven zaščite <1,7 kV, omogoča zaščito naprav
• odpornost proti kratkemu stiku 10 kA, predvarovalka odvodnika do 500 A gL/gG
• poraba moči < 26 mW/pol
• zaprto iskrilo, ki ga ni mogoče izpihati

Uporaba: industrijski obrati in stavbe z zunanjo zaščito pred udarom strele razredov I do IV.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Germany
  • 5-year warranty
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • EurAsian Conformity
  • Combination protection device made of type 1 and type 2
  • Transition from LPZ 0 to LPZ 2
  • 230/400 V system
Tehnični podatki

Tehnični podatki

Daljinska signalizacija ne
Dimenzija 255V

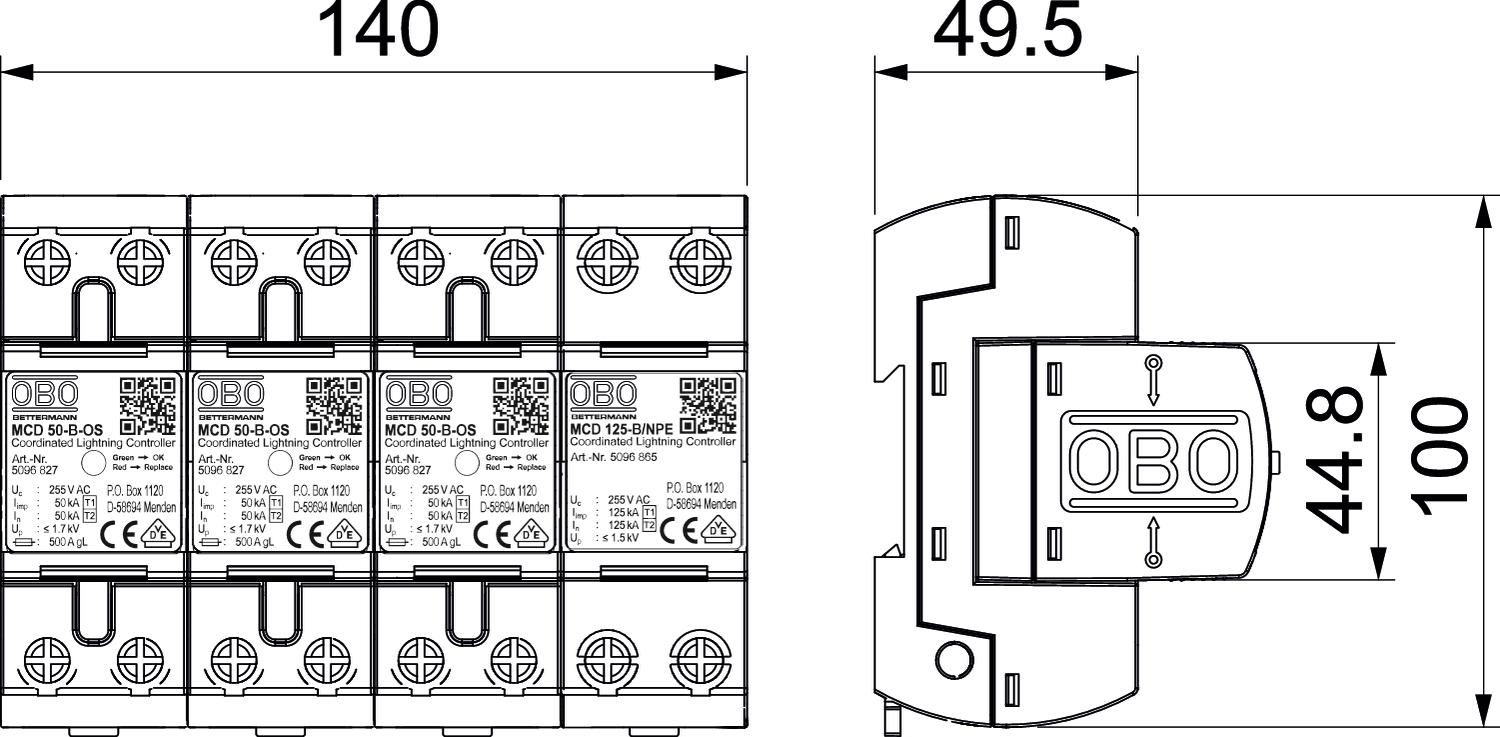

Dolžina 100 mm
Dovoljenja VDE
Izpihano ne
Izvedba 3+1-polni
Izvedba polov 3+N/PE
Kratkostična odpornost 10 kA
Kratkostična odpornost pri maks. omrežni zaščiti pred previsokim tokom 10 kA
LPZ 0→2
Maks. delovna temperatura 85 °C
Maks. omrežna zaščita pred previsokim tokom 500
Maks. presek togega voda (eno-/večžilni) 50 mm²
Maksimalna pred-varovalka 500 A
Min. delovna temperatura -40 °C
Min. presek togega voda (eno-/večžilni) 10 mm²
Način montaže U-profil 35 mm
Najvišja trajna napetost (L–N) 255 V
Najvišja trajna napetost (N–PE) 255 V
Najvišja trajna napetost AC 255 V
Nazivna napetost AC (50/60 Hz) 230 V
Nazivni bremenski tok_OBO (vhodna/izhodna sponka) 125 A
Nazivni odvodni udarni tok (8/20 µs) 50 kA
Nazivni odvodni udarni tok (8/20 µs) (L-N) 50 kA
Nazivni odvodni udarni tok (8/20 µs) (N-PE) 125 kA
Oblika omrežja TN-S, TT
Oblika omrežja DC ne
Oblika omrežja IT ne
Oblika omrežja TN da
Oblika omrežja TN-C ne
Oblika omrežja TN-C-S da
Oblika omrežja TN-S da
Oblika omrežja TT da
Odvodni udarni tok (8/20 µs) [skupaj] 125 kA
Ostale oblike omrežja ne
Raven zaščite [L-N] ≤1,7
Razred testiranja tip 1 da
Razred testiranja tip 2 da
Signalizacija na aparatu optični
Širina 140 mm
SPD po EN 61643-11 Tip 1+2
SPD po IEC 61643-1 class I+II
Število polov 1
Struja munje (10/350) [skupno] 125 kA
Udarni tok strele (10/350 μs) 50 kA
Višina 69 mm
Vklopni čas <100 ns
Vrsta voda za prenapetostne odvodnike Energijski kabel AC
Vrsta zaščite IP20
Zmogljivost odvajanja sledilnega toka (ef) [N-PE] 0,1 kA
Vsi tipi

Vsi tipi

Tip Izvedba polov Najvišja trajna napetost AC Vrsta zaščite Št. art. Količina Min. prodajna enota
MCD 50-B 3+1-OS 3+N/PE 255 V IP20 5096836
1 Kos
