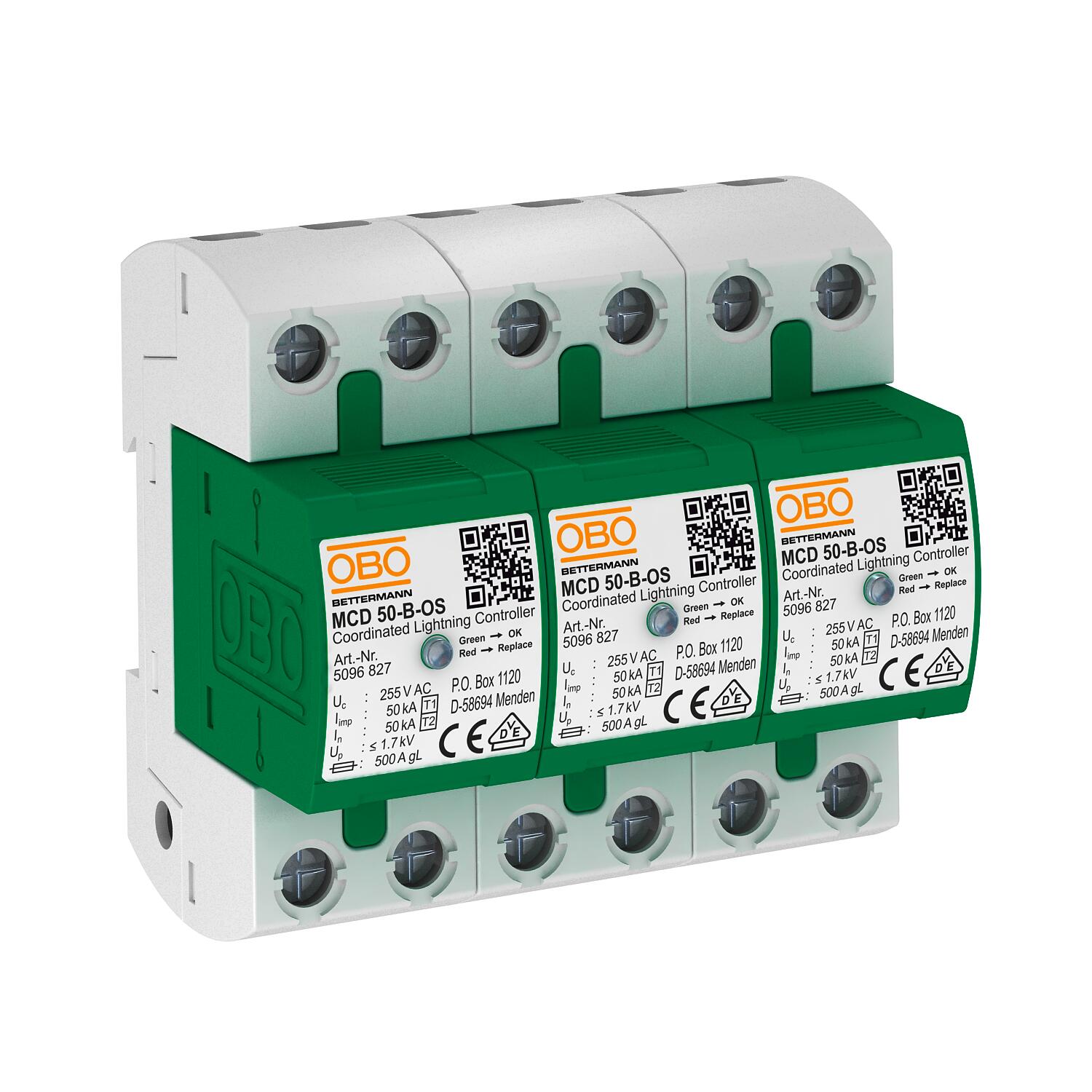

Kombinirani odvodnik, 3-polni s kazalnikom funkcije
Št. art. 5096835 | EAN 4012195288282
- Opis izdelka
-
Opis izdelka

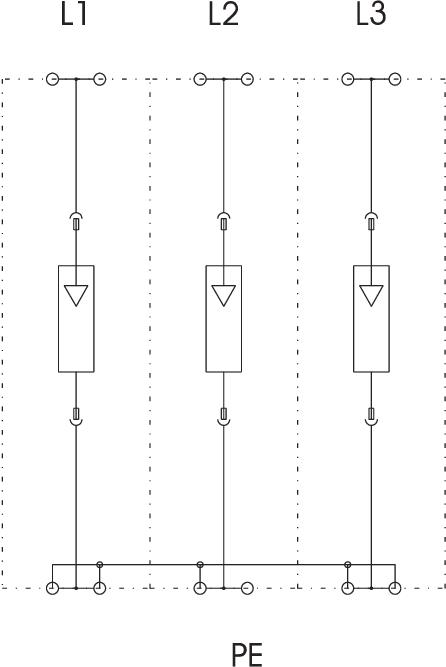

Komplet kombiniranega odvodnika tipa1+2, tripolni, z optičnim prikazom delovanja, za uporabo v omrežjih TN-C:
Sestavljen in pripravljen za priključitev; sestoji iz:
3 x MCD 50-B-OS: koordinirani tokovni odvodnik strele tipa 1+2 po standardu EN 61643-11. Za vmesnik 0 na 2 (LPZ) v skladu s konceptom con zaščite pred udari strele po standardu IEC 61312-1 oz. VDE 0185-305.
• izenačitev potenciala bliskovne zaščite po standardu VDE 0185-305 (IEC 62305)
• izenačitev potenciala bliskovne zaščite 50 kA (10/350) na pol in do 150 kA (10/350) skupno
• raven zaščite <1,7 kV, omogoča zaščito naprav
• odpornost proti kratkemu stiku 10 kA, predvarovalka odvodnika do 500 A gL/gG
• poraba moči < 26 mW/pol
• zaprto iskrilo, ki ga ni mogoče izpihati
Uporaba: industrijski obrati in stavbe z zunanjo zaščito pred udarom strele razredov I do IV.
-
- Tehnični podatki
-
Tehnični podatki

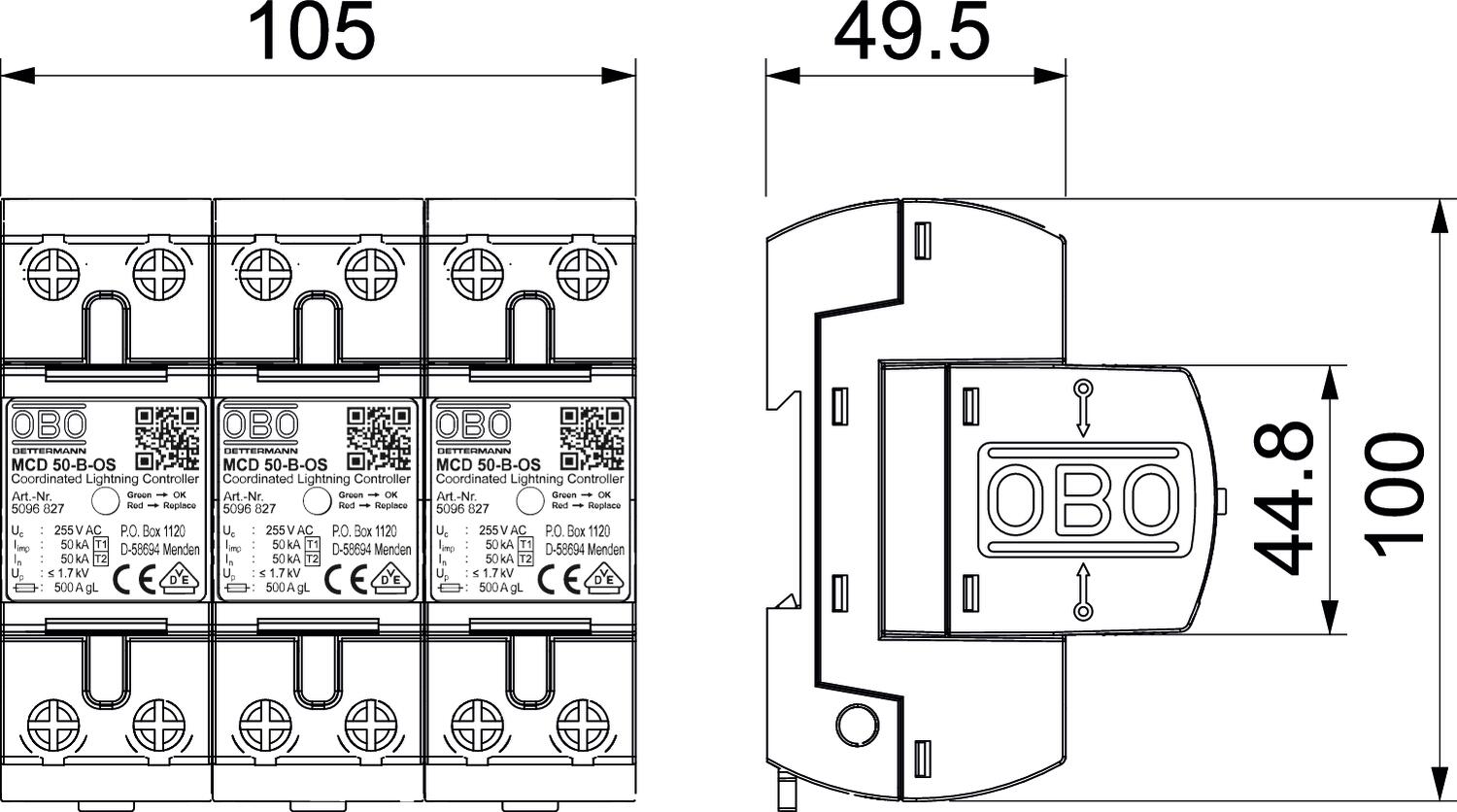

Daljinska signalizacija ne Dimenzija 255V Dolžina 100 mm Dovoljenja VDE Izpihano ne Izvedba 3-polni Izvedba polov 3 Kratkostična odpornost 10 kA Kratkostična odpornost pri maks. omrežni zaščiti pred previsokim tokom 10 kA LPZ 0→2 Maks. delovna temperatura 85 °C Maks. omrežna zaščita pred previsokim tokom 500 Maks. presek togega voda (eno-/večžilni) 50 mm² Maksimalna pred-varovalka 500 A Min. delovna temperatura -40 °C Min. presek togega voda (eno-/večžilni) 10 mm² Način montaže U-profil 35 mm Najvišja trajna napetost (L–N) 255 V Najvišja trajna napetost AC 255 Nazivna napetost AC (50/60 Hz) 230 V Nazivni bremenski tok_OBO (vhodna/izhodna sponka) 125 A Nazivni odvodni udarni tok (8/20 µs) 50 kA Nazivni odvodni udarni tok (8/20 µs) (L-N) 50 kA Oblika omrežja TN-C Oblika omrežja DC ne Oblika omrežja IT ne Oblika omrežja TN da Oblika omrežja TN-C da Oblika omrežja TN-C-S ne Oblika omrežja TN-S ne Oblika omrežja TT ne Odvodni udarni tok (8/20 µs) [skupaj] 150 kA Ostale oblike omrežja ne Raven zaščite [L-N] ≤1,7 Razred testiranja tip 1 da Razred testiranja tip 2 da Signalizacija na aparatu optični Širina 105 mm SPD po EN 61643-11 Tip 1+2 SPD po IEC 61643-1 class I+II Število polov 1 Struja munje (10/350) [skupno] 150 kA Udarni tok strele (10/350 μs) 50 kA Višina 69 mm Vklopni čas <100 ns Vrsta voda za prenapetostne odvodnike Energijski kabel AC Vrsta zaščite IP20 - Vsi tipi
