- Opis izdelka
-
Opis izdelka

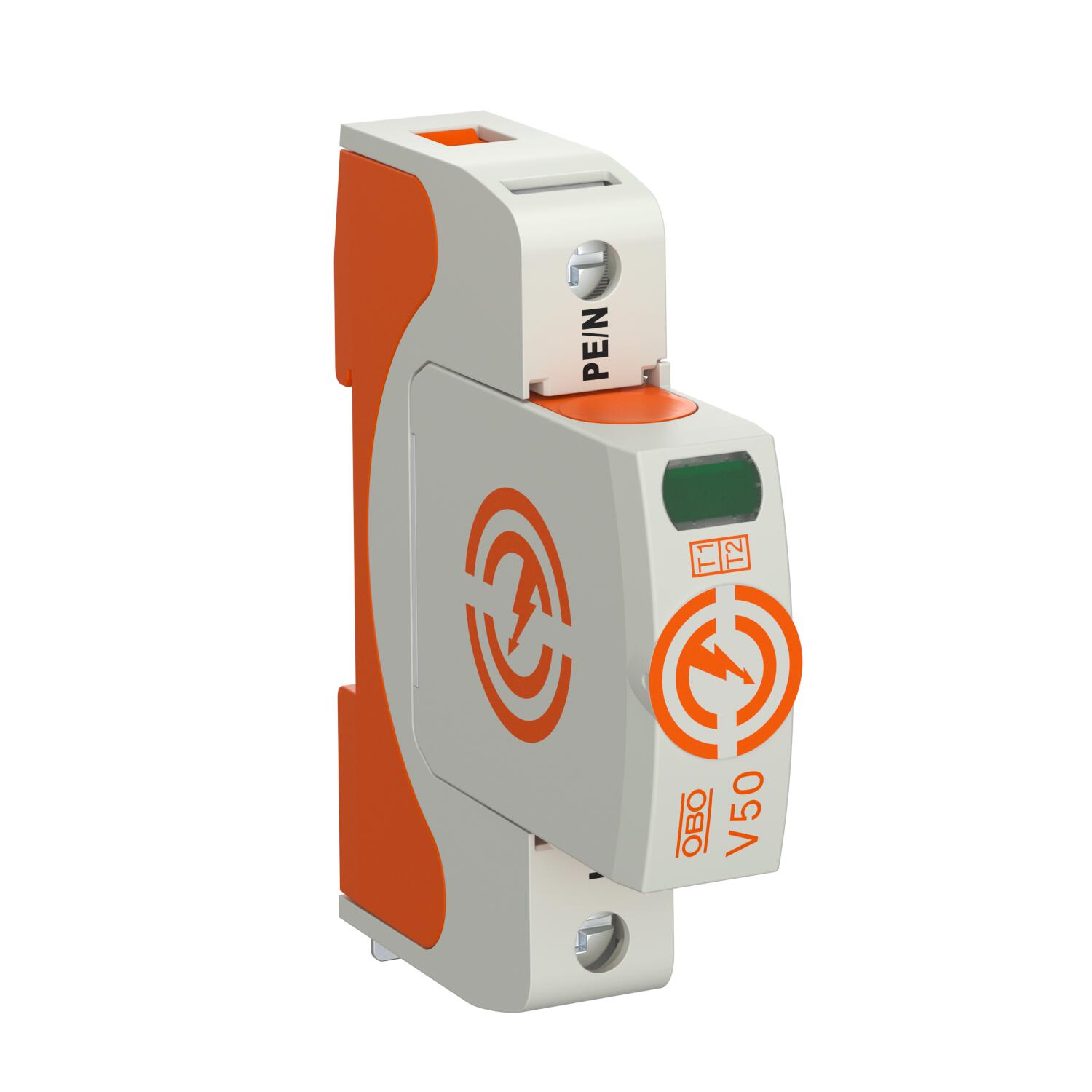

Kombinirani odvodnik toka strele tip 1+2
• za izenačitev potenciala zaščite pred udarom strele po VDE 0185-305 (IEC 62305)
• zmogljivost odvajanja 12,5 kA (10/350) na pol in do 50 kA (10/350) skupno
• modularni vtični odvodnik z ločilno pripravo in optičnim prikazom delovanja
• mehanizem za zaklepanje izmenljivih vložkov z zaščito pred vibracijami in zaščito pred napačno spojitvijo
• plastika po UL 94 V-0
• različice FS imajo daljinsko signalizacijo s kontaktom brez potenciala
Uporaba: izenačitev potenciala zaščite pred udarom strele za gradbene objekte razreda zaščite III in IV.
* Komplet= zgornji in spodnji del

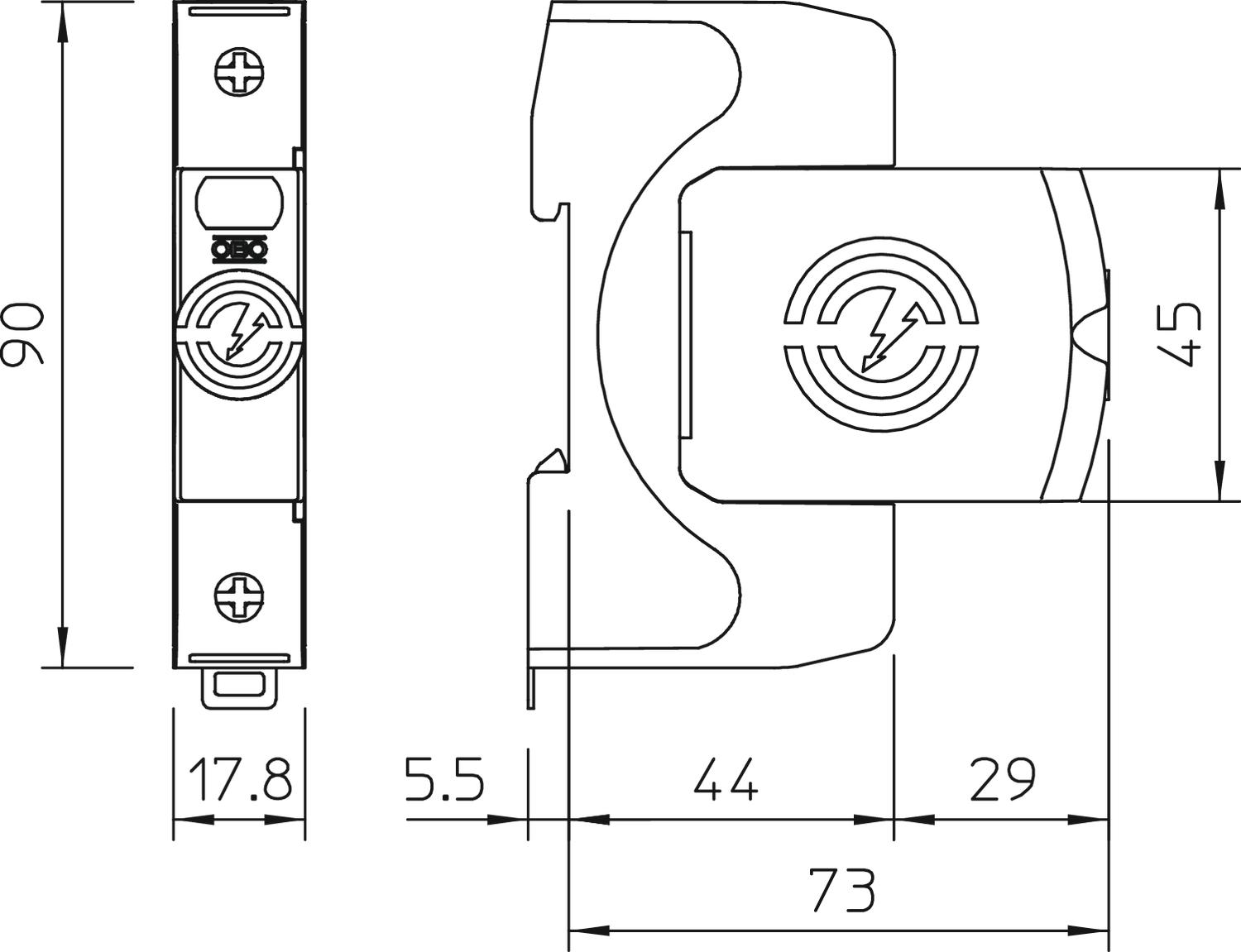

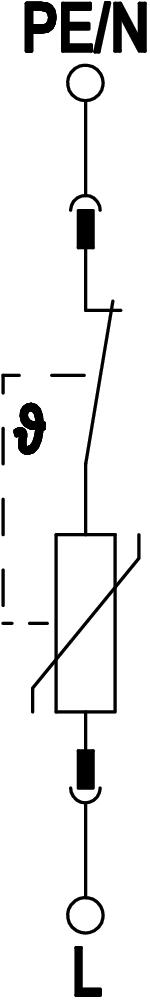

- Tehnični podatki
-
Tehnični podatki
Daljinska signalizacija ne Dimenzija 150V Dovoljenja VDE Integrirana predvarovalka ne Izpihano ne Izvedba polov 1 Kratkostična odpornost pri maks. omrežni zaščiti pred previsokim tokom 50 kA eff Maks. delovna temperatura 80 °C Maks. omrežna zaščita pred previsokim tokom 160 A gL/gG Maks. presek fleksibilnega voda (finožilni) 35 mm² Maks. presek fleksibilnega voda (finožilni) 2 AWG Maks. presek togega voda (eno-/večžilni) 2 AWG Maks. presek togega voda (eno-/večžilni) 35 mm² Maks. priključni presek sponk FM 1,5 mm² Maks. priključni presek sponk FM 16 AWG Maksimalna pred-varovalka 160 A Maksimalni odvodni udarni tok (8/20 μs) 50 kA Maksimalni odvodni udarni tok (8/20 μs) [L-N] 50 kA Material poliamid Material ohišja PA UL 94 V-0 Min. delovna temperatura -40 °C Min. presek fleksibilnega voda (finožilni) 16 AWG Min. presek fleksibilnega voda (finožilni) 1,5 mm² Min. presek togega voda (eno-/večžilni) 16 AWG Min. presek togega voda (eno-/večžilni) 1,5 mm² Min. priključni presek sponk FM 21 AWG Min. priključni presek sponk FM 0,5 mm² Minimalna razdalja 1,5 mm Način montaže U-profil 35 mm Najvišja trajna napetost (L–N) 150 V Najvišja trajna napetost AC 150 Napetost TOV [L-N] – odporni način – 5 s 175 V Napetost TOV [L-N] – varni način – 120 min 230 V Navor 4 Nm Nazivna napetost AC (50/60 Hz) 120 V Nazivni odvodni udarni tok (8/20 µs) 30 kA Nazivni odvodni udarni tok (8/20 µs) (L-N) 30 kA Oblika omrežja TN Oblika omrežja TN da Oblika omrežja TN-C da Oblika omrežja TN-C-S da Oblika omrežja TN-S da Oblika omrežja TT da Preostala napetost [L-N] @ 1 kA 0,4 kV Preostala napetost [L-N] @ 12,5 kA 0,6 kV Preostala napetost [L-N] @ 5 kA 0,5 kV Raven zaščite [L-N] ≤0,8 Signalizacija na aparatu optični SPD po EN 61643-11 Tip 1+2 SPD po IEC 61643-1 class I+II SPD po UL 1449 Tip 4 Število polov 1 Stikalna moč AC 230 V; 0,5 A Stikalna moč DC 230 V; 0,1 A / 75 V; 0,5 A Udarni tok strele (10/350 μs) 12,5 kA Vklopni čas <25 ns Vrsta voda za prenapetostne odvodnike Energijski kabel AC Vrsta zaščite IP20 - Vsi tipi
- Prenosi
-
Podatkovni list V50-1-150 / 5093440 , 0.31MB , pdfIzjava o skladnosti V50-1-150 / 5093440 , 0.12MB , pdfDovoljenje za opremljanje z znaki VDE odobrenje oznake V50 , 0.12MB , pdfDovoljenje za opremljanje z znaki Certifikat ÖVE za serijo V50 in serijo V80 , 0.37MB , PDFDovoljenje za opremljanje z znaki Certifikat UL za V20 in V50 , 0.26MB , pdfNavodila za montažo CombiController V50-...-150 , 2.22MB , pdf
