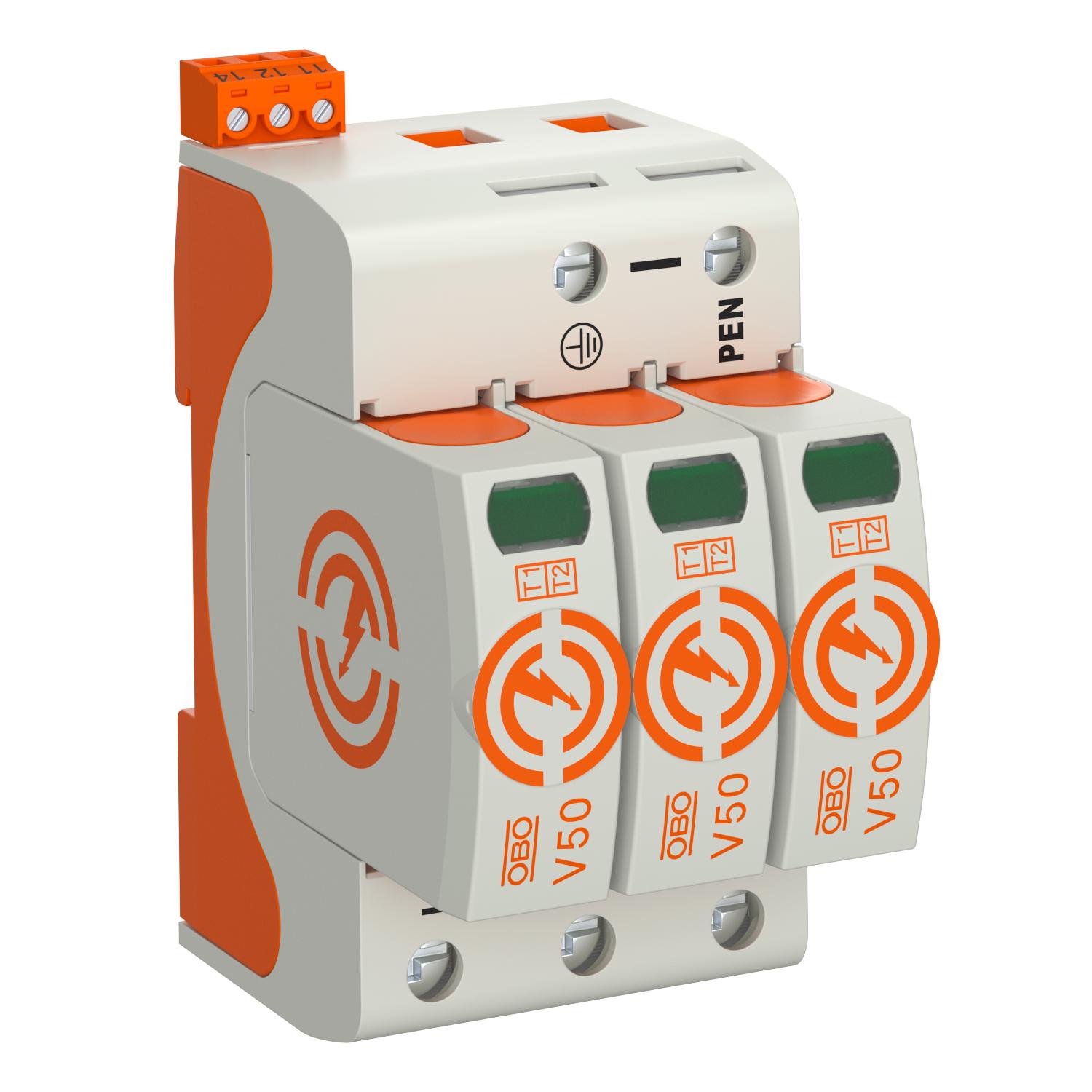

Kombinirani odvodnik V50, 3-polni z daljinsko signalizacijo 280 V 3 | 280 | IP20

Kombinirani odvodnik V50, 3-polni z daljinsko signalizacijo 280 V

Št. art. 5093516 | EAN 4012196159642

Št. art. / Tip

Izvedba polov

Najvišja trajna napetost AC	280 V

Vrsta zaščite	IP20

Opis izdelka

Opis izdelka

Kombinirani odvodnik toka strele tip 1+2

• za izenačitev potenciala zaščite pred udarom strele po VDE 0185-305 (IEC 62305)
• zmogljivost odvajanja 12,5 kA (10/350) na pol in do 50 kA (10/350) skupno
• modularni vtični odvodnik z ločilno pripravo in optičnim prikazom delovanja
• mehanizem za zaklepanje izmenljivih vložkov z zaščito pred vibracijami in zaščito pred napačno spojitvijo
• plastika po UL 94 V-0

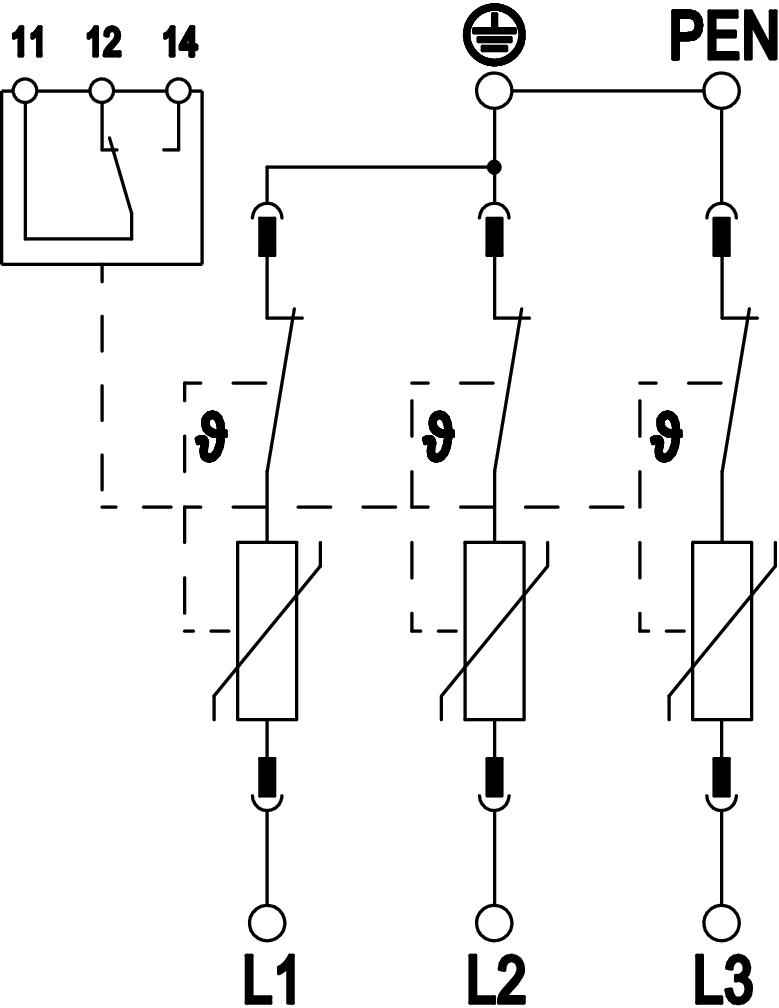

• različice FS imajo daljinsko signalizacijo s kontaktom brez potenciala

Uporaba: izenačitev potenciala zaščite pred udarom strele za gradbene objekte razreda zaščite III in IV.
* Komplet= zgornji in spodnji del

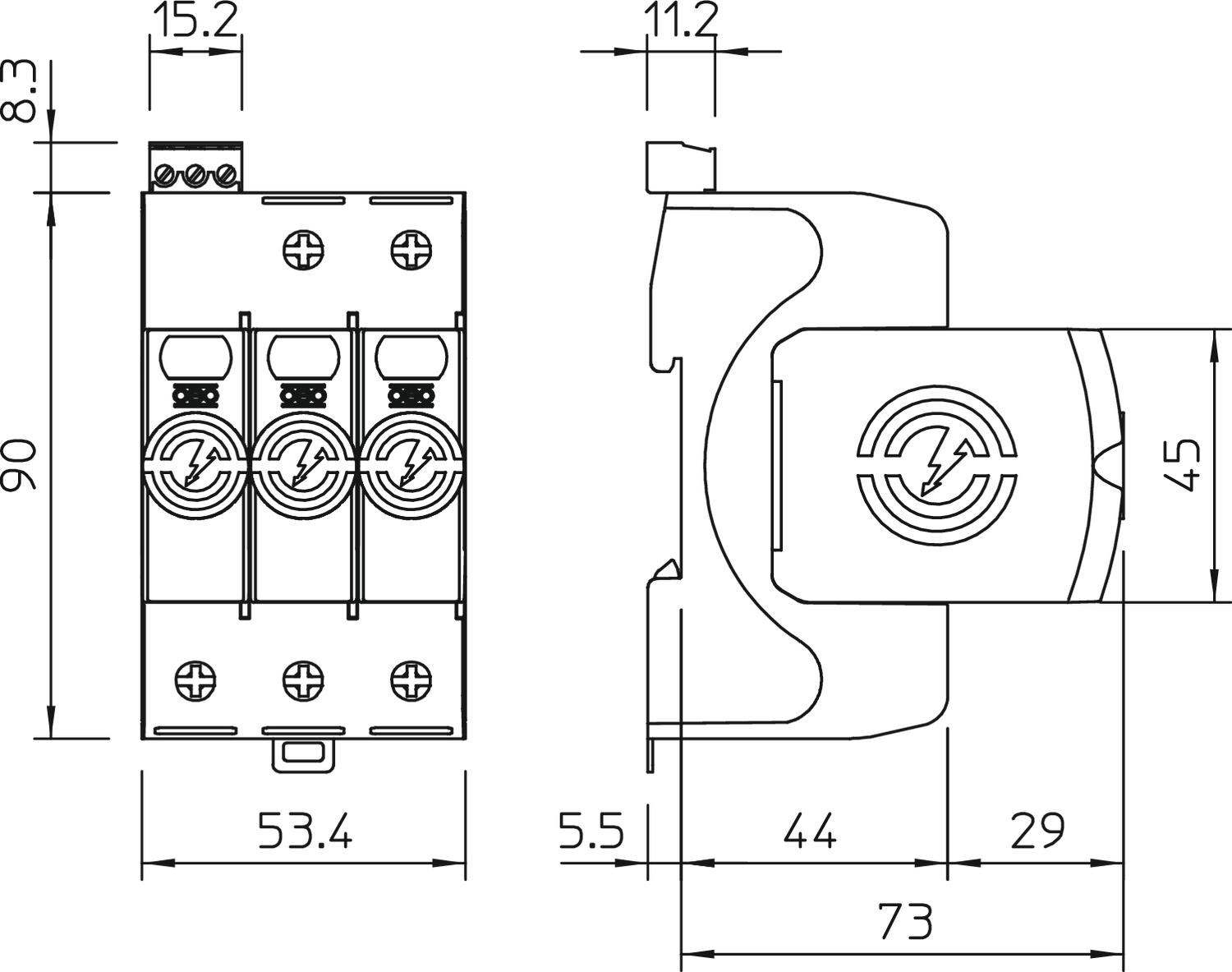

Tehnični podatki

Tehnični podatki

Daljinska signalizacija	da
Dimenzija	280V
Dovoljenja	VDE
Integrirana predvarovalka	ne
Izpihano	ne
Izvedba polov	3
Kontakti FM	Preklopni kontakt
Kratkostična odpornost pri maks. omrežni zaščiti pred previsokim tokom	50 kA eff
Maks. delovna temperatura	80 °C
Maks. omrežna zaščita pred previsokim tokom	160 A gL/gG
Maks. presek fleksibilnega voda (finožilni)	35 mm²
Maks. presek fleksibilnega voda (finožilni)	2 AWG
Maks. presek togega voda (eno-/večžilni)	2 AWG
Maks. presek togega voda (eno-/večžilni)	35 mm²
Maks. priključni presek sponk FM	1,5 mm²
Maks. priključni presek sponk FM	16 AWG
Maksimalna pred-varovalka	160 A
Maksimalni odvodni udarni tok (8/20 μs)	50 kA
Maksimalni odvodni udarni tok (8/20 μs) [L-N]	50 kA
Material ohišja	PA UL 94 V-0
Min. delovna temperatura	-40 °C
Min. presek fleksibilnega voda (finožilni)	16 AWG
Min. presek fleksibilnega voda (finožilni)	1,5 mm²
Min. presek togega voda (eno-/večžilni)	1,5 mm²
Min. presek togega voda (eno-/večžilni)	16 AWG
Min. priključni presek sponk FM	21 AWG
Min. priključni presek sponk FM	0,5 mm²
Minimalna razdalja	1,5 mm
Način montaže	U-profil 35 mm

Najvišja trajna napetost (L–N)	280 V
Najvišja trajna napetost AC	280 V
Napetost TOV [L-N] – odporni način – 5 s	335 V
Napetost TOV [L-N] – varni način – 120 min	440 V
Navor	4 Nm
Nazivna napetost AC (50/60 Hz)	230 V
Nazivni odvodni udarni tok (8/20 µs)	30 kA
Nazivni odvodni udarni tok (8/20 µs) (L-N)	30 kA
Oblika omrežja	TN-C
Oblika omrežja TN	da
Oblika omrežja TN-C	da
Odvodni udarni tok (8/20 µs) [skupaj]	120 kA
Preostala napetost [L-N] @ 1 kA	0,7 kV
Preostala napetost [L-N] @ 12,5 kA	1 kV
Preostala napetost [L-N] @ 5 kA	0,8 kV
Raven zaščite [L-N]	≤1,3
Signalizacija na aparatu	optični
SPD po EN 61643-11	Tip 1+2
SPD po IEC 61643-1	class I+II
SPD po UL 1449	Tip 4
Število polov	3
Stikalna moč AC	230 V; 0,5 A
Stikalna moč DC	230 V; 0,1 A / 75 V; 0,5 A
Struja munje (10/350) [skupno]	37,5 kA
Udarni tok strele (10/350 μs)	12,5 kA
Vklopni čas	<25 ns
Vrsta voda za prenapetostne odvodnike	Energijski kabel AC
Vrsta zaščite	IP20
