Konzola AWG 15 FT
Št. art. 6420606 | EAN 4012196662470
- Opis izdelka
-

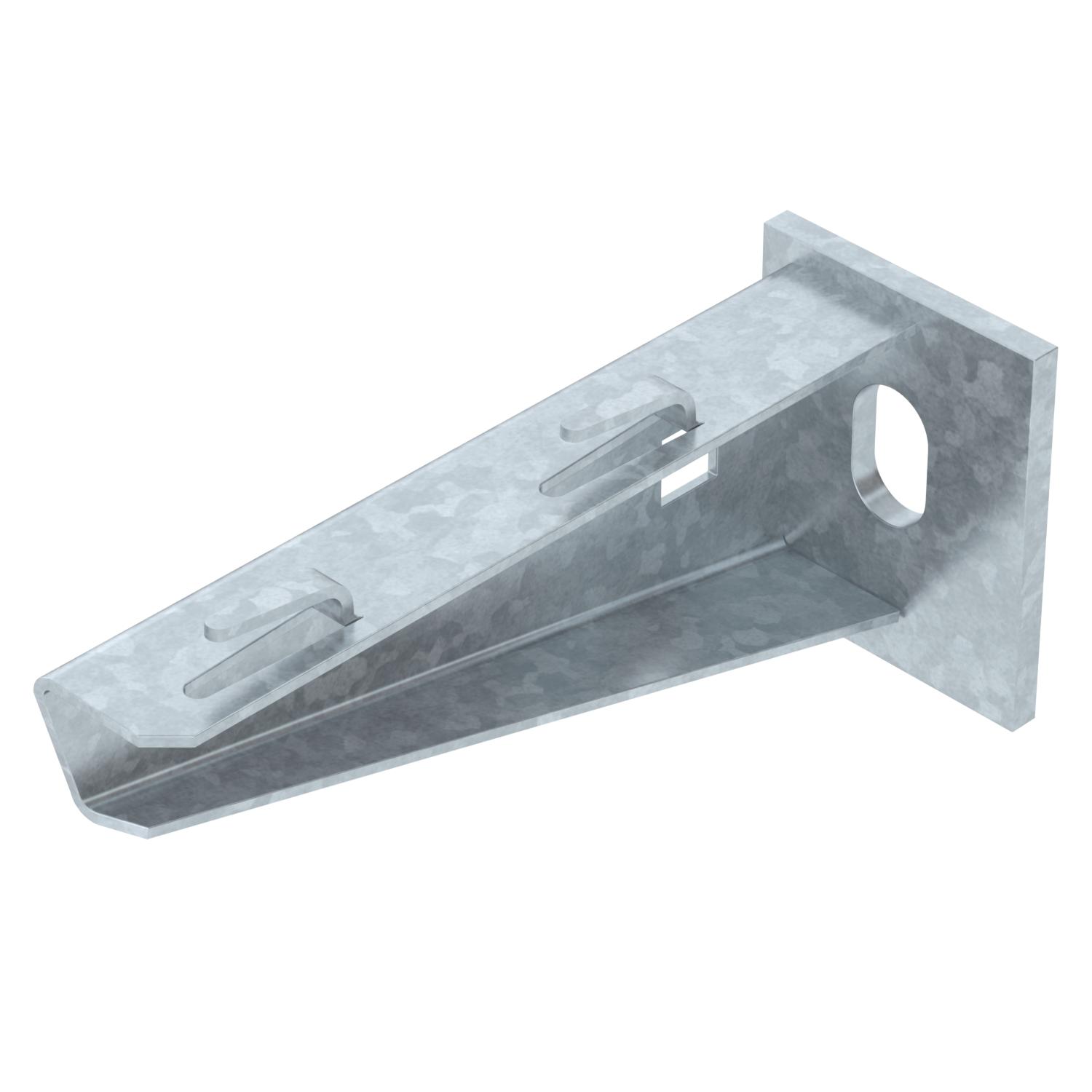

Opis izdelkaLahka stenska in stropna konzola s privarjeno nosilno ploščo za brezvijačno pritrditev mrežnih kanalov.
-
- Tehnični podatki
-
Tehnični podatki

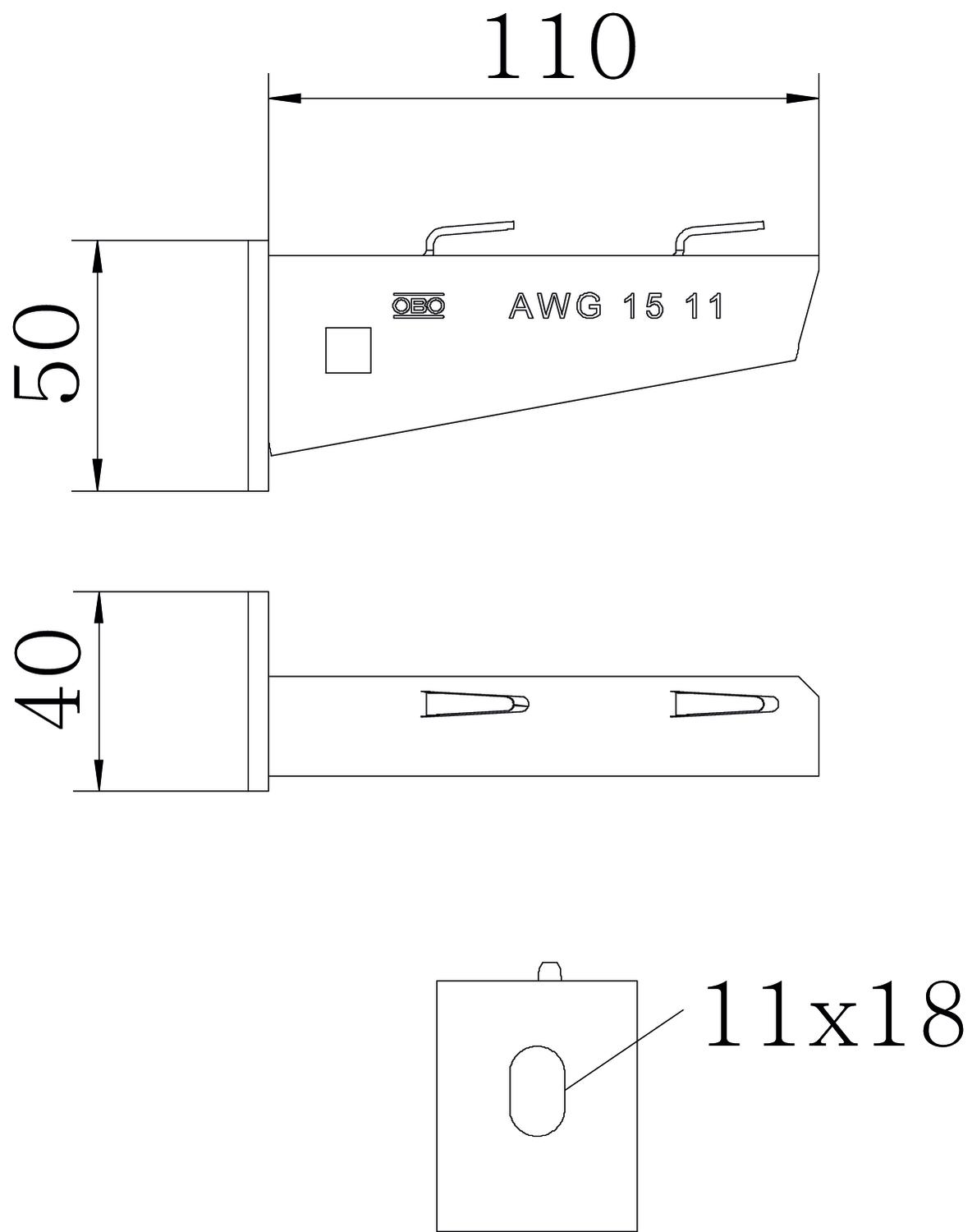

Barva cink Dimenzija B110mm Dolžina 40 mm F v kN 1,5 kN Izvedba Stenski in stropni nosilec Maks. kotno območje 90 mm Material Jeklo Mera A 40 mm Mera B 110 mm Mera H 50 mm Min. kotno območje 90 mm Nerjavno jeklo, luženo ne Ohranitev delovanja naprav ne Površina vroče pocinkano Promjer rupe 11 mm Širina 110 mm Višina 50 mm za širino maks. 100 mm za širino min. 100 Tehnični podatki
Diagram obremenitve za konzolo tipa AW G 15
-
Upogibanje vrha konzole pri dovoljeni obremenitvi konzole
-
Dovoljena obremenitev konzole v kN
-
Krivulja obremenitve z dolžino konzole v mm
-
- Vsi tipi
- Prenosi
-
Podatkovni list AW G 15 11 FT / 6420606 , 0.29MB , pdfEU-Izjava o skladnosti AW G 15 11 FT / 6420606 , 0.13MB , pdfZK Izjava o skladnosti AW G 15 11 FT / 6420606 , 0.09MB , pdfREACH Izjava o skladnosti AW G 15 11 FT / 6420606 , 0.12MB , pdfRoHS Izjava o skladnosti AW G 15 11 FT / 6420606 , 0.12MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE za stropne nosilce in konzole , 0.12MB , pdfNavodila za montažo General information on the mounting , 2.61MB , pdf
