Križni element 110 FS
Št. art. 7027351 | EAN 4012197338817
- Opis izdelka
-
Opis izdelka

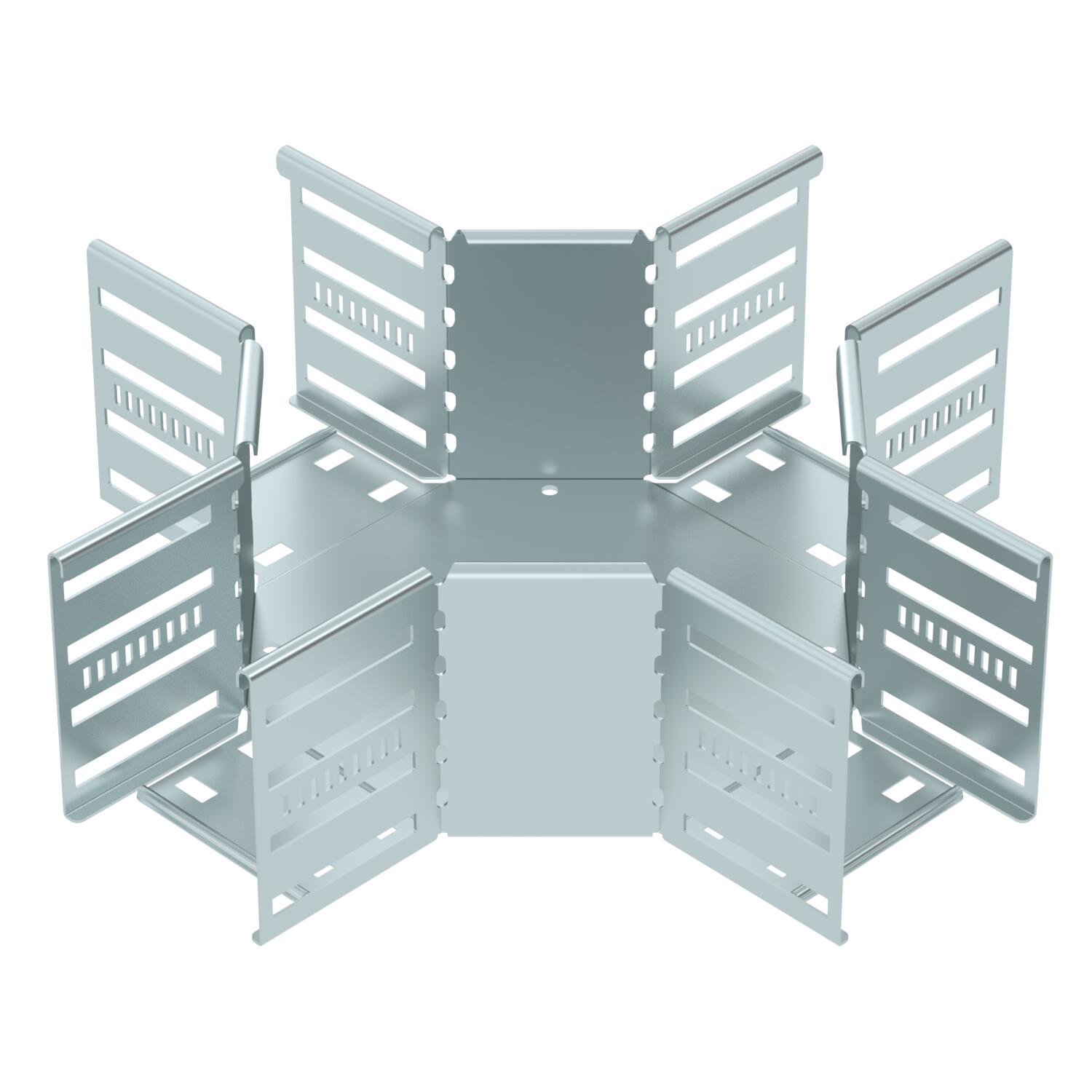

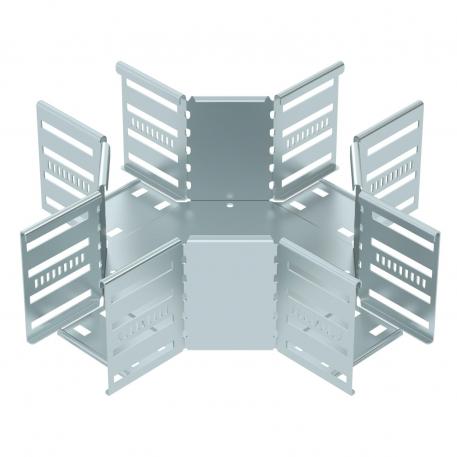

Križni element za izdelavo vodoravnega razcepa, oblikovanec za kabelske kanale z možnostjo zaskoka ali vijačenja z višino stranice 110 mm. Montaža brez vijakov z dvojnimi sponami ali z vijačnim spojem s ploščatimi okroglimi vijaki FRS in kombiniranimi maticami M6. Za uporabo v notranjih prostorih. Pritrdilni material je treba naročiti posebej.
-
- Tehnični podatki
-
Tehnični podatki

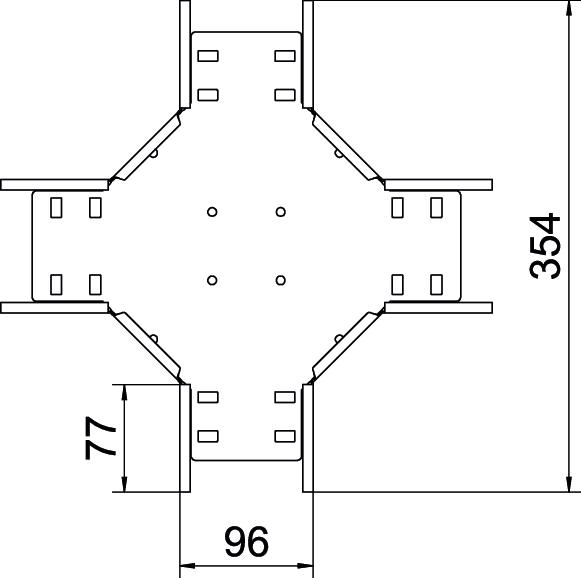

Debelina materiala talne plošče 0,8 mm Debelina pločevine 0,8 mm Debelina prečnika 1,25 mm Dimenzija 110x100 Izvedba spojke integrirana spojka Izvedba za daljše razpone ne Maks. temperaturno območje uporabe 120 °C Material Jeklo Mera B 100 mm Mera R 50 mm Min. temperaturno območje uporabe -20 °C Nerjavno jeklo, luženo ne Ohranitev delovanja naprav ne Površina neprekinjeno cinkano v ognju Priporočeno število vijakov 36 St. Širina 100 mm Višina 110 mm Vrsta spojke sistema kabelskih nosilcev privito/speto Vzorec perforacije NATO ne - Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota

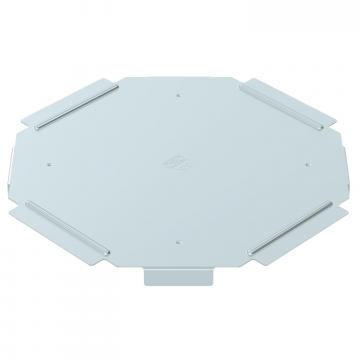

Pokrov križnega elementa FS
RKD 100 FS 7027800 1 Kos Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Dvojna spona za montažo oblikovanca A2
DOP A2 6035998 10 Kos - Prenosi
-
Podatkovni list RK 110 FS / 7027351 , 0.23MB , pdfIzjava o skladnosti RK 110 FS / 7027351 , 0.17MB , pdfREACH Izjava o skladnosti RK 110 FS / 7027351 , 0.12MB , pdfRoHS Izjava o skladnosti RK 110 FS / 7027351 , 0.13MB , pdfNavodila za montažo Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfNavodila za montažo Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfNavodila za montažo General information on the mounting , 2.61MB , pdf
