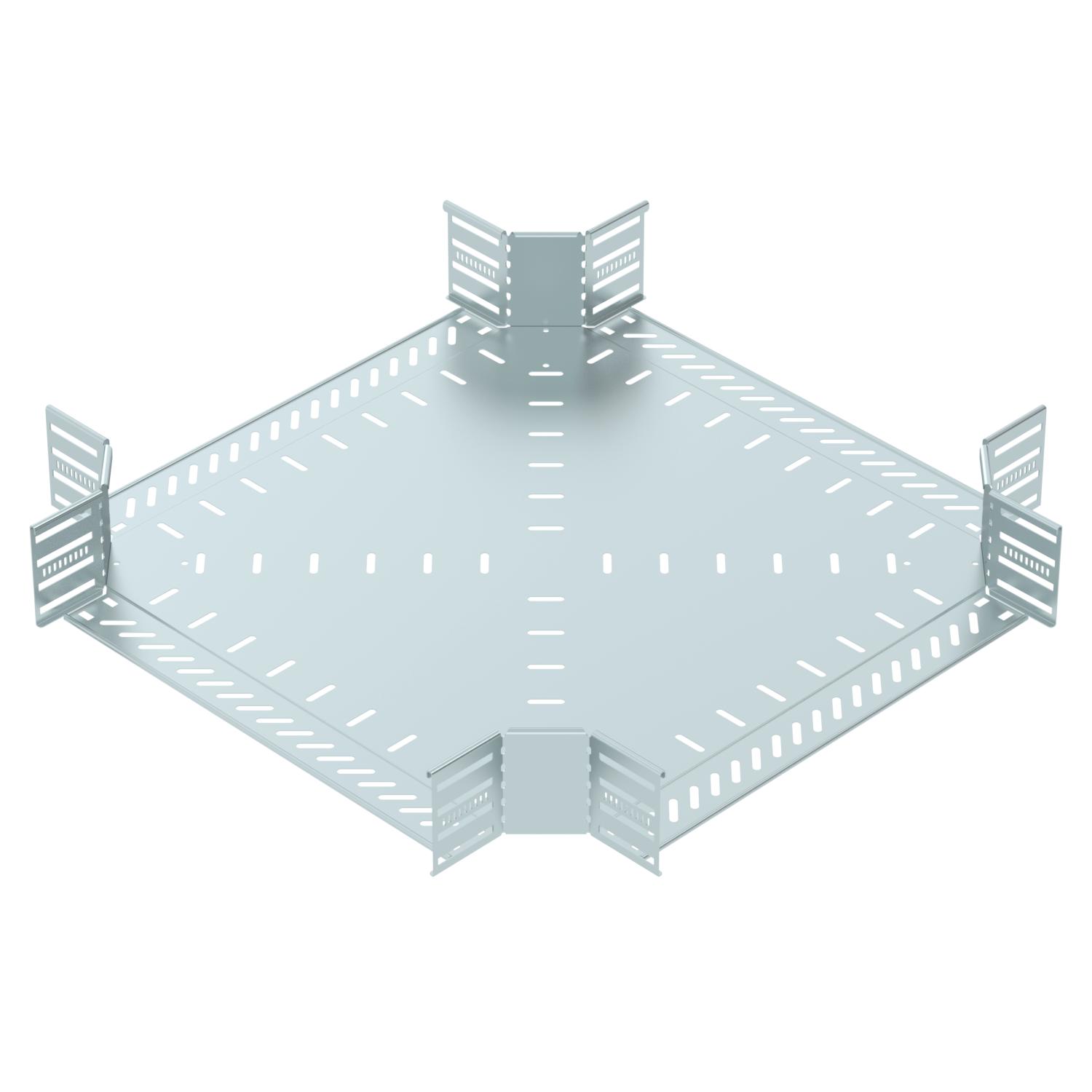

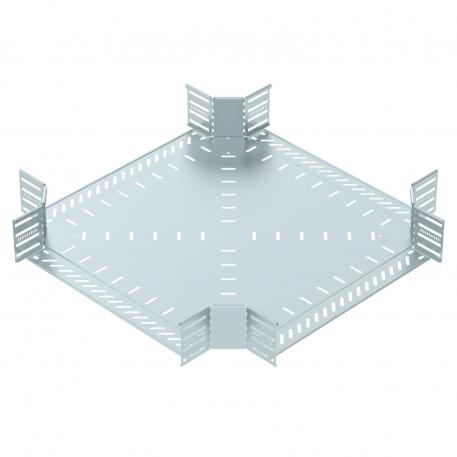

Križni element 110 FS
Št. art. 7027361 | EAN 4012197338930
- Opis izdelka
-
Opis izdelka
Križni element za izdelavo vodoravnega razcepa, oblikovanec za kabelske kanale z možnostjo zaskoka ali vijačenja z višino stranice 110 mm. Montaža brez vijakov z dvojnimi sponami ali z vijačnim spojem s ploščatimi okroglimi vijaki FRS in kombiniranimi maticami M6. Za uporabo v notranjih prostorih. Pritrdilni material je treba naročiti posebej.
-
- Tehnični podatki
-
Tehnični podatki

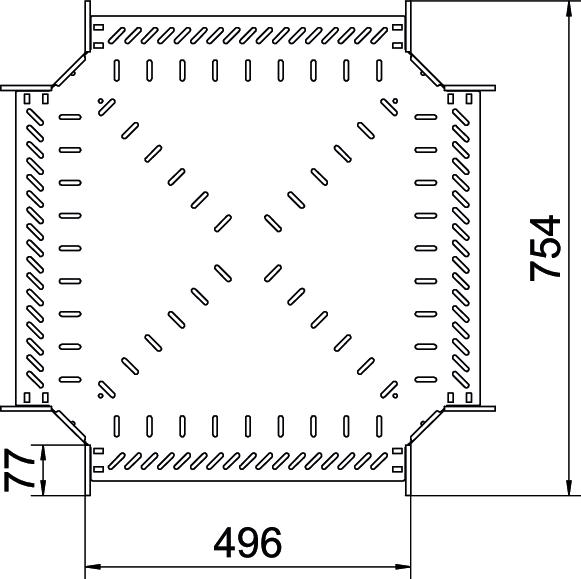

Debelina materiala talne plošče 1 mm Debelina pločevine 1 mm Debelina prečnika 1,25 mm Dimenzija 110x500 Izvedba spojke integrirana spojka Izvedba za daljše razpone ne Maks. temperaturno območje uporabe 120 °C Material Jeklo Mera B 500 mm Mera R 50 mm Min. temperaturno območje uporabe -20 °C Nerjavno jeklo, luženo ne Ohranitev delovanja naprav ne Površina neprekinjeno cinkano v ognju Priporočeno število vijakov 48 St. Širina 500 mm Višina 110 mm Vrsta spojke sistema kabelskih nosilcev privito/speto Vzorec perforacije NATO ne - Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota

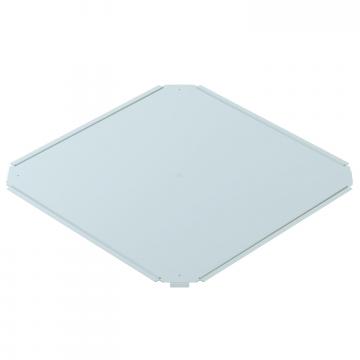

Pokrov križnega elementa FS
RKD 500 FS 7027808 1 Kos Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Dvojna spona za montažo oblikovanca A2
DOP A2 6035998 10 Kos - Prenosi
-
Podatkovni list RK 150 FS / 7027361 , 0.19MB , pdfIzjava o skladnosti RK 150 FS / 7027361 , 0.17MB , pdfREACH Izjava o skladnosti RK 150 FS / 7027361 , 0.12MB , pdfRoHS Izjava o skladnosti RK 150 FS / 7027361 , 0.13MB , pdfNavodila za montažo Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfNavodila za montažo Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdfNavodila za montažo General information on the mounting , 2.61MB , pdf
