Lightning arrester, 1-pole

Name: Lightning arrester, 1-pole
Brand: OBO Bettermann
SKU: 5096847

Št. art. 5096847 | EAN 4012195966388

Opis izdelka

Opis izdelka

MC 50-B VDE: odvodnik toka strele tipa 1 (razred B) po DIN EN 61643-11 za vmesnik z O na 1 (LPZ) v skladu s konceptom o zaščiti pred strelo po IEC 61313-1 oz. DIN V VDE V 0185 del 4.

• VDE kontrolni znak

• Ustreza Direktivi VDN, 2. izdaja 2004

• Zgornji in spodnji del, vtični zgornji del

• Zmogljivost odvajanja 50 kA 10/350 µs na pol

• Zaščitni prag <2,0kV

• Brisljivi posčedični tok 25 kA Ipeak

• Vklj. z vtičnimi čepi za označitev priključkov

• Zaprte, neizpihane iskrilne proge: uporaba v običajnih razdelilnih ohišjih.

Primer uporabe: industrijski objekti; odvonik toka strele v skladu z Direktivo VDN, 2. izdaja 2004 za področje predštevca.

Opozorilo: se uporablja za ločilno dolžino za zaščito pred prenapetostjo skupno s 5 m dolžino kabla.

Tehnični podatki

Tehnični podatki

Daljinska signalizacija	ne
Dimenzija	255V

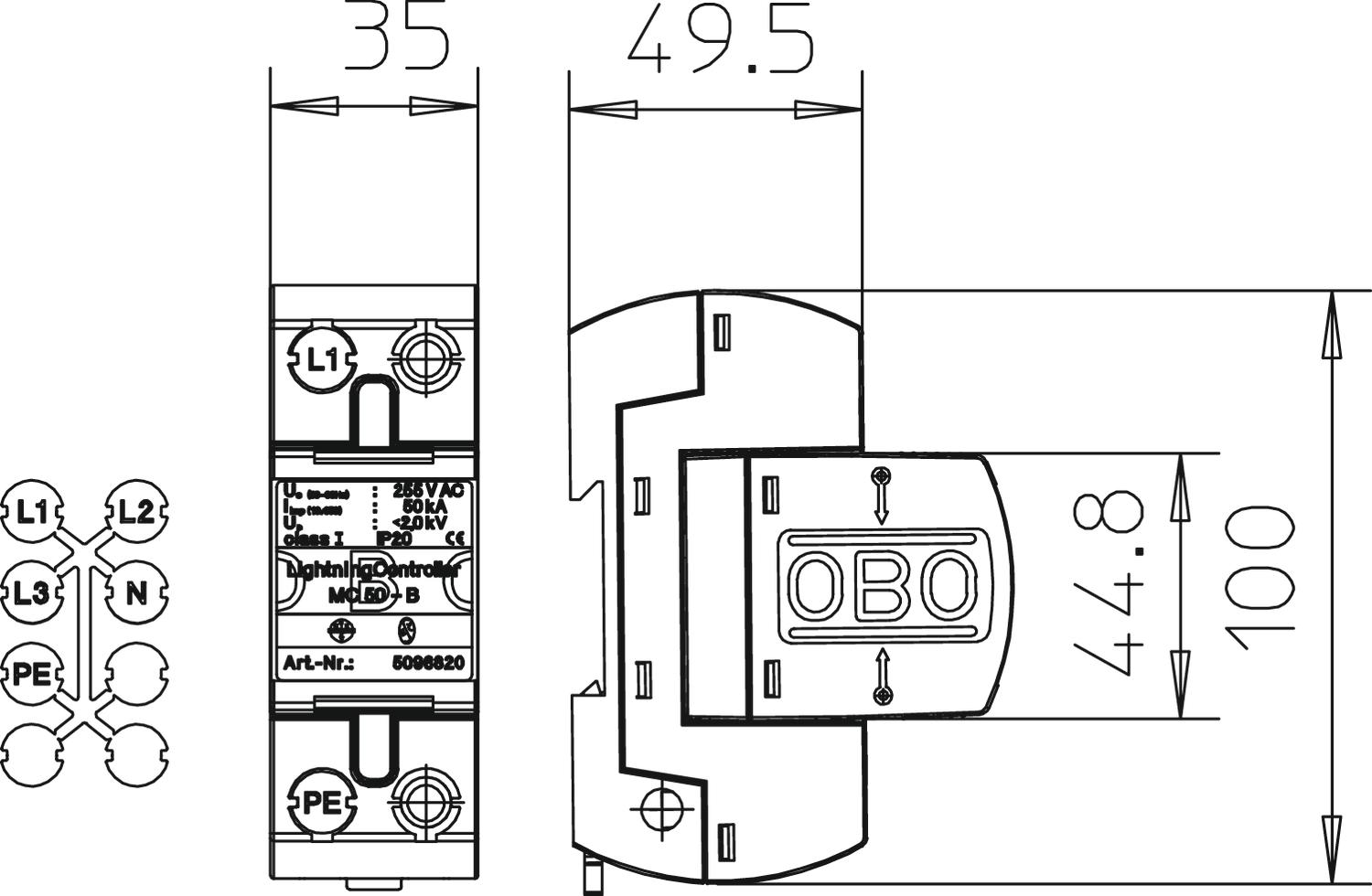

Dolžina	100 mm
Eksplozijsko preizkušena izvedba	ne
Izpihano	ne
Izvedba	1-polni, v celoti; 255 V
Izvedba polov	1
Kratkostična odpornost	25 kA
Kratkostična odpornost pri maks. omrežni zaščiti pred previsokim tokom	25 kA
LPZ	0→1
Maks. delovna temperatura	85 °C
Maks. omrežna zaščita pred previsokim tokom	500
Maks. presek togega voda (eno-/večžilni)	50 mm²
Maksimalna pred-varovalka	500 A
Min. delovna temperatura	-40 °C
Min. presek togega voda (eno-/večžilni)	10 mm²
Način montaže	U-profil 35 mm
Najvišja trajna napetost AC	255 V

Nazivna napetost AC (50/60 Hz)	230 V
Nazivni odvodni udarni tok (8/20 µs)	50 kA
Oblika omrežja	drugo
Odvodni udarni tok (8/20 µs) [skupaj]	50 kA
Razred testiranja tip 1	da
Signalizacija na aparatu	nima
Širina	35 mm
SPD po EN 61643-11	Tip 1
SPD po IEC 61643-1	class I
SPD po UL 1449	Tip 1
Struja munje (10/350) [skupno]	50 kA
Udarni tok strele (10/350 μs)	50 kA
Višina	69 mm
Vklopni čas	<100 ns
Vrsta voda za prenapetostne odvodnike	Energijski kabel AC
Vrsta zaščite	IP20
Zmogljivost odvajanja sledilnega toka (ef) [N-PE]	10 kA
