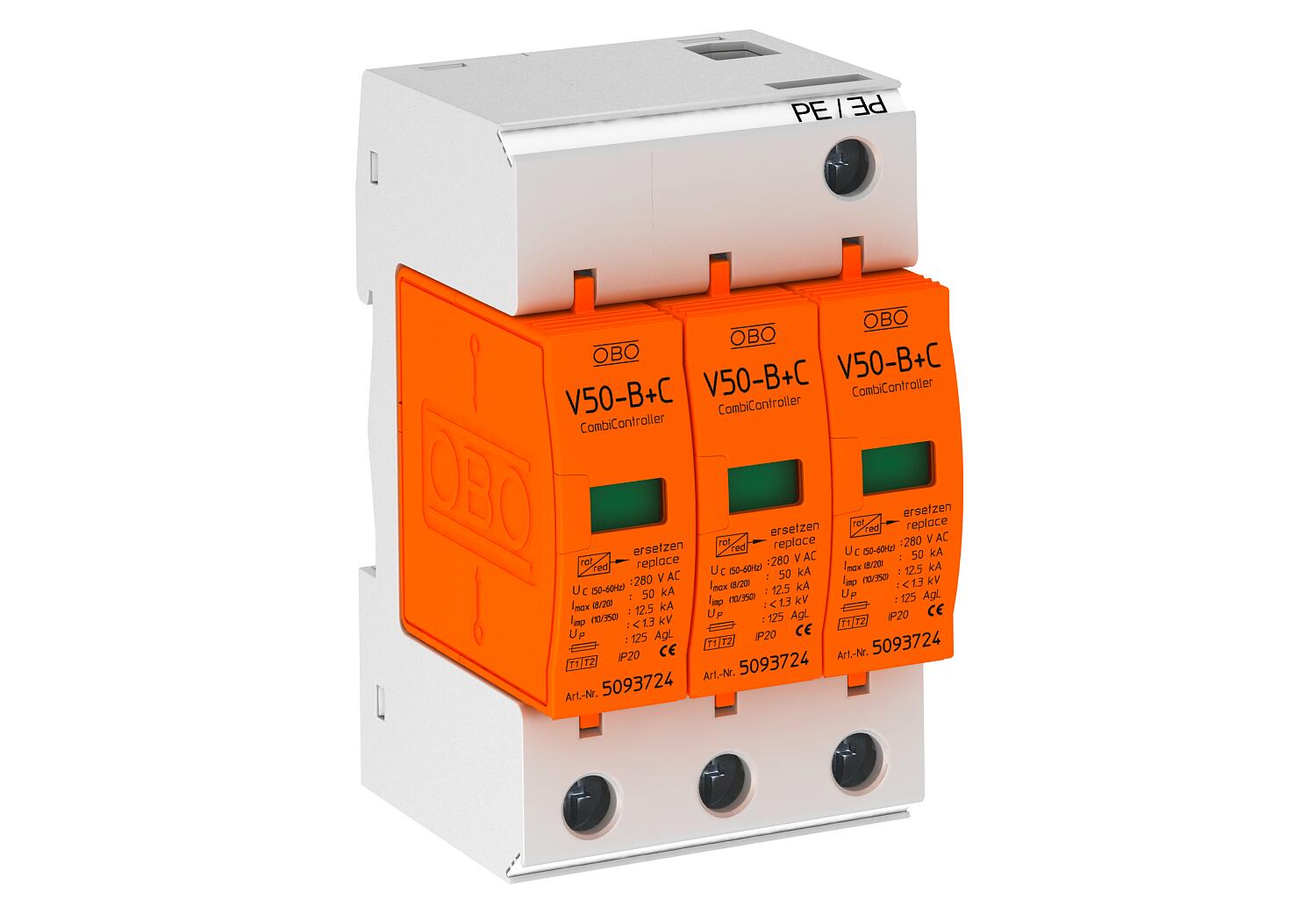

Lightning current and surge arrester, 3-pole
Št. art. 5093627 | EAN 4012195361893
- Opis izdelka
-
Opis izdelkaCombination arrester, lightning and surge arrester type 1+2 to DIN EN 61643-11.
• For lightning protection equipotential bonding to VDE 0185-305 (IEC 62305)
• Lightning current arresting capacity 12.5 kA (10/350) per pole
• For TN-C systems
• With new Multibase base with multi-connection terminals
• Complete unit, consisting of upper part and base, pre-mounted and ready for connection
• Plug-in arrester with dynamic cut-off unit
• With visual function display
• Protection level < 1.3 kV
• Encapsulated, non-extinguishing zinc oxide varistor arrester for use in distributor housings
• Labelled connections
Application: Lightning protection equipotential bonding in buildings, even those with external lightning protection of Class III and IV, and in standard distributor housings.
* Komplet= zgornji in spodnji del
-
- Tehnični podatki
-
Tehnični podatki
Daljinska signalizacija ne Dimenzija 280V Integrirana predvarovalka ne Izpihano ne Izvedba 3-pole Izvedba polov 3 LPZ 0→2 Maks. delovna temperatura 80 °C Maks. omrežna zaščita pred previsokim tokom 125 Maks. presek togega voda (eno-/večžilni) 35 mm² Maksimalna pred-varovalka 125 A Maksimalni odvodni udarni tok (8/20 μs) 50 kA Min. delovna temperatura -40 °C Min. presek fleksibilnega voda (finožilni) 25 mm² Min. presek togega voda (eno-/večžilni) 2,5 mm² Način montaže U-profil 35 mm Najvišja trajna napetost AC 280 V Nazivna napetost AC (50/60 Hz) 230 V Nazivni odvodni udarni tok (8/20 µs) 30 kA Nazivni odvodni udarni tok (8/20 µs) (L-N) 30 kA Oblika omrežja TN-C Oblika omrežja DC ne Oblika omrežja IT ne Oblika omrežja TN da Oblika omrežja TN-C da Oblika omrežja TN-C-S ne Oblika omrežja TN-S ne Oblika omrežja TT ne Odvodni udarni tok (8/20 µs) [skupaj] 90 kA Ostale oblike omrežja ne Raven zaščite [L-N] ≤1,3 Signalizacija na aparatu optični SPD po EN 61643-11 Tip 1+2 SPD po IEC 61643-1 class I+II Število polov 3 Struja munje (10/350) [skupno] 37,5 kA Udarni tok strele (10/350 μs) 12,5 kA Vklopni čas <25 ns Vrsta zaščite IP20 - Vsi tipi
- Prenosi
-
Podatkovni list V50-B+C 3-280 / 5093627 , 0.21MB , pdfEU-Izjava o skladnosti V50-B+C 3-280 / 5093627 , 0.04MB , pdfREACH Izjava o skladnosti V50-B+C 3-280 / 5093627 , 0.12MB , pdfRoHS Izjava o skladnosti V50-B+C 3-280 / 5093627 , 0.13MB , pdfPomoč pri izbiri Pomoč pri izbiri prenapetostne zaščite , 2.00MB , pdfTehnične informacije Teknisk info V 50 B+C/3...; V 50 B+C/4...; V 50 B+C/3+NPE... , 0.04MB , pdfZa ta proizvod informativna besedila niso na voljo
