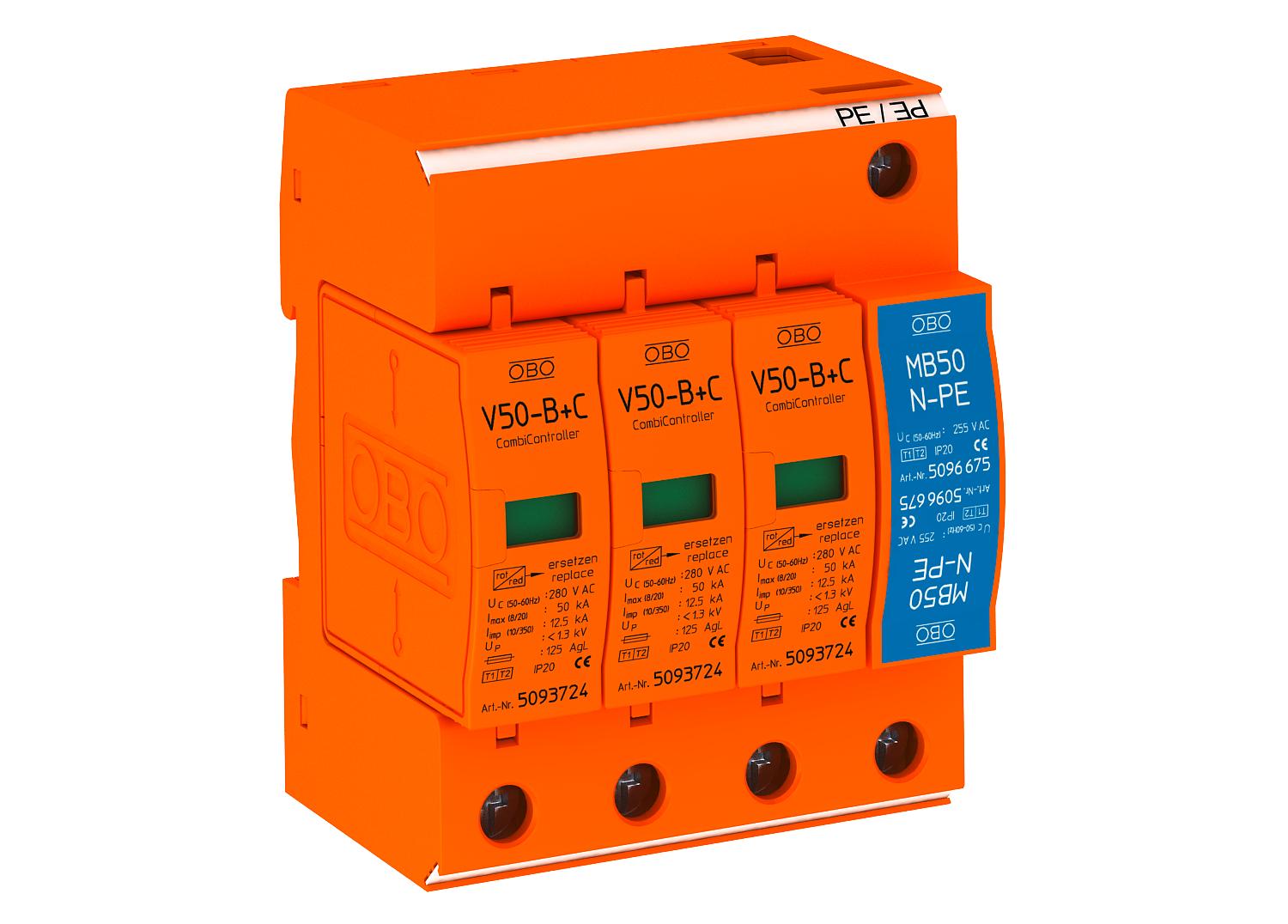

Lightning current and surge arrester, 3-pole + NPE

Št. art. 5093654 | EAN 4012195425120

5093654 / V50-B+C 3+NPE
3
280 V
IP20
Opis izdelka
Opis izdelka
Combination arrester, lightning and surge arrester type 1+2 to DIN EN 61643-11.


• For lightning protection equipotential bonding to VDE 0185-305 (IEC 62305)
• Lightning current arresting capacity 12.5 kA (10/350) per pole and 50 kA (10/350) in total
• Universally suitable for TN and TT systems
• With new Multibase base with multi-connection terminals
• Complete unit, consisting of upper part and base, pre-mounted and ready for connection
• Arrester, connectable with dynamic cut-off unit
• With visual function display
• Protection level < 1.3 kV
• Encapsulated, non-extinguishing zinc oxide varistor arrester for use in distributor housings
• Labelled connections

Application: Equipotential bonding in buildings, even those with external lightning protection of the Classes III and IV, and in standard distributor housings.
* Komplet= zgornji in spodnji del
  • 5-year warranty
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • EurAsian Conformity
  • Combination protection device made of type 1 and type 2
  • Transition from LPZ 0 to LPZ 2
  • MultiBase base
Tehnični podatki

Tehnični podatki

Daljinska signalizacija ne
Dimenzija 280V
Integrirana predvarovalka ne
Izpihano ne
Izvedba 3+NPE
Izvedba polov 3
LPZ 0→2
Maks. delovna temperatura 80 °C
Maks. omrežna zaščita pred previsokim tokom 125
Maks. presek togega voda (eno-/večžilni) 35 mm²
Maksimalna pred-varovalka 125 A
Maksimalni odvodni udarni tok (8/20 μs) 50 kA
Min. delovna temperatura -40 °C
Min. presek fleksibilnega voda (finožilni) 25 mm²
Min. presek togega voda (eno-/večžilni) 2,5 mm²
Način montaže U-profil 35 mm
Najvišja trajna napetost (N–PE) 255 V
Najvišja trajna napetost AC 280 V
Nazivna napetost AC (50/60 Hz) 230 V
Nazivni odvodni udarni tok (8/20 µs) 30 kA
Nazivni odvodni udarni tok (8/20 µs) (L-N) 30 kA
Nazivni odvodni udarni tok (8/20 µs) (N-PE) 50 kA
Oblika omrežja drugo
Oblika omrežja DC ne
Oblika omrežja IT ne
Oblika omrežja TN da
Oblika omrežja TN-C ne
Oblika omrežja TN-C-S da
Oblika omrežja TN-S da
Oblika omrežja TT da
Odvodni udarni tok (8/20 µs) [skupaj] 50 kA
Ostale oblike omrežja ne
Raven zaščite [L-N] ≤1,3
Signalizacija na aparatu optični
SPD po EN 61643-11 Tip 1+2
SPD po IEC 61643-1 class I+II
Število polov 3
Struja munje (10/350) [skupno] 50 kA
Udarni tok strele (10/350 μs) 12,5 kA
Vklopni čas <25 ns
Vrsta zaščite IP20
Vsi tipi

Vsi tipi

Tip Izvedba polov Najvišja trajna napetost AC Vrsta zaščite Št. art. Količina Min. prodajna enota
V50-B+C 3+NPE 3 280 V IP20 5093654
1 Kos
