Lightning current arrester, 3-pole + NPE

Št. art. 5096878 | EAN 4012195077084

Opis izdelka
Opis izdelka

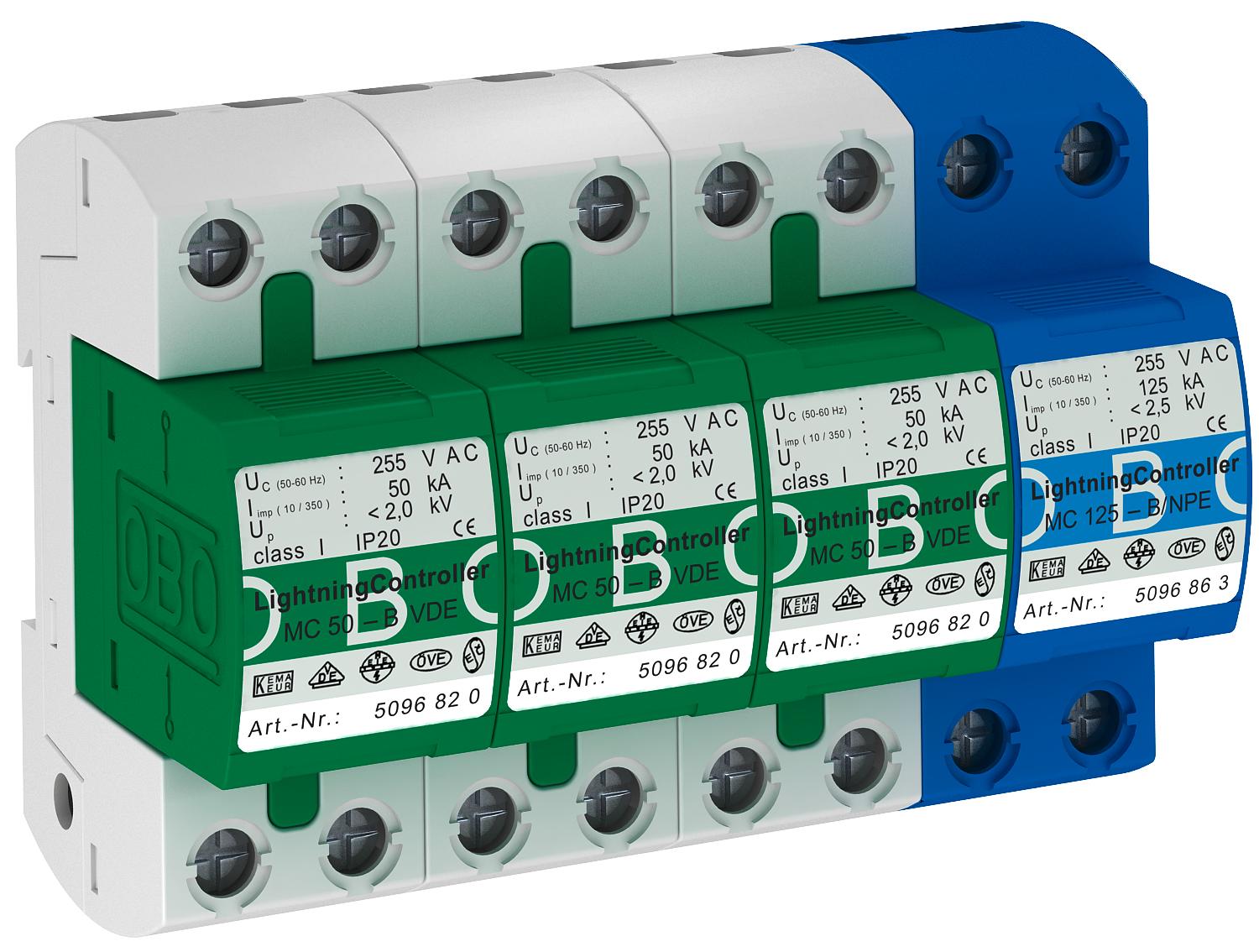

LightningController set, 4-pole, for use in TN-S and TT networks:

Completely pre-terminated and ready for connection, consisting of:
MC 50-B VDE: Lightning arrester, type 1 to EN 61643-11 for interface 0 to 1 (LPZ) according to lightning protection zone concept to IEC 61312-1 and DIN VDE 0185-305.

MC 125-B/NPE: N-PE spark gap, type 1 to IEC 61643 for use in TN-S and TT systems.


• Meets VDE-AR-N 4100
• Cover and base, plug-in cover
• Arresting capacity 50 kA (10/350 µs) per pole
• Protection level < 2,0 kV
• Line following current quenching 25 kA Ipeak
• Incl. plug caps for identifying the connections
• Encapsulated, non-extinguishing spark gap: can be used in standard distributor housings

Application example: Industrial systems, lightning current arresters in accordance with VDE-AR-N 4100 for the pre-meter area.

Note: Requires as a decoupling length for surge protection 5 m of cable.



  • MAGYAR ELEKTROTECHNIKAI ELLENŐRZŐ INTÉZET Budapest, Hungary
  • 5-year warranty
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • EurAsian Conformity
  • 230/400 V system
  • Protection device to DIN EN 61643-11 or IEC 61643-11
  • Transition from LPZ 0 to LPZ 1
Tehnični podatki

Tehnični podatki

Daljinska signalizacija ne
Dimenzija 255V

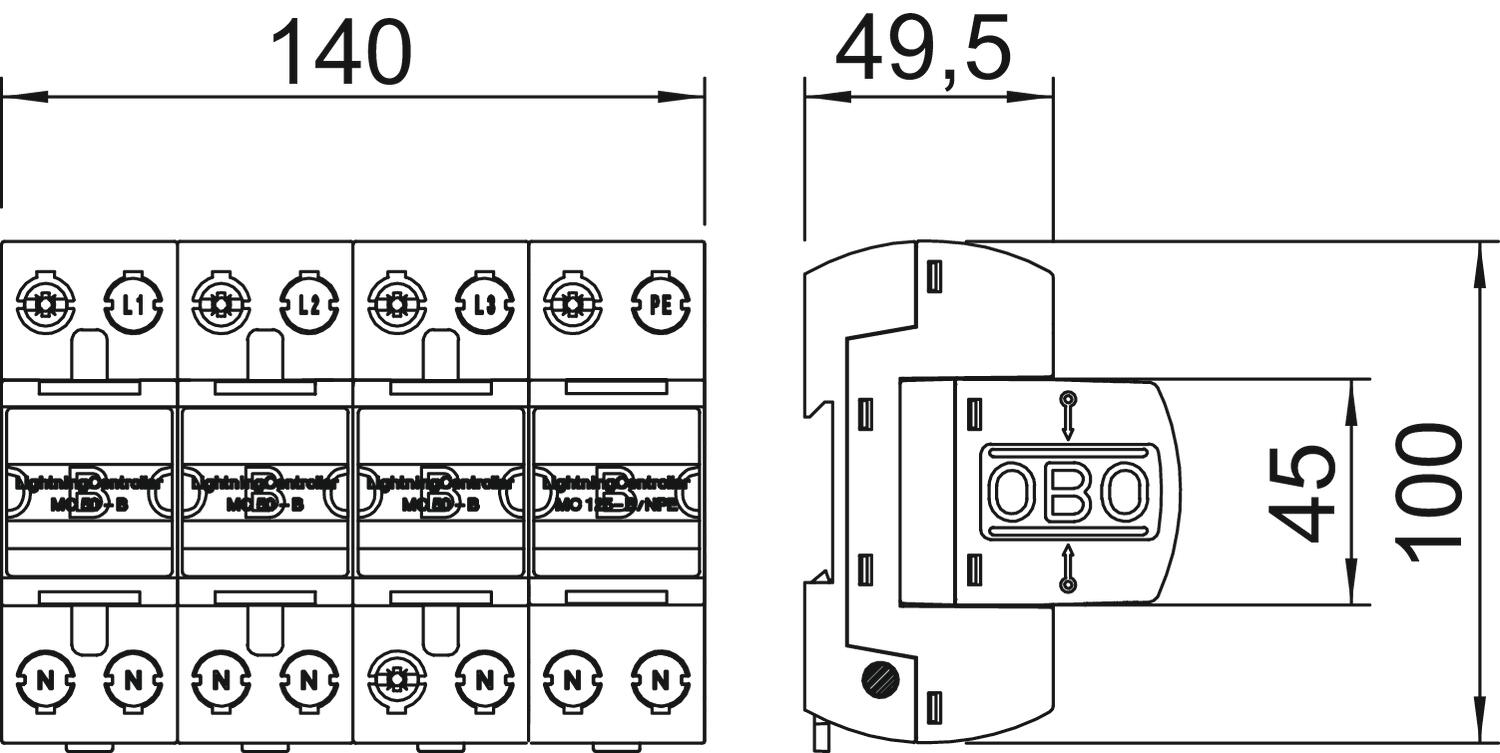

Dolžina 100 mm
Eksplozijsko preizkušena izvedba ne
Izpihano ne
Izvedba 3+NPE
Izvedba polov 3+N/PE
Kratkostična odpornost 25 kA
Kratkostična odpornost pri maks. omrežni zaščiti pred previsokim tokom 25 kA
LPZ 0→1
Maks. delovna temperatura 85 °C
Maks. omrežna zaščita pred previsokim tokom 500
Maks. presek togega voda (eno-/večžilni) 50 mm²
Maksimalna pred-varovalka 500 A
Min. delovna temperatura -40 °C
Min. presek togega voda (eno-/večžilni) 10 mm²
Način montaže U-profil 35 mm
Najvišja trajna napetost AC 255 V
Nazivna napetost AC (50/60 Hz) 230 V
Nazivni odvodni udarni tok (8/20 µs) 50 kA
Oblika omrežja drugo
Odvodni udarni tok (8/20 µs) [skupaj] 125 kA
Razred testiranja tip 1 da
Signalizacija na aparatu nima
Širina 140 mm
SPD po EN 61643-11 Tip 1
SPD po IEC 61643-1 class I
Struja munje (10/350) [skupno] 125 kA
Udarni tok strele (10/350 μs) 50 kA
Višina 69 mm
Vklopni čas <100 ns
Vrsta voda za prenapetostne odvodnike Energijski kabel AC
Vrsta zaščite IP20
Zmogljivost odvajanja sledilnega toka (ef) [N-PE] 25 kA
Vsi tipi

Vsi tipi

Tip Št. art. Količina Min. prodajna enota
MC 50-B 3+1 5096878
1 Kos
