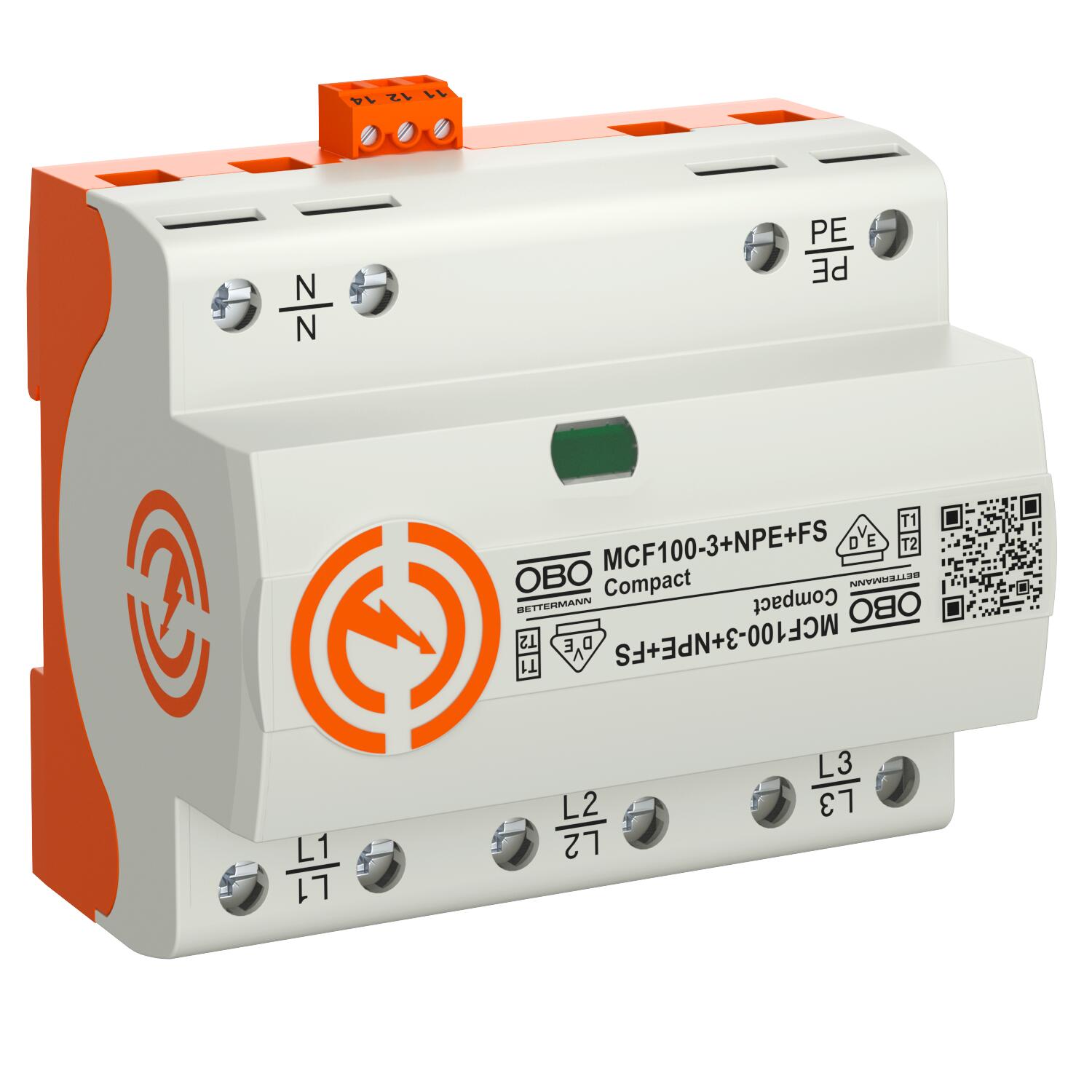

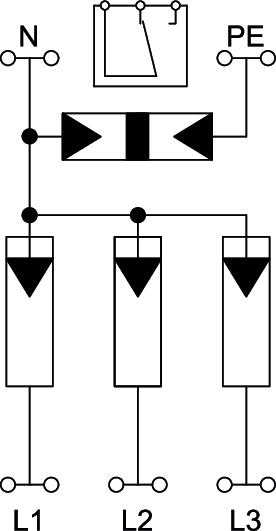

LightningController Compact - MCF100

Št. art. 5096987 | EAN 4012196487332

5096987 / MCF100-3+NPE+FS
3+N/PE
25 kA
da
255 V
IP20
Opis izdelka
Opis izdelka
Kombinirani odvodnik, odvodnik toka strele in prenapetosti tipa 1+2

• raven zaščite ≤ 1,5 kV
• za izenačitev potenciala bliskovne zaščite po standardu VDE 0185-305 (IEC 62305)
• zmogljivost odvajanja toka strele do 100 kA (10/350) 3+NPE
• brisanje omrežnega sledilnega toka 50 kA Ipeak, predvarovalka odvodnika do 315 A gL/gG
• izpolnjuje zahteve standarda VDE-AR-N 4100 za uporabo na območju predštevca
• zaprti odvodniki z iskrilom za uporabo v razdelilnih ohišjih

Uporaba: industrijski obrati in stavbe z zunanjo zaščito pred udarom strele razredov I do IV.
Zaščitna naprava Compact
  • Underwriters Laboratories Inc., USA + CSA, Kanada
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Germany
  • 5-year warranty
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • RoHS conform
  • Regulatory Compliance Mark – Declaration of Conformity for Australia/New Zealand
  • 230/400 V system
  • Combination protection device made of type 1 and type 2
  • Transition from LPZ 0 to LPZ 2
  • Remote signalling
  • Halogen-free; without chlorine, fluorine and bromine
  • Installation electrotechnical expertise
Tehnični podatki

Tehnični podatki

Daljinska signalizacija da
Dimenzija 255V
Dolžina 90 mm
Dovoljenja VDE
Izvedba polov 3+N/PE
Kontakti FM Preklopni kontakt
Kratkostična odpornost pri maks. omrežni zaščiti pred previsokim tokom 50 kA eff
Maks. delovna temperatura 80 °C
Maks. omrežna zaščita pred previsokim tokom 315 A
Maks. presek fleksibilnega voda (finožilni) 3 AWG
Maks. presek fleksibilnega voda (finožilni) 25 mm²
Maks. presek togega voda (eno-/večžilni) 35 mm²
Maks. presek togega voda (eno-/večžilni) 2 AWG
Maks. priključni presek sponk FM 16 AWG
Maks. priključni presek sponk FM 1,5 mm²
Maksimalna pred-varovalka 315 A
Maksimalni odvodni udarni tok (8/20 μs) 50 kA
Maksimalni odvodni udarni tok (8/20 μs) [L-N] 50 kA
Maksimalni odvodni udarni tok (8/20 μs) [N-PE] 100 kA
Material ohišja PA UL 94 V-0
Min. delovna temperatura -40 °C
Min. presek fleksibilnega voda (finožilni) 16 AWG
Min. presek fleksibilnega voda (finožilni) 1,5 mm²
Min. presek togega voda (eno-/večžilni) 1,5 mm²
Min. presek togega voda (eno-/večžilni) 16 AWG
Min. priključni presek sponk FM 0,5 mm²
Min. priključni presek sponk FM 28 AWG
Način montaže U-profil 35 mm
Najvišja trajna napetost (L–N) 255 V
Najvišja trajna napetost (N–PE) 255 V
Najvišja trajna napetost AC 255 V
Napetost TOV [L-N] – odporni način – 5 s 440 V
Napetost TOV [L-N] – varni način – 120 min 442 V
Napetost TOV [N-PE] – odporni način – 200 ms 1200 V
Navor 5 Nm
Nazivna napetost AC (50/60 Hz) 230 V
Nazivni odvodni udarni tok (8/20 µs) 35 kA
Nazivni odvodni udarni tok (8/20 µs) (L-N) 35 kA
Nazivni odvodni udarni tok (8/20 µs) (N-PE) 100 kA
Oblika omrežja TT
Oblika omrežja TN da
Oblika omrežja TN-C-S da
Oblika omrežja TN-S da
Oblika omrežja TT da
Odvodni udarni tok (8/20 µs) [skupaj] 100 kA
Raven zaščite [L-N] ≤1,5
Signalizacija na aparatu optični
Širina 107 mm
Skupna raven zaščite [L-PE] 2,5 kV
SPD po EN 61643-11 Tip 1+2
SPD po IEC 61643-1 class I+II
SPD po UL 1449 Tip 4
Število polov 4
Stikalna moč AC 250V/ 1,5A
Stikalna moč DC 250V/ 0,1A
Struja munje (10/350) [skupno] 100 kA
Udarni tok strele (10/350 μs) 25 kA
Višina 70 mm
Vklopni čas <100 ns
Vrsta voda za prenapetostne odvodnike Energijski kabel AC
Vrsta zaščite IP20
Zmogljivost odvajanja sledilnega toka (ef) [N-PE] 50 kA
Vsi tipi

Vsi tipi

Tip Izvedba polov Udarni tok strele (10/350 μs) Daljinska signalizacija Najvišja trajna napetost AC Vrsta zaščite Št. art. Količina Min. prodajna enota
MCF100-3+NPE+FS 3+N/PE 25 kA da 255 V IP20 5096987
1 Kos
