LSA basic protection magazine

Št. art. 5084020 | EAN 4012195525318

5084020 / LSA-B-MAG
20
Basic protection
120 V
180 V
drugo
Opis izdelka

Opis izdelka

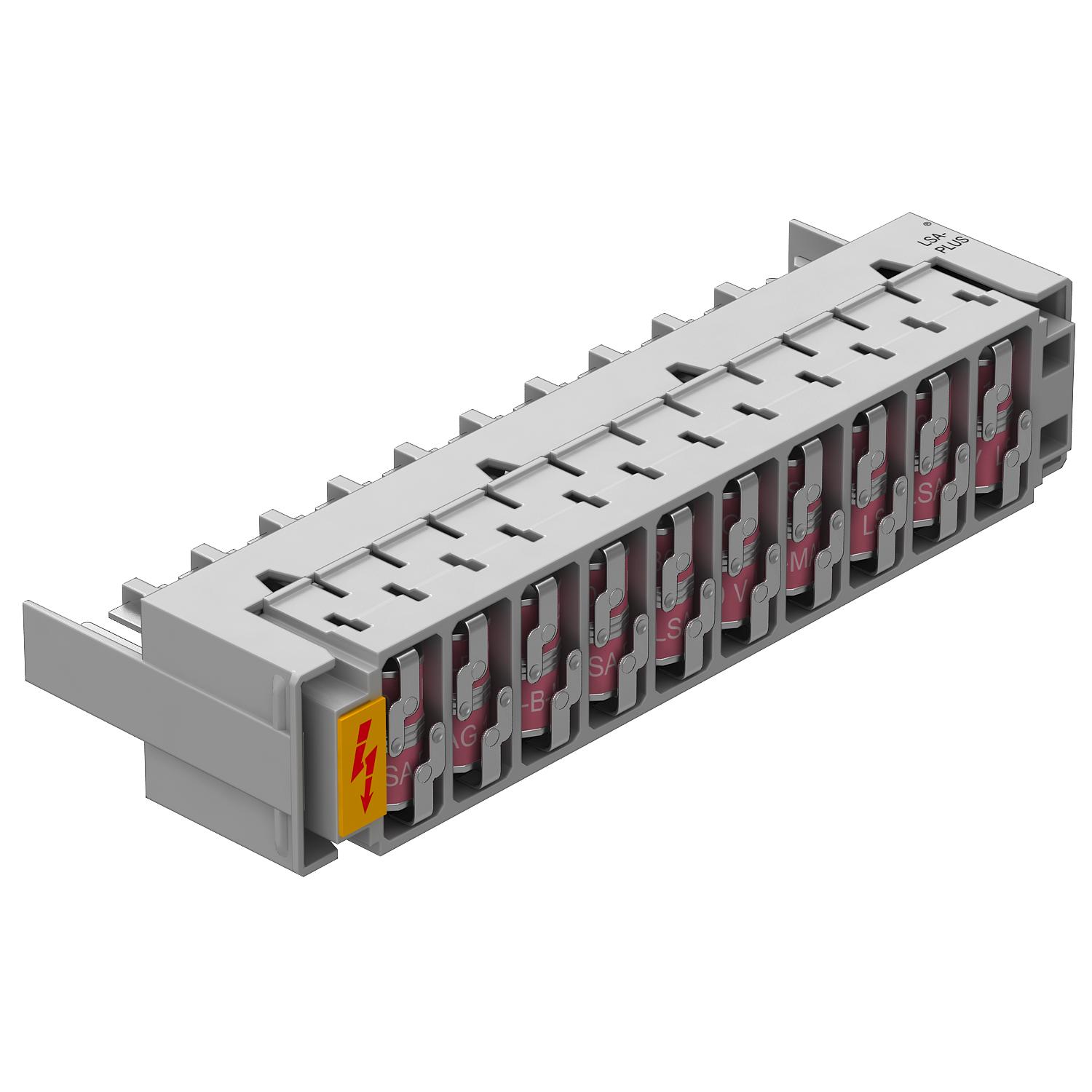

LSA basic protection magazine for use in multi-core data cable systems, MCR systems and telephone switchboards.



• Basic protection

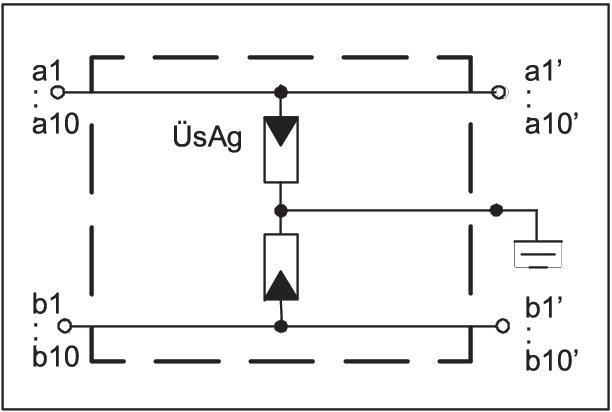

• Equipped with 20 gas arresters
• Max. voltage: 180 V

Application: Directly on LSA-Plus separating strips or connection rails (e.g. OBO LSA-A-LEI (5084 00 8) or OBO LSA-T-LEI (5084 01 2).
Basic protection magazine to protect 10 two-cores.
  • 5-year warranty
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • Transition from LPZ 0 to LPZ 2
  • Integrated Service Digital Network, ISDN applications
  • Digital Subscriber Line, DSL applications
  • Analogue telecommunication
  • Measuring, controlling and regulating systems
  • Installation electrotechnical expertise
Tehnični podatki

Tehnični podatki

Dimenzija 180V
Impulzni tok 0,5 kA
Izolacijska upornost > 1 GΩ
Izvedba Basic protection
Kapaciteta (žila-ozemljitev) < 10 pF
Kapaciteta (žila-žila) < 10 pF
Kategorie Tip 1+2/D1+C2
LPZ 0→2
Maks. temperaturno območje uporabe 80 °C
Min. temperaturno območje uporabe -40 °C
Najvišja trajna napetost AC 120 V
Najvišja trajna napetost DC 180 V
Natični sistem drugo
Nazivni bremenski tok AC 0,7 A
Nazivni bremenski tok DC 1 A
Odpornost proti udarnemu toku žila-ozemljitev C2: 10 kV / 5 kA (8/20µs)
Odpornost proti udarnemu toku žila-žila C2: 10 kV / 5 kA (8/20µs)
Raven zaščite @ C1 <750 V
Skladno z normo IEC 61643-21
Skupni odvodni udarni tok (10/350) 1 kA
Skupni odvodni udarni tok (8/20) 10 kA
SPD po IEC 61643-21 Class I+II/D1+C2
Število polov 20
Vrsta voda za prenapetostne odvodnike Telekomunikacijski kabel
Vrsta zaščite IP20
Vsi tipi

Vsi tipi

Tip Število polov Izvedba Najvišja trajna napetost AC Najvišja trajna napetost DC Natični sistem Št. art. Količina Min. prodajna enota
LSA-B-MAG 20 Basic protection 120 V 180 V drugo 5084020
1 Kos
Pribor

Montažni pribor

Proizvodi Tip Št. art. Količina Min. prodajna enota
LSA-Plus technology / LSA connection strip LSA-Plus technology / LSA connection strip LSA-A-LEI 5084008
1 Kos
