Modul za prenapetostno zaščito ÜSM-10-230l1P+PE 1+N/PE | 255 | IP20

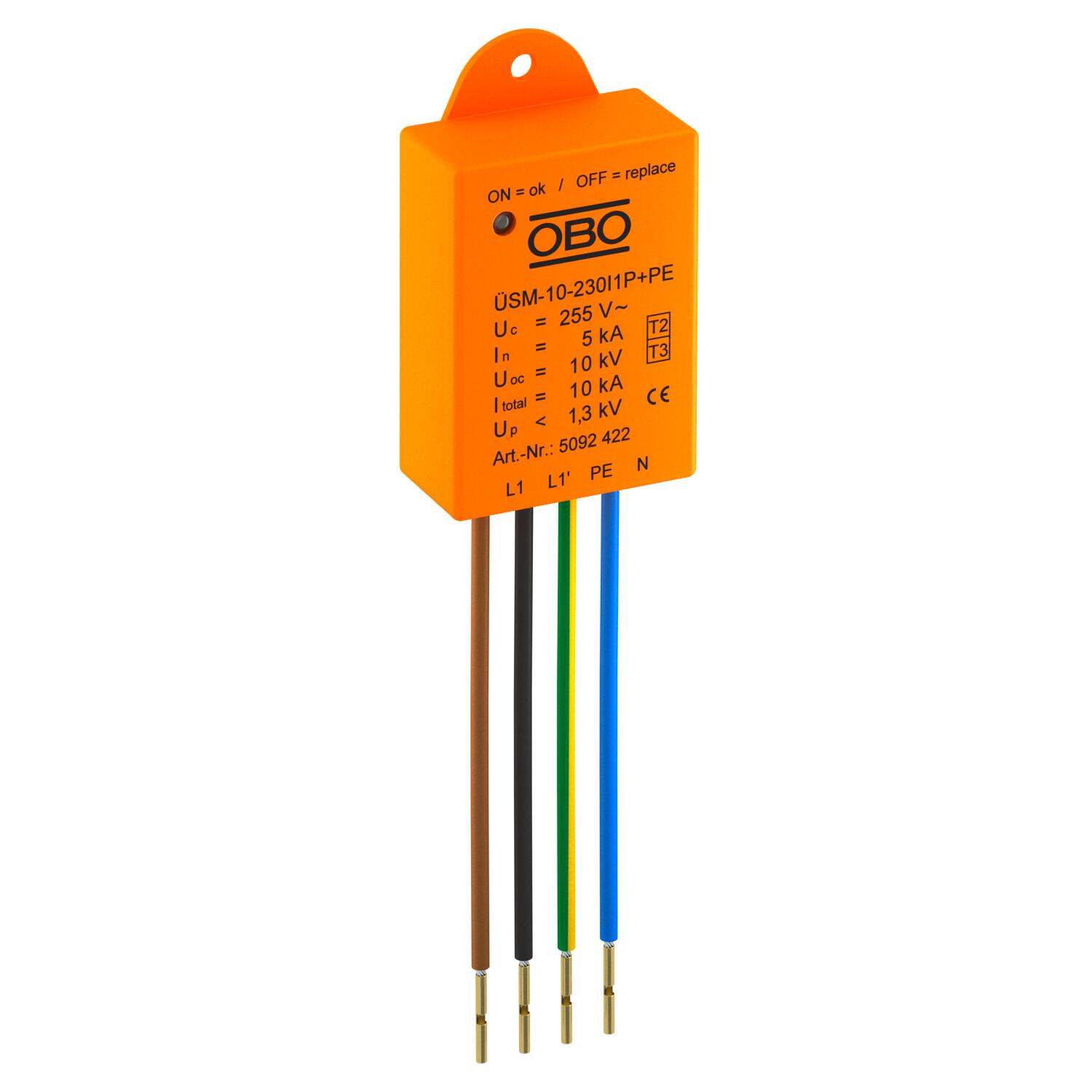

Modul za prenapetostno zaščito ÜSM-10-230l1P+PE

Št. art. 5092422 | EAN 4012196426720

Št. art. / Tip	5092422 / ÜSM-10-230I1P+PE

Izvedba polov	1+N/PE

Najvišja trajna napetost AC	255 V

Vrsta zaščite	IP20

Opis izdelka

Opis izdelka

Modul za zaščito pred prenapetostjo tipa 2+3 po EN 61643-11 za omrežja 230/400 V.
Namenjen za zaščito elektronskih naprav, kot so LED-gonilniki.

• s prikazom delovanja in izklopom bremenskega tokokroga v primeru izpada SPD
• majhna velikost za vgradnjo v priključna ohišja oz. pred gonilnik
• uporaba v glavi sijalke LED pred elektronskim LED-gonilnikom
• zaščitno vezje z zmogljivostjo odvajanja največ 10 kA
• zmanjšanje prenapetosti pod 1300 V (raven zaščite)
• za LED-sijalke s PE-priključkom

Uporaba: v prehodnih kabelskih ohišjih, razdelilnih omaricah, kabelskih kanalih in talnih sistemih.
Za zaščito elektronskih naprav, kot so npr. LED-sijalke, pred prenapetostmi.

Tehnični podatki

Tehnični podatki

Dimenzija	230V
Dolžina	155 mm
Dolžina priključnega kabla	0,09 m
Izvedba	1-polni + NPE za SK I
Izvedba polov	1+N/PE
LPZ	1→2
Maks. delovna temperatura	80 °C
Maks. omrežna zaščita pred previsokim tokom	16
Maksimalna pred-varovalka	16 A
Maksimalni odvodni udarni tok (8/20 μs)	10 kA
Maksimalni odvodni udarni tok (8/20 μs) [L-N]	10 kA
Maksimalni odvodni udarni tok (8/20 μs) [N-PE]	10 kA
Min. delovna temperatura	-40 °C
Način montaže	drugo
Najvišja trajna napetost (L–N)	255 V
Najvišja trajna napetost (N–PE)	255 V
Najvišja trajna napetost AC	255 V
Nazivna napetost AC (50/60 Hz)	230 V

Nazivni bremenski tok_OBO (vhodna/izhodna sponka)	16 A
Nazivni odvodni udarni tok (8/20 µs)	5 kA
Nazivni odvodni udarni tok (8/20 µs) (L-N)	5 kA
Nazivni odvodni udarni tok (8/20 µs) (N-PE)	5 kA
Odvodni udarni tok (8/20 µs) [skupaj]	10 kA
Raven zaščite žila-ozemljitev	1300 V
Raven zaščite žila-žila	1300 V
Raven zaščite [L-N]	≤1300
Razred testiranja tip 2	da
Razred testiranja tip 3	da
Signalizacija na aparatu	optični
Širina	40 mm
Skupna raven zaščite [L-PE]	1300 kV
SPD po EN 61643-11	Tip 2+3
SPD po IEC 61643-1	class II+III
Višina	21 mm
Vklopni čas	<25 ns
Vrsta zaščite	IP20
