Mrežna polica GR-Magic® 105 A2 3000 | 150 | 105 | 3,9 | 130 | ne
morepic-1 morepic-2 video-1 video-2

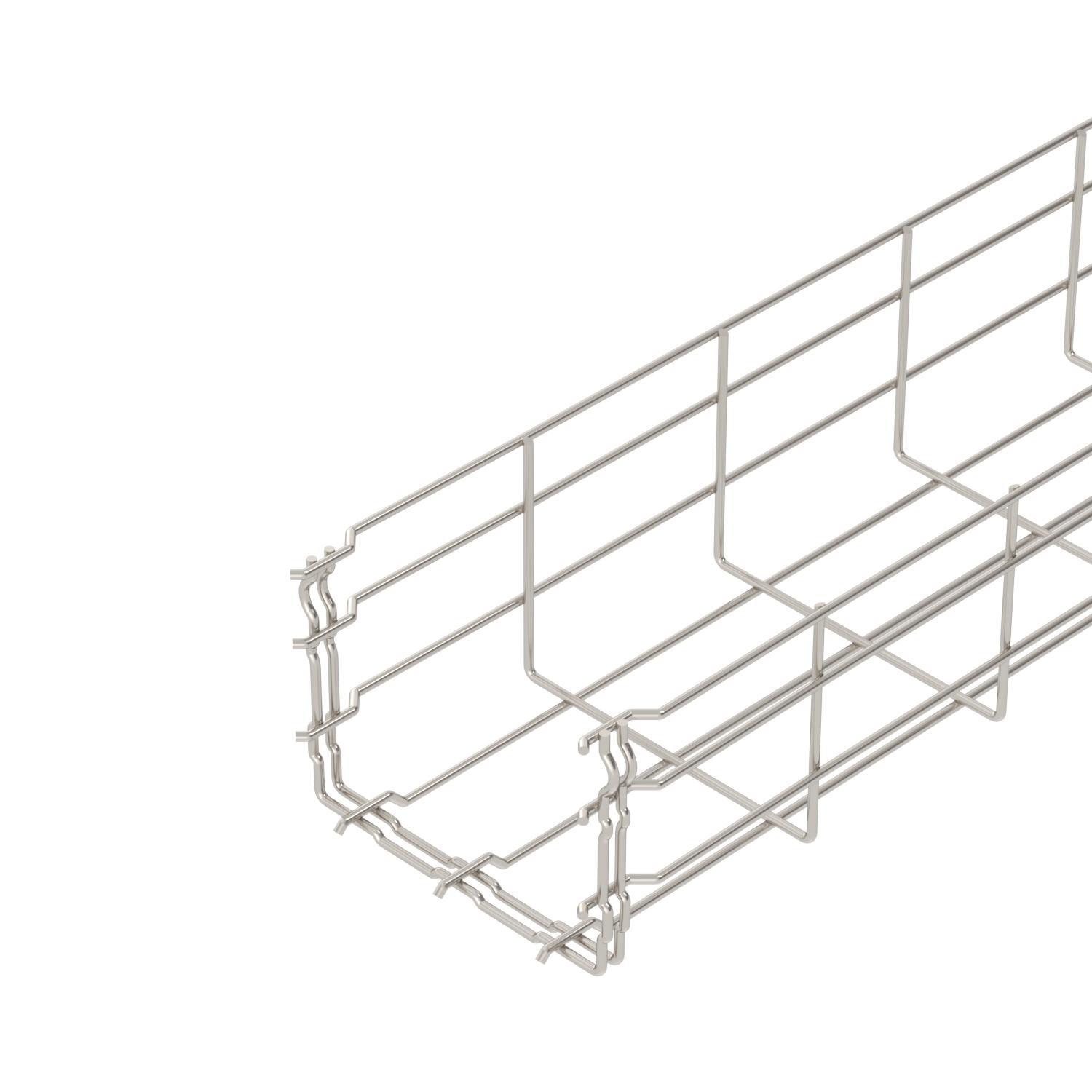

Mrežna polica GR-Magic® 105 A2

Št. art. 6002455 | EAN 4012195422624

3000 mm
105 mm
ne
Opis izdelka

Opis izdelka

Mrežna polica višine 105 mm.
Zaščita pred elektromagnetnim sevanjem brez pokrova 15 dB, s pokrovom 25 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Germany
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EC declaration of conformity according to EC directives
Tehnični podatki

Tehnični podatki

Brezvijačne spojke da

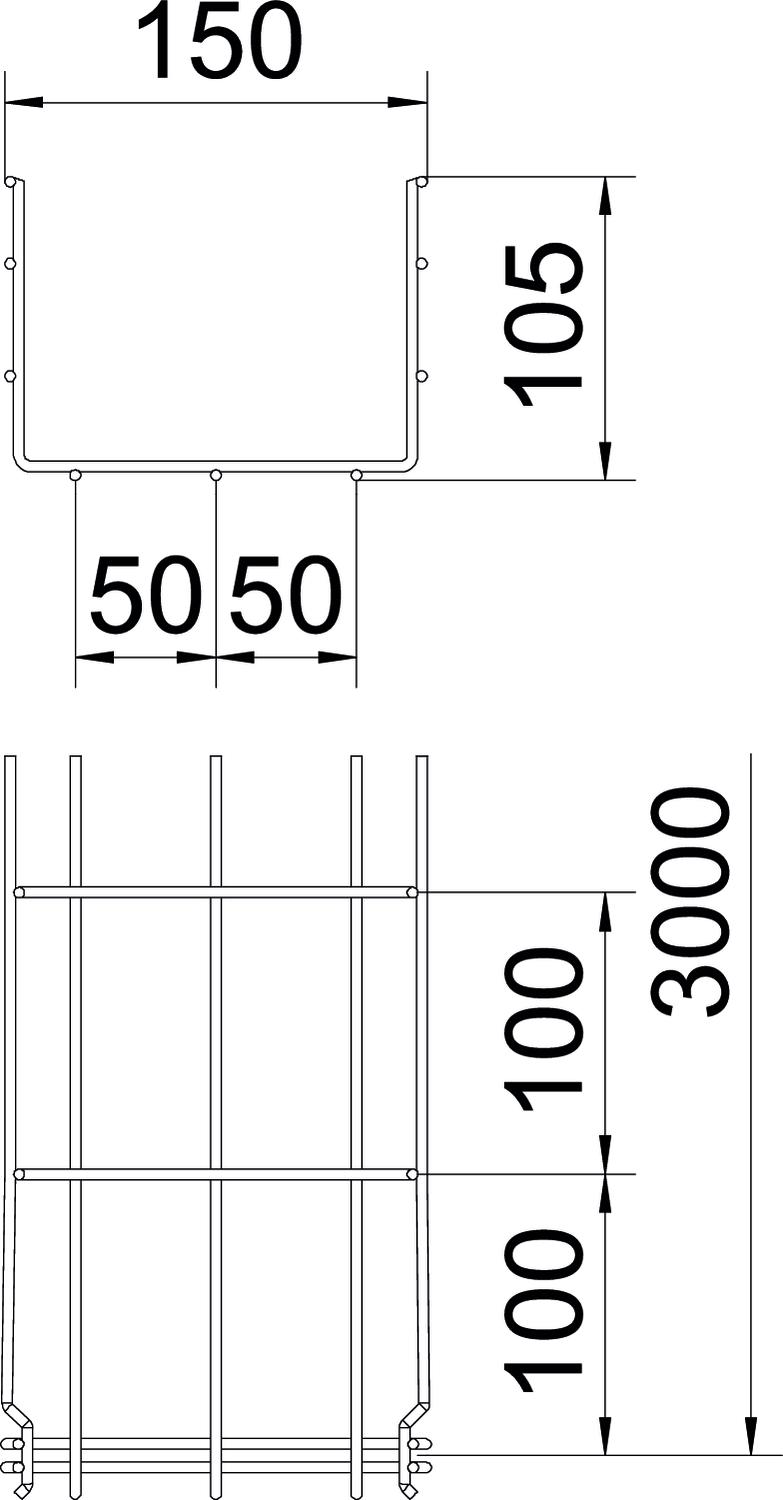

Dimenzija 105x150x3000
Dolžina 3000 mm
Integrirana ločilna pregrada brez
Izvedba spojke integrirana spojka
Izvedba za daljše razpone ne
Korisni presjek 13000 mm²
Korisni presjek 130 cm²
Material Nerjaveče jeklo 1.4301
Mera B 150 mm
Mera H 108 mm
Nerjavno jeklo, luženo da
Oblika profila U-oblika
Ohranitev delovanja naprav ne
Površina surovo, naknadno obdelano
Premer žice 3,9 mm
Razmik nosilcev 1,0 m 0,8 kN/m
Razmik nosilcev 1,5 m 0,55 kN/m
Razmik nosilcev 2,0 m 0,37 kN/m
Razmik nosilcev 2,5 m 0,27 kN/m
Razmik nosilcev 3,0 m 0,25 kN/m
Širina 5,91 in
Širina 150 mm
Višina 4,13 in
Višina 105 mm
Vrsta preizkusa obremenitve po IEC 61537 Tip II
Vrsta spojke sistema kabelskih nosilcev Zaskočna pritrditev

Tehnični podatki

Diagram obremenitve mrežne police tipa GRM 105

Diagram obremenitve mrežne police tipa GRM 105
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load scheme during testing Load scheme during testing
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
Vsi tipi

Vsi tipi

Tip Dolžina Širina Višina Premer žice Korisni presjek Ohranitev delovanja naprav Št. art. Količina Min. prodajna enota
GRM 105 150 A2 3000 mm 150 mm 105 mm 3,9 mm 130 cm² ne 6002455
3 m
GRM 105 500 A2 3000 mm 500 mm 105 mm 4,8 mm 459 cm² ne 6002466
3 m
GRM 105 600 A2 3000 mm 600 mm 105 mm 4,8 mm 554 cm² ne 6002469
3 m
Pribor

Sistemski dodatki

Proizvodi Tip Št. art. Količina Min. prodajna enota

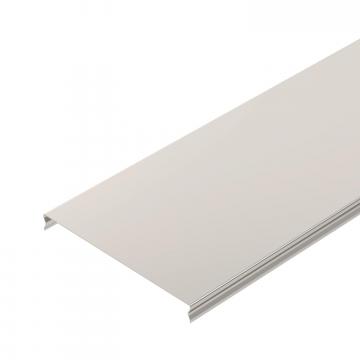

Pokrov za mrežne police GRM, zaskočni Pokrov za mrežne police GRM, zaskočni DGRR 150 A2 6001864
3 m
Kotna spojka A2 Kotna spojka A2 GEV 36 A2 6016731
20 Kos

Montažni pribor

Proizvodi Tip Št. art. Količina Min. prodajna enota
Sidrišče za pritrditev pregrade Sidrišče za pritrditev pregrade KS GR A2 6062282
30 Kos
