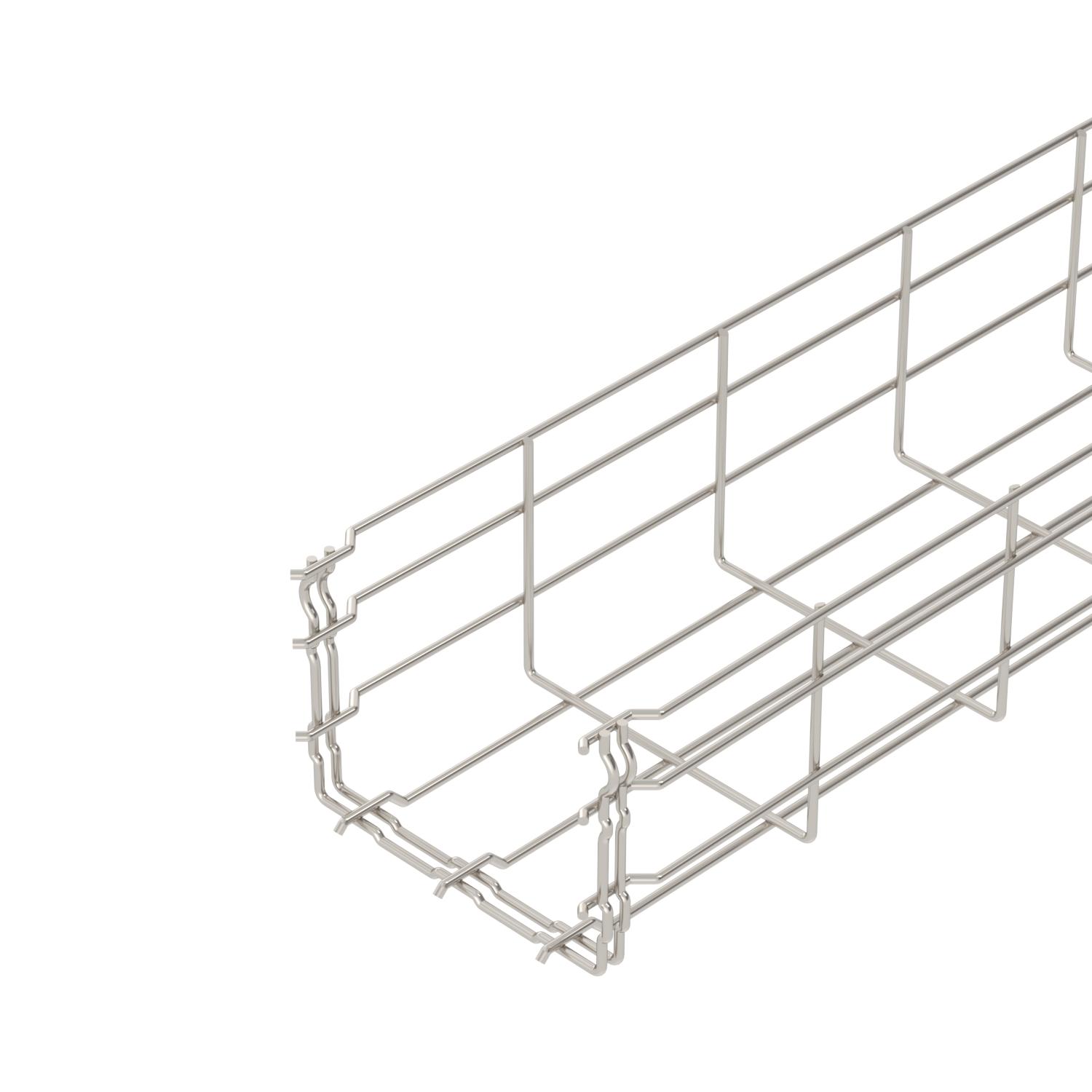

Mrežna polica GR-Magic® 105 A4

Št. art. 6002476 | EAN 4012195874911

3000 mm
105 mm
ne
Opis izdelka

Opis izdelka

Mrežna polica višine 105 mm.
Zaščita pred elektromagnetnim sevanjem brez pokrova 15 dB, s pokrovom 25 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Germany
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • UKCA declaration of conformity
Tehnični podatki

Tehnični podatki

Brezvijačne spojke da

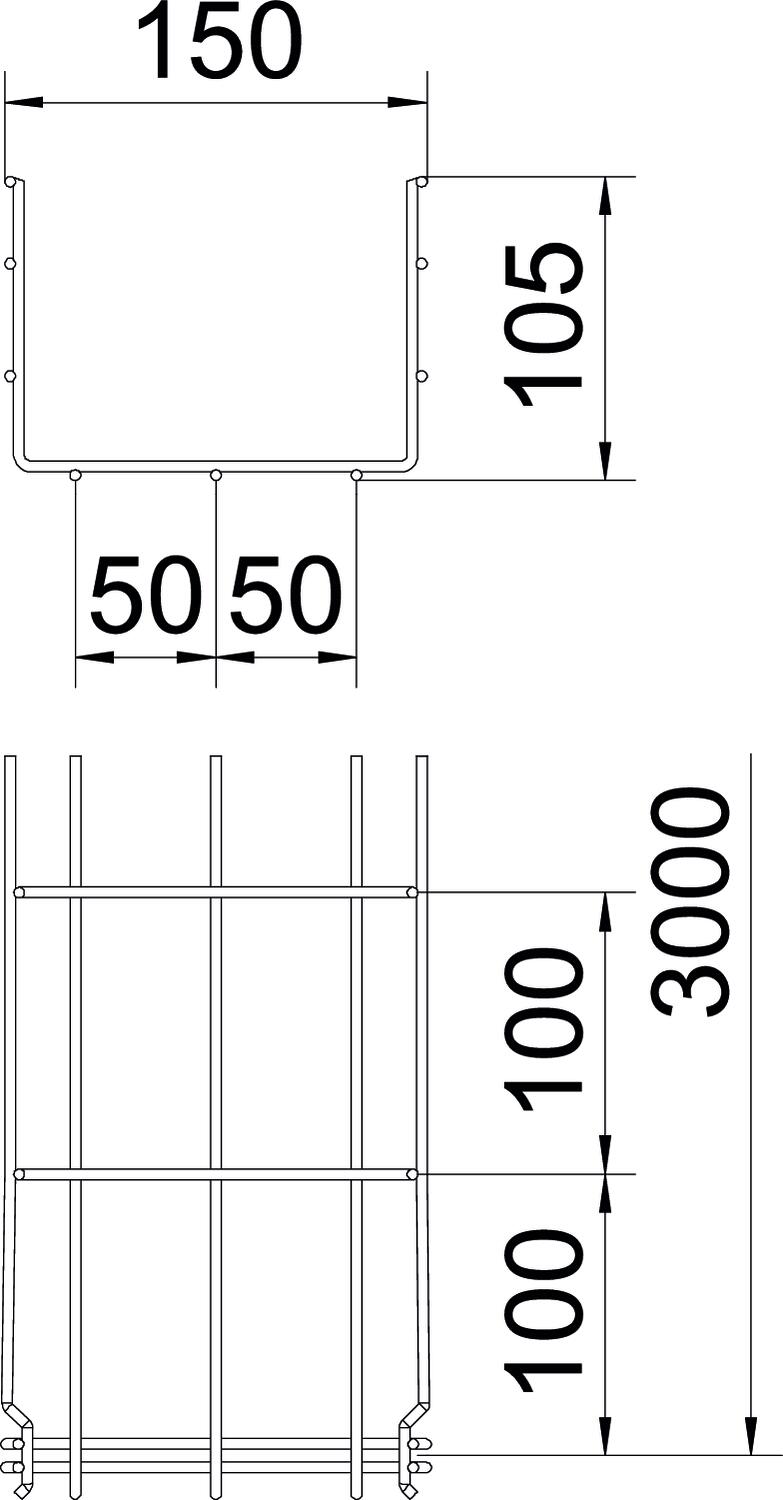

Dimenzija 105x150x3000
Dolžina 3000 mm
Integrirana ločilna pregrada brez
Izvedba spojke integrirana spojka
Izvedba za daljše razpone ne
Korisni presjek 130 cm²
Korisni presjek 13000 mm²
Material Nerjaveče legirano jeklo 1.4401
Mera B 150 mm
Mera H 108 mm
Nerjavno jeklo, luženo da
Oblika profila U-oblika
Ohranitev delovanja naprav ne
Površina surovo, naknadno obdelano
Premer žice 3,9 mm
Razmik nosilcev 1,0 m 0,8 kN/m
Razmik nosilcev 1,5 m 0,55 kN/m
Razmik nosilcev 2,0 m 0,37 kN/m
Razmik nosilcev 2,5 m 0,27 kN/m
Razmik nosilcev 3,0 m 0,25 kN/m
Širina 5,91 in
Širina 150 mm
Višina 105 mm
Višina 4,13 in
Vrsta preizkusa obremenitve po IEC 61537 Tip II
Vrsta spojke sistema kabelskih nosilcev Zaskočna pritrditev

Tehnični podatki

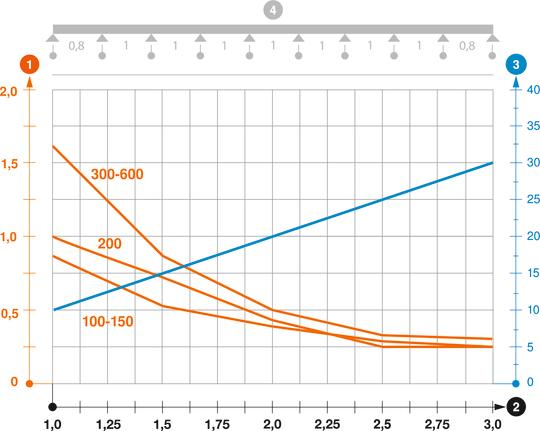

Diagram obremenitve mrežne police tipa GRM 105

Diagram obremenitve mrežne police tipa GRM 105
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load scheme during testing Load scheme during testing
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
Vsi tipi

Vsi tipi

Tip Dolžina Širina Višina Premer žice Korisni presjek Ohranitev delovanja naprav Št. art. Količina Min. prodajna enota
GRM 105 150 A4 3000 mm 150 mm 105 mm 3,9 mm 130 cm² ne 6002476
3 m
GRM 105 500 A4 3000 mm 500 mm 105 mm 4,8 mm 459 cm² ne 6002483
3 m
GRM 105 600 A4 3000 mm 600 mm 105 mm 4,8 mm 554 cm² ne 6002485
3 m
Pribor

Sistemski dodatki

Proizvodi Tip Št. art. Količina Min. prodajna enota
Kotna spojka A4 Kotna spojka A4 GEV 36 A4 6016764
10 Kos
