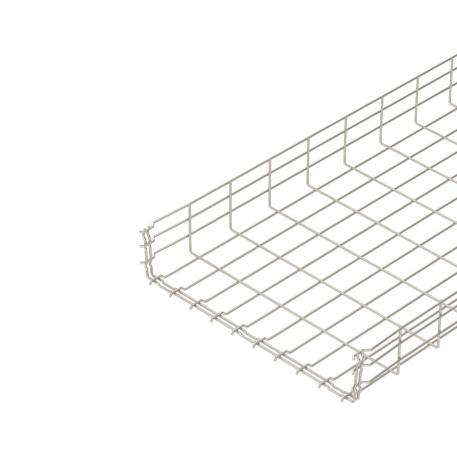

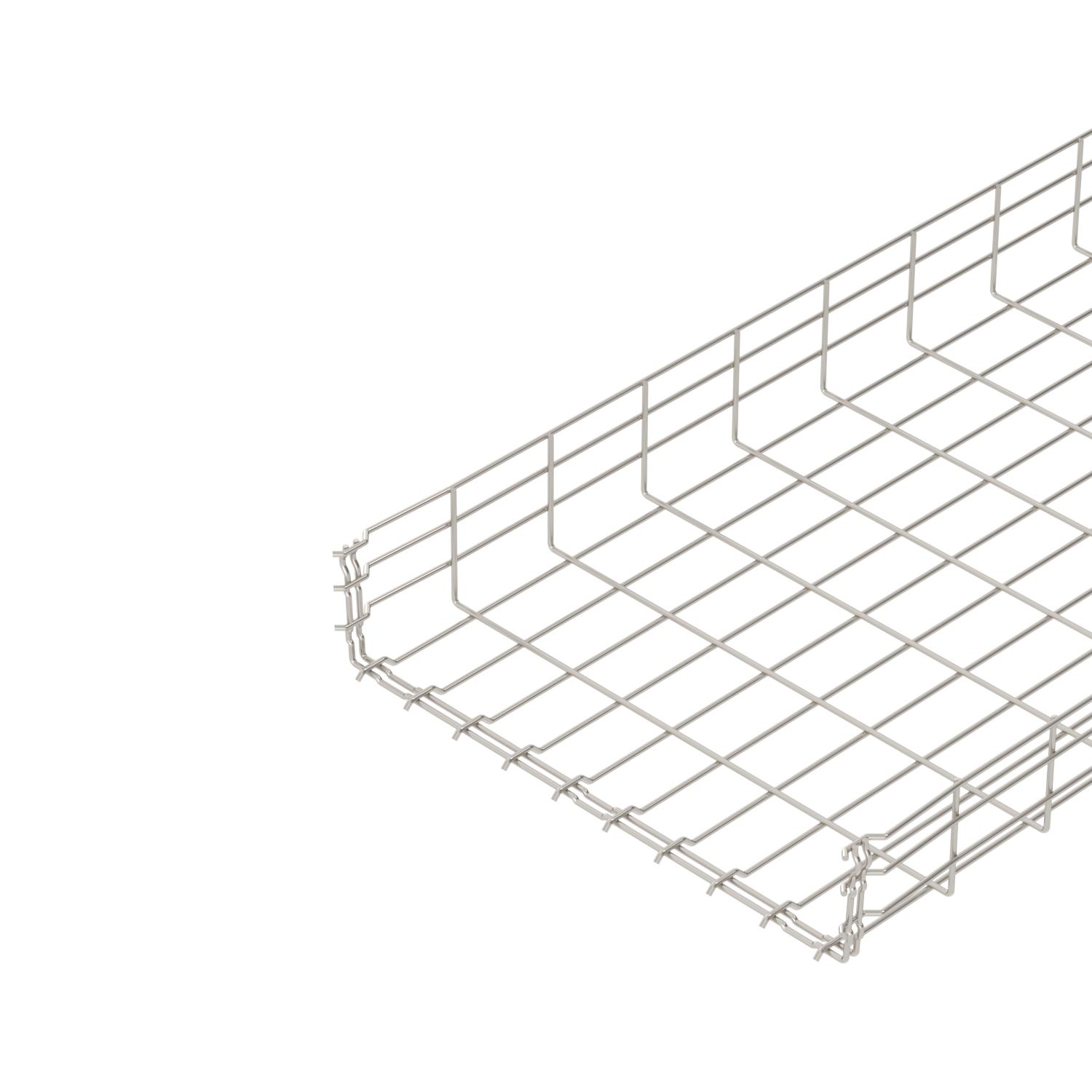

Mrežna polica GR-Magic® 105 A4
Št. art. 6002483 | EAN 4012195874980
- Opis izdelka
-
Opis izdelkaMrežna polica višine 105 mm.
Zaščita pred elektromagnetnim sevanjem brez pokrova 15 dB, s pokrovom 25 dB.
-
- Tehnični podatki
-
Tehnični podatki

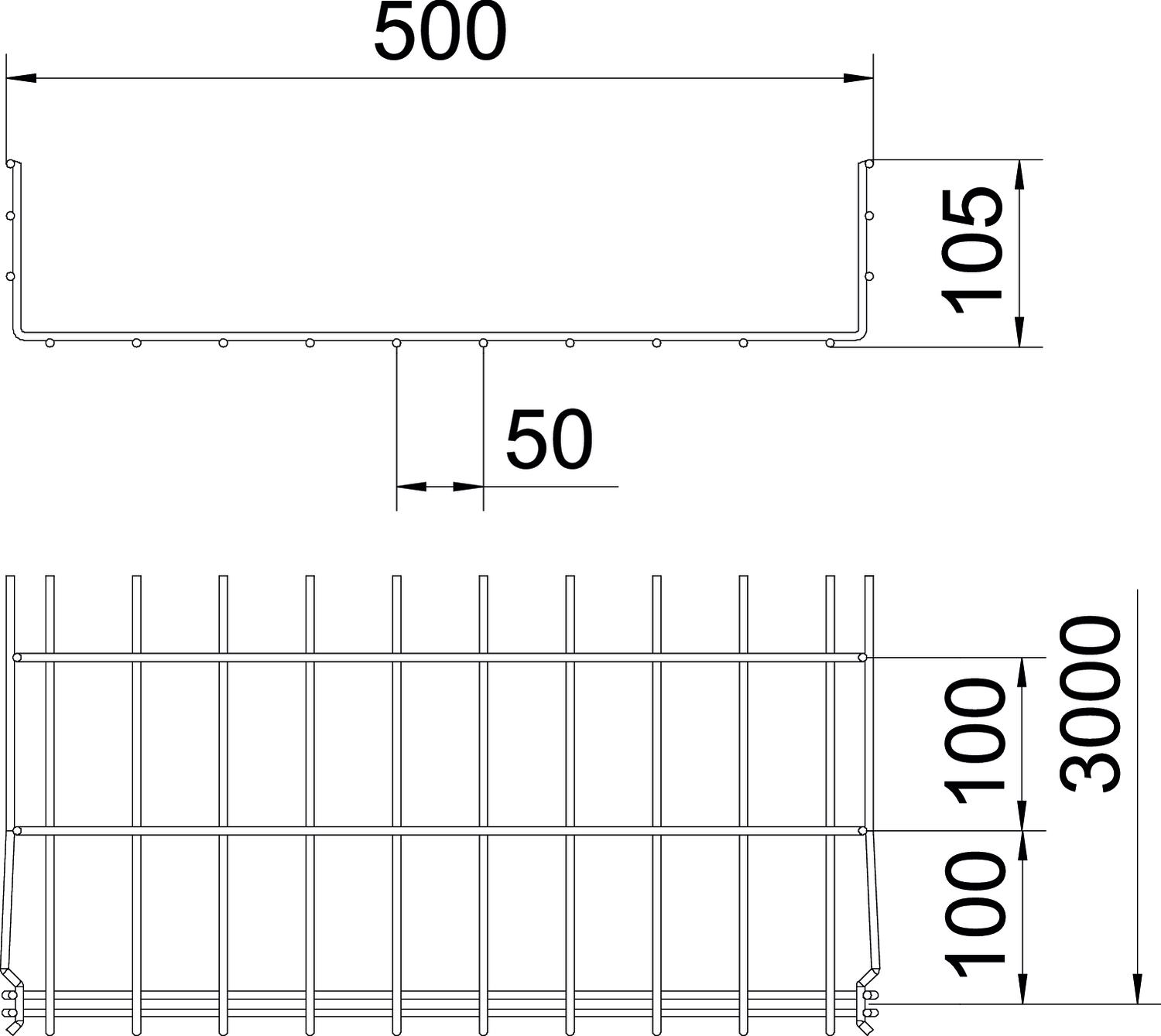

Barva legirano jeklo Brezvijačne spojke da Dimenzija 105x500x3000 Dolžina 3000 mm Integrirana ločilna pregrada brez Izvedba spojke integrirana spojka Izvedba za daljše razpone ne Korisni presjek 45900 mm² Korisni presjek 459 cm² Material Nerjaveče legirano jeklo 1.4401 Mera B 500 mm Mera H 108 mm Nerjavno jeklo, luženo da Oblika profila U-oblika Odtis CO₂ (GWP) od zibelke do vrat 16,045 kg CO₂e / 1 Meter Ohranitev delovanja naprav ne Površina surovo, naknadno obdelano Premer žice 4,8 mm Razmik nosilcev 1,0 m 1,25 kN/m Razmik nosilcev 1,5 m 0,85 kN/m Razmik nosilcev 2,0 m 0,6 kN/m Razmik nosilcev 2,5 m 0,42 kN/m Razmik nosilcev 3,0 m 0,3 kN/m Širina 19,69 in Širina 500 mm Višina 105 mm Višina 4,13 in Vrsta preizkusa obremenitve po IEC 61537 Tip II Vrsta spojke sistema kabelskih nosilcev Zaskočna pritrditev Tehnični podatki
Diagram obremenitve mrežne police tipa GRM 105
-
Permitted cable tray/ladder load in kN/m without man load
-
Support width in m
-
Rail bend in mm at permitted kN/m
-
Load scheme during testing
-
Load curve with cable tray/ladder width in mm
-
Strut bend curve according to support width
-
- Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Kotna spojka A4
GEV 36 A4 6016764 10 Kos
Pokrov, neperforiran A4
DRLU 500 A4 6052996 3 m - Prenosi
-
