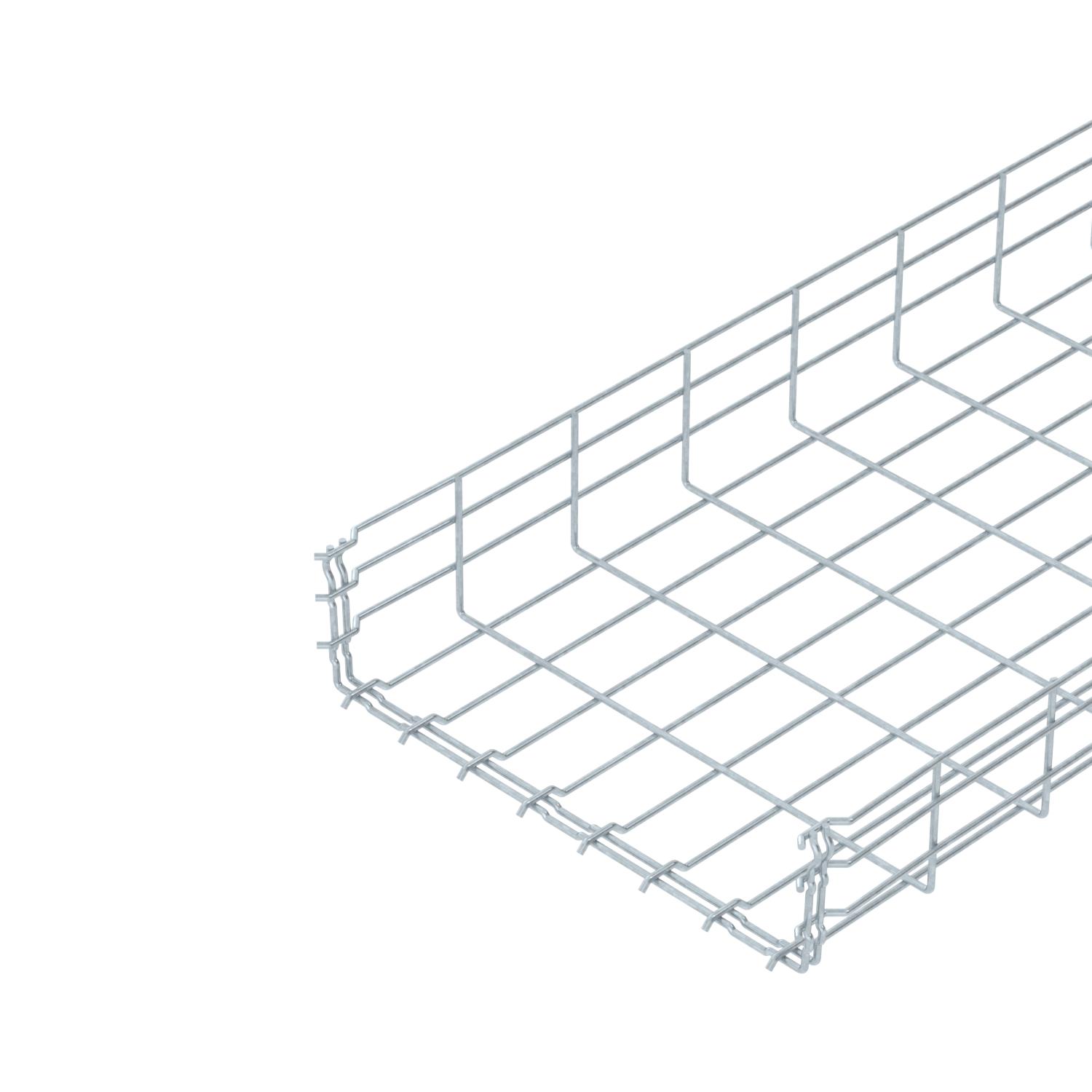

Mrežna polica GR-Magic® 105 FT

Št. art. 6002439 | EAN 4012196021710

3000 mm
105 mm
ne
Opis izdelka
Opis izdelka
Mrežna polica višine 105 mm.
Zaščita pred elektromagnetnim sevanjem brez pokrova 15 dB, s pokrovom 25 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Germany
  • Underwriters Laboratories Inc., USA
  • Underwriters Laboratories Inc., USA
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EC declaration of conformity according to EC directives
Tehnični podatki

Tehnični podatki

Barva cink
Brezvijačne spojke da

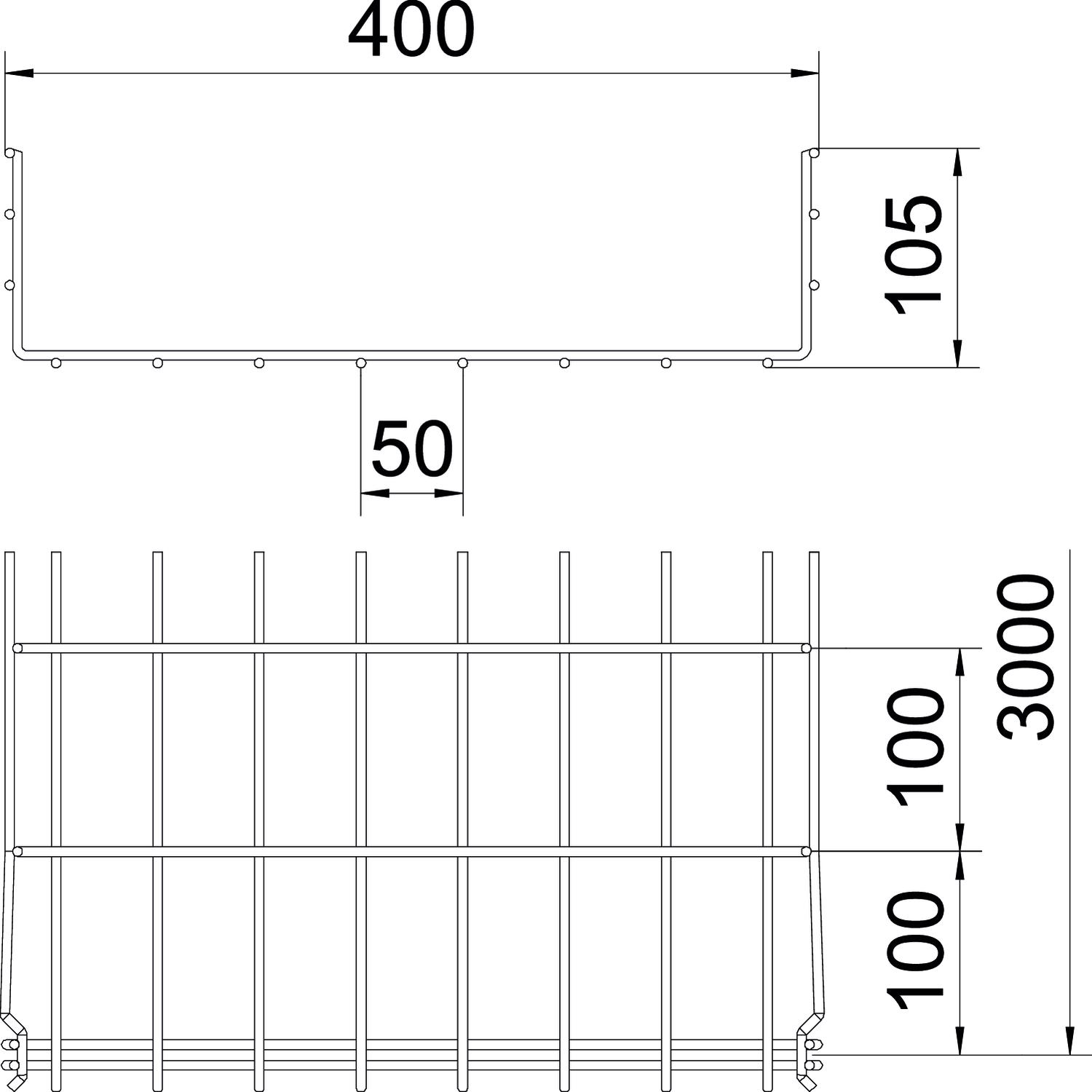

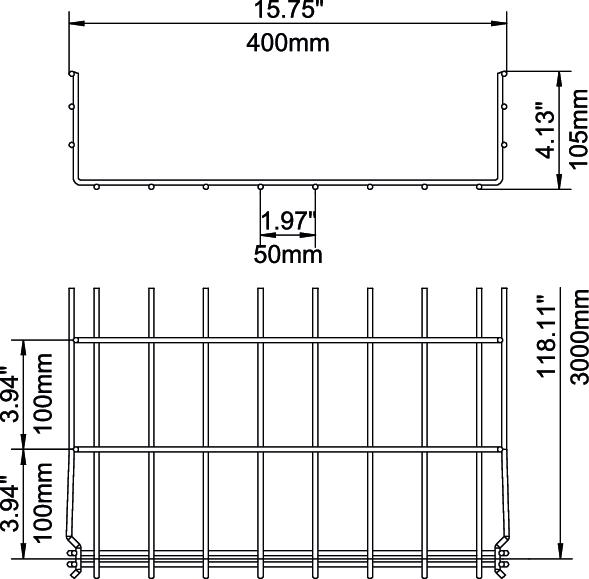

Dimenzija 105x400x3000
Dolžina 3000 mm
Integrirana ločilna pregrada brez
Izvedba spojke integrirana spojka
Izvedba za daljše razpone ne
Korisni presjek 36300 mm²
Korisni presjek 363 cm²
Material Jeklo
Mera B 400 mm
Mera H 108 mm
Nerjavno jeklo, luženo ne
Oblika profila U-oblika
Odtis CO₂ (GWP) od zibelke do vrat 5,849 kg CO₂e / 1 Meter
Ohranitev delovanja naprav ne
Površina vroče pocinkano
Premer žice 4,8 mm
Razmik nosilcev 1,0 m 1,6 kN/m
Razmik nosilcev 1,5 m 0,8 kN/m
Razmik nosilcev 2,0 m 0,5 kN/m
Razmik nosilcev 2,5 m 0,33 kN/m
Razmik nosilcev 3,0 m 0,3 kN/m
Širina 400 mm
Širina 15,75 in
Višina 4,13 in
Višina 105 mm
Vrsta preizkusa obremenitve po IEC 61537 Tip II
Vrsta spojke sistema kabelskih nosilcev Zaskočna pritrditev

Tehnični podatki

Diagram obremenitve mrežne police tipa GRM 105

Diagram obremenitve mrežne police tipa GRM 105
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load scheme during testing Load scheme during testing
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
Vsi tipi

Vsi tipi

Tip Dolžina Širina Višina Premer žice Korisni presjek Ohranitev delovanja naprav Št. art. Količina Min. prodajna enota
GRM 105 100 FT 3000 mm 100 mm 105 mm 3,9 mm 82 cm² ne 6002431
3 m
GRM 105 150 FT 3000 mm 150 mm 105 mm 3,9 mm 130 cm² ne 6002433
3 m
GRM 105 200 FT 3000 mm 200 mm 105 mm 4,8 mm 175 cm² ne 6002435
3 m
GRM 105 300 FT 3000 mm 300 mm 105 mm 4,8 mm 268 cm² ne 6002437
3 m
GRM 105 400 FT 3000 mm 400 mm 105 mm 4,8 mm 363 cm² ne 6002439
3 m
GRM 105 450 FT 3000 mm 450 mm 105 mm 4,8 mm 411 cm² ne 6002441
3 m
GRM 105 500 FT 3000 mm 500 mm 105 mm 4,8 mm 459 cm² ne 6002443
3 m
GRM 105 600 FT 3000 mm 600 mm 105 mm 4,8 mm 554 cm² ne 6002445
3 m
Pribor

Sistemski dodatki

Proizvodi Tip Št. art. Količina Min. prodajna enota
Pokrov za mrežni kanal, zaskočni FT Pokrov za mrežni kanal, zaskočni FT DGRR 400 FT 6001830
3 m
Kotna spojka FT Kotna spojka FT GEV 36 FT 6016723
20 Kos

Montažni pribor

Proizvodi Tip Št. art. Količina Min. prodajna enota
Sidrišče za pritrditev pregrade Sidrišče za pritrditev pregrade KS GR A2 6062282
30 Kos
Pregrada 85 DD Pregrada 85 DD TSG 85 DD 6062331
3 m
Robna pločevina za kable FT Robna pločevina za kable FT KAB GR FT 6220142
10 Kos
