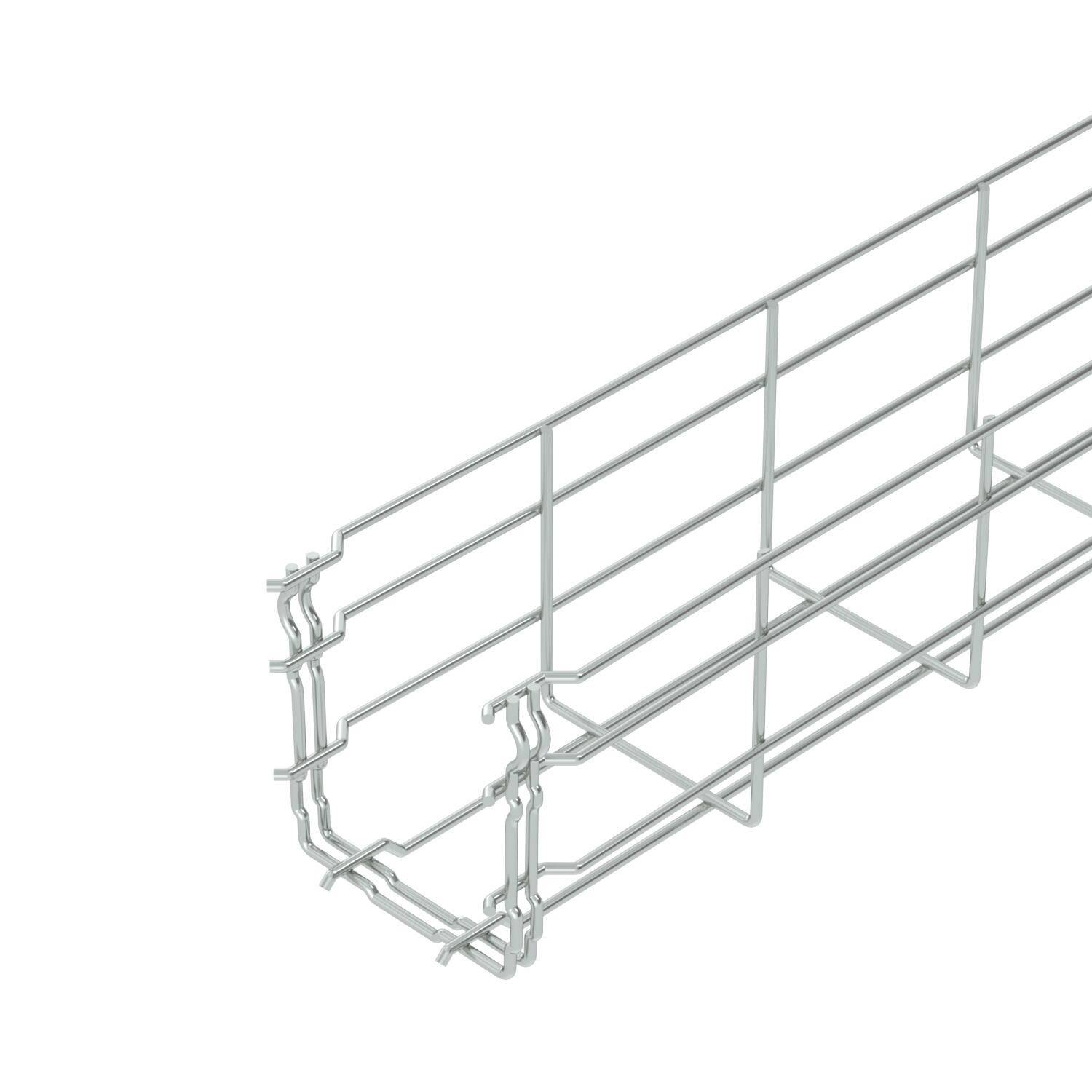

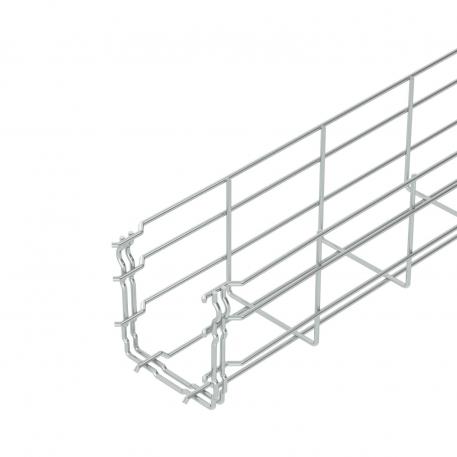

Mrežna polica GR-Magic® 105 G

Št. art. 6002402 | EAN 4012196020270

3000 mm
105 mm
ne
Opis izdelka

Opis izdelka

Mrežna polica višine 105 mm.
Zaščita pred elektromagnetnim sevanjem brez pokrova 15 dB, s pokrovom 25 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Germany
  • Underwriters Laboratories Inc., USA
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • UKCA declaration of conformity
Tehnični podatki

Tehnični podatki

Brezvijačne spojke da

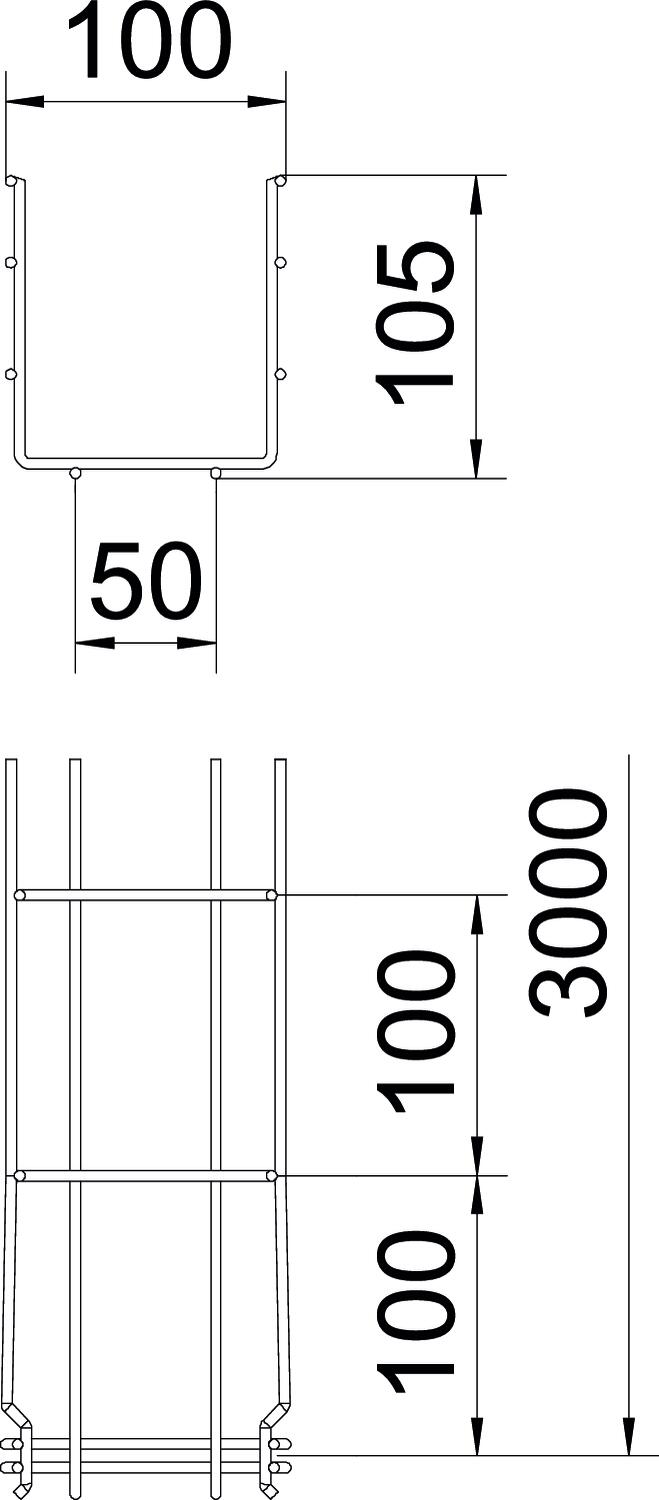

Dimenzija 105x100x3000
Dolžina 3000 mm
Integrirana ločilna pregrada brez
Izvedba spojke integrirana spojka
Izvedba za daljše razpone ne
Korisni presjek 8200 mm²
Korisni presjek 82 cm²
Material Jeklo
Mera B 100 mm
Mera H 108 mm
Nerjavno jeklo, luženo ne
Oblika profila U-oblika
Ohranitev delovanja naprav ne
Površina galvansko cinkano
Premer žice 3,9 mm
Razmik nosilcev 1,0 m 0,8 kN/m
Razmik nosilcev 1,5 m 0,55 kN/m
Razmik nosilcev 2,0 m 0,37 kN/m
Razmik nosilcev 2,5 m 0,27 kN/m
Razmik nosilcev 3,0 m 0,25 kN/m

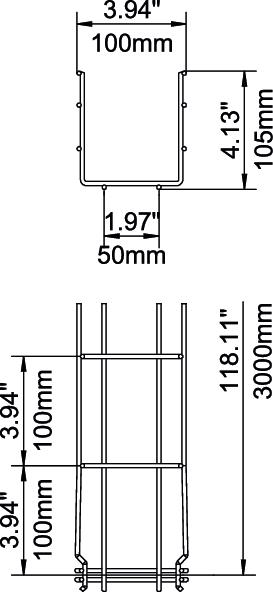

Širina 100 mm
Širina 3,94 in
Višina 105 mm
Višina 4,13 in
Vrsta preizkusa obremenitve po IEC 61537 Tip II
Vrsta spojke sistema kabelskih nosilcev Zaskočna pritrditev
Vsi tipi

Vsi tipi

Tip Dolžina Širina Višina Premer žice Korisni presjek Ohranitev delovanja naprav Št. art. Količina Min. prodajna enota
GRM 105 100 G 3000 mm 100 mm 105 mm 3,9 mm 82 cm² ne 6002402
3 m
GRM 105 150 G 3000 mm 150 mm 105 mm 3,9 mm 130 cm² ne 6002404
3 m
GRM 105 200 G 3000 mm 200 mm 105 mm 4,8 mm 175 cm² ne 6002406
3 m

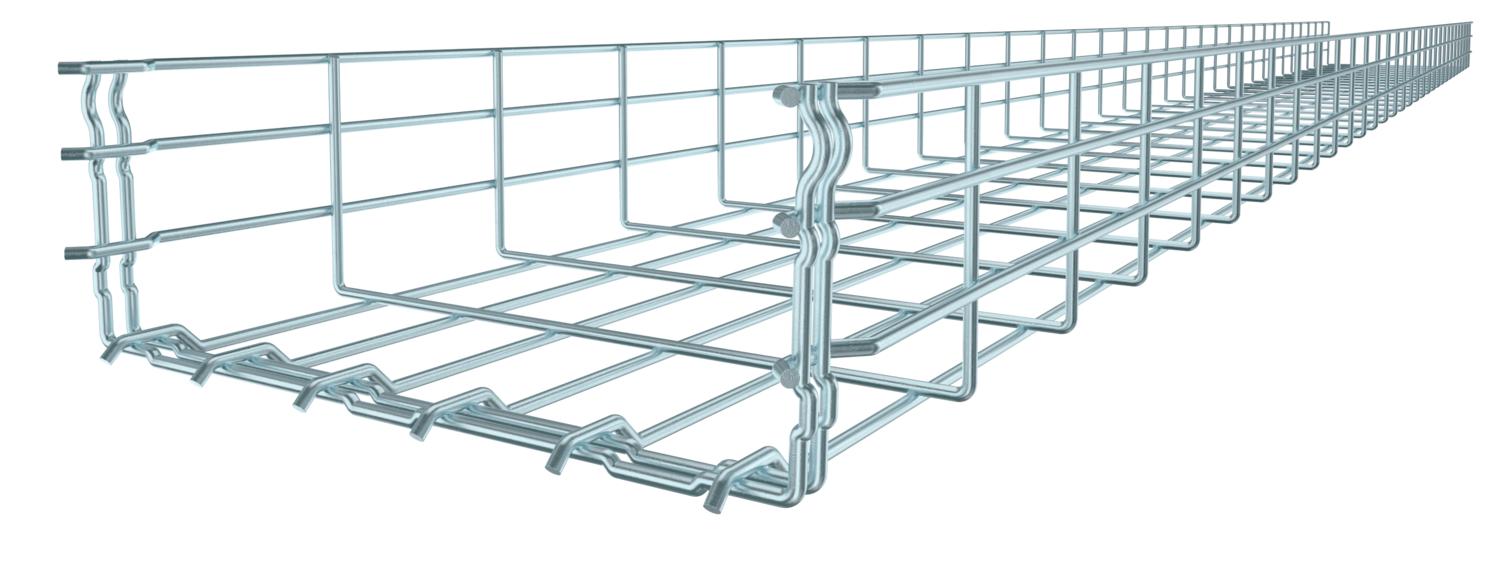

GRM 105 300 G 3000 mm 300 mm 105 mm 4,8 mm 268 cm² ne 6002408
3 m
GRM 105 400 G 3000 mm 400 mm 105 mm 4,8 mm 363 cm² ne 6002410
3 m
GRM 105 450 G 3000 mm 450 mm 105 mm 4,8 mm 411 cm² ne 6002413
3 m
GRM 105 500 G 3000 mm 500 mm 105 mm 4,8 mm 459 cm² ne 6002415
3 m
GRM 105 600 G 3000 mm 600 mm 105 mm 4,8 mm 554 cm² ne 6002417
3 m
Pribor

Sistemski dodatki

Proizvodi Tip Št. art. Količina Min. prodajna enota
Pokrov za mrežni kanal, zaskočni FS Pokrov za mrežni kanal, zaskočni FS DGRR 100 FS 6001842
3 m
Kotna spojka G Kotna spojka G GEV 36 G 6016715
20 Kos

Montažni pribor

Proizvodi Tip Št. art. Količina Min. prodajna enota

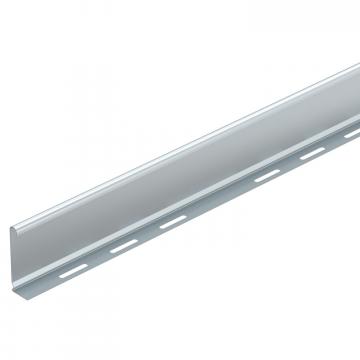

Pregrada 85 FS Pregrada 85 FS TSG 85 FS 6062114
3 m
Sidrišče za pritrditev pregrade Sidrišče za pritrditev pregrade KS GR A2 6062282
30 Kos
Robna pločevina za kable FS Robna pločevina za kable FS KAB GR FS 6220139
10 Kos
Prenosi

Prenesi
Prenesi
Prenesi

Pomoč pri izbiri GR-Magic® , 2.00MB , pdf
Prenesi
Prenesi
Prenesi

GRM 105 100 G / 6002402
