Mrežna polica GR-Magic® 55 A2 3000 | 500 | 55 | 4,8 | 220 | ne
morepic-1 morepic-2 video-1 video-2 video-3

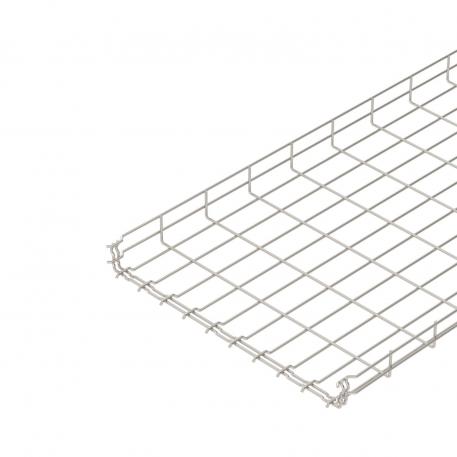

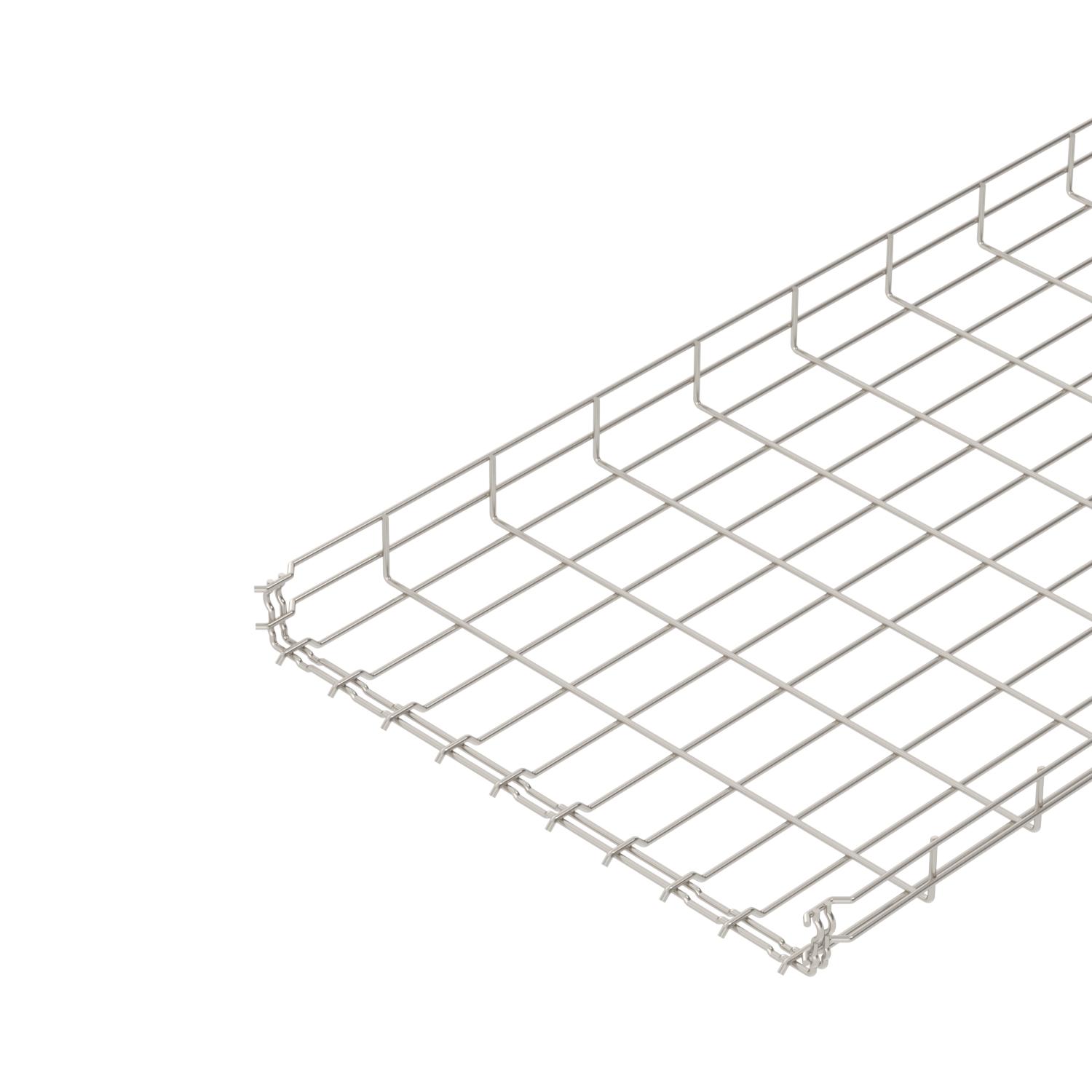

Mrežna polica GR-Magic® 55 A2

Št. art. 6001082 | EAN 4012196102259

3000 mm
55 mm
Opis izdelka

Opis izdelka

Mrežni kanal s spojko z višino stranice 55 mm.
Zaščita pred elektromagnetnim sevanjem brez pokrova 15 dB, s pokrovom 25 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Germany
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EC declaration of conformity according to EC directives
Tehnični podatki

Tehnični podatki

Brezvijačne spojke da

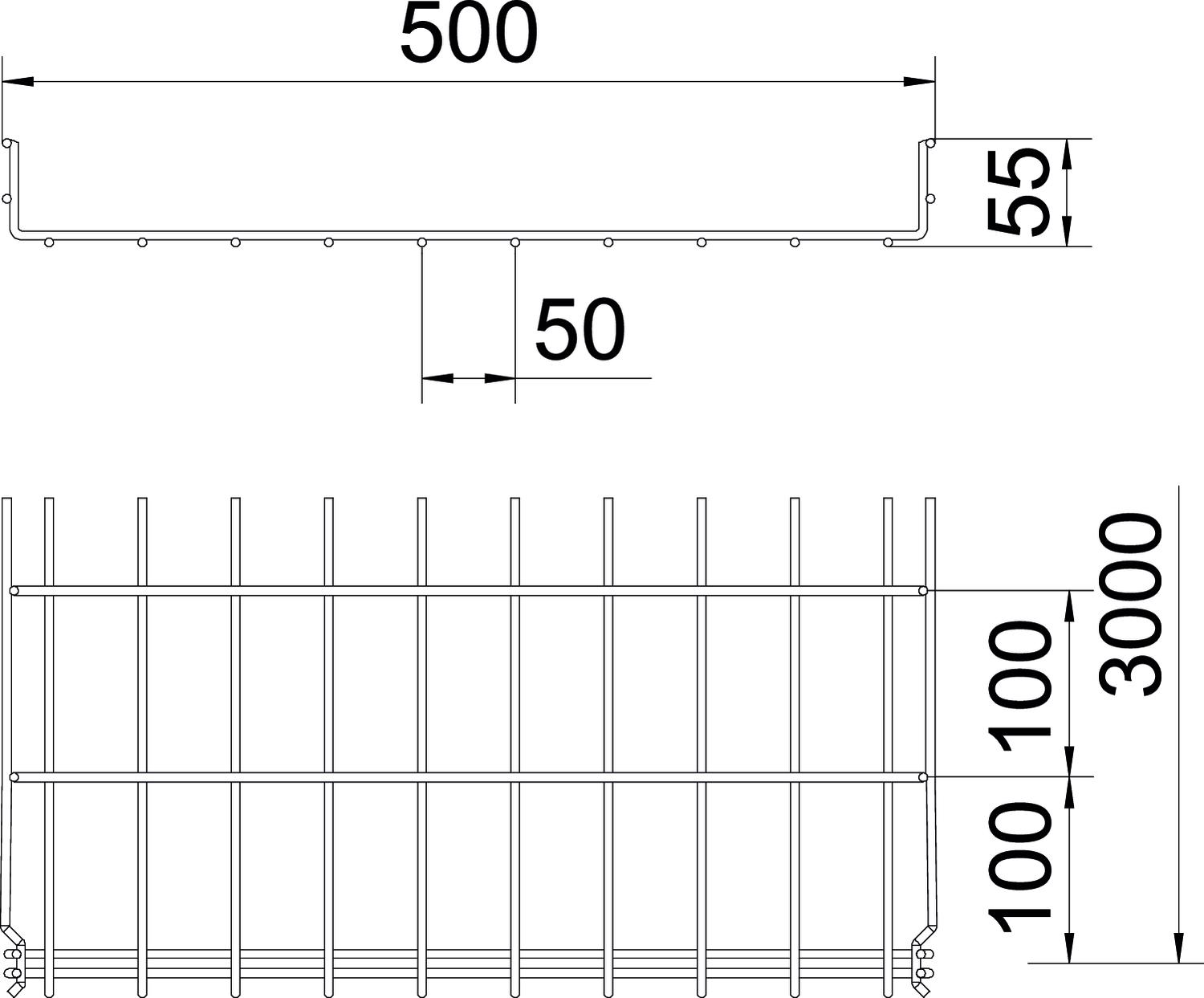

Dimenzija 55x500x3000
Dolžina 3000 mm
Integrirana ločilna pregrada brez
Izvedba spojke integrirana spojka
Korisni presjek 22000 mm²
Korisni presjek 220 cm²
Material Nerjaveče jeklo 1.4301
Mera B 500 mm
Mera H 58 mm
Nerjavno jeklo, luženo da
Oblika profila U-oblika
Ohranitev delovanja naprav ne
Površina surovo, naknadno obdelano
Premer žice 4,8 mm
Razmik nosilcev 1,0 m 0,9 kN/m
Razmik nosilcev 1,5 m 0,6 kN/m
Razmik nosilcev 2,0 m 0,3 kN/m
Razmik nosilcev 2,5 m 0,25 kN/m
Širina 500 mm
Širina 19,69 in
Višina 55 mm
Višina 2,17 in
Vrsta preizkusa obremenitve po IEC 61537 Tip II
Vrsta spojke sistema kabelskih nosilcev Zaskočna pritrditev

Tehnični podatki

Load diagram, mesh cable tray, type GRM 55 VA

Load diagram, mesh cable tray, type GRM 55 VA
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load scheme during testing Load scheme during testing
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
Vsi tipi

Vsi tipi

Tip Dolžina Širina Višina Premer žice Korisni presjek Ohranitev delovanja naprav Št. art. Količina Min. prodajna enota
GRM 55 50 A2 3000 mm 50 mm 55 mm 3,9 mm 16 cm² da 6001070
3 m
GRM 55 100 A2 3000 mm 100 mm 55 mm 3,9 mm 40 cm² da 6001072
3 m
GRM 55 150 A2 3000 mm 150 mm 55 mm 3,9 mm 63 cm² da 6001074
3 m
GRM 55 200 A2 3000 mm 200 mm 55 mm 3,9 mm 87 cm² da 6001076
3 m
GRM 55 300 A2 3000 mm 300 mm 55 mm 4,8 mm 129 cm² da 6001078
3 m
GRM 55 400 A2 3000 mm 400 mm 55 mm 4,8 mm 175 cm² da 6001080
3 m
GRM 55 500 A2 3000 mm 500 mm 55 mm 4,8 mm 220 cm² ne 6001082
3 m
GRM 55 600 A2 3000 mm 600 mm 55 mm 4,8 mm 265 cm² ne 6001085
3 m
Pribor

Sistemski dodatki

Proizvodi Tip Št. art. Količina Min. prodajna enota
Pokrov za mrežne police GRM, zaskočni Pokrov za mrežne police GRM, zaskočni DGRR 500 A2 6001872
3 m
Kotna spojka A2 Kotna spojka A2 GEV 36 A2 6016731
20 Kos

Montažni pribor

Proizvodi Tip Št. art. Količina Min. prodajna enota
Pregrada 45 A2 Pregrada 45 A2 TSG 45 A2 6062025
3 m
Sidrišče za pritrditev pregrade Sidrišče za pritrditev pregrade KS GR A2 6062282
30 Kos
