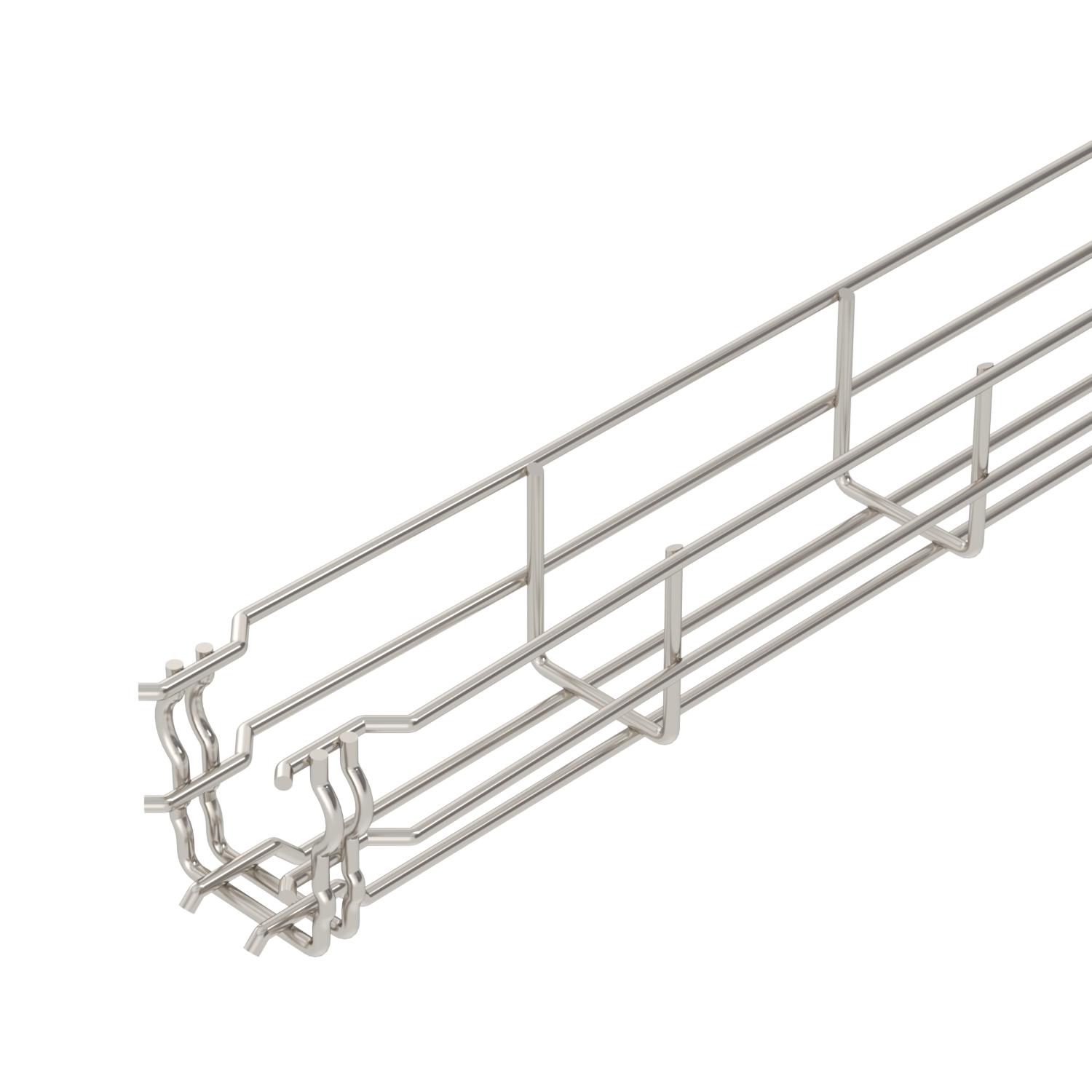

Mrežna polica GR-Magic® 55 A4

Št. art. 6001087 | EAN 4012195431046

3000 mm
55 mm
Opis izdelka
Opis izdelka
Mrežna polica višine 55 mm.
Zaščita pred elektromagnetnim sevanjem brez pokrova 15 dB, s pokrovom 25 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Germany
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • Razred očuvanja funkcije E30
  • Function maintenance class E60
  • Razred očuvanja funkcije E90
Tehnični podatki

Tehnični podatki

Barva legirano jeklo
Brezvijačne spojke da

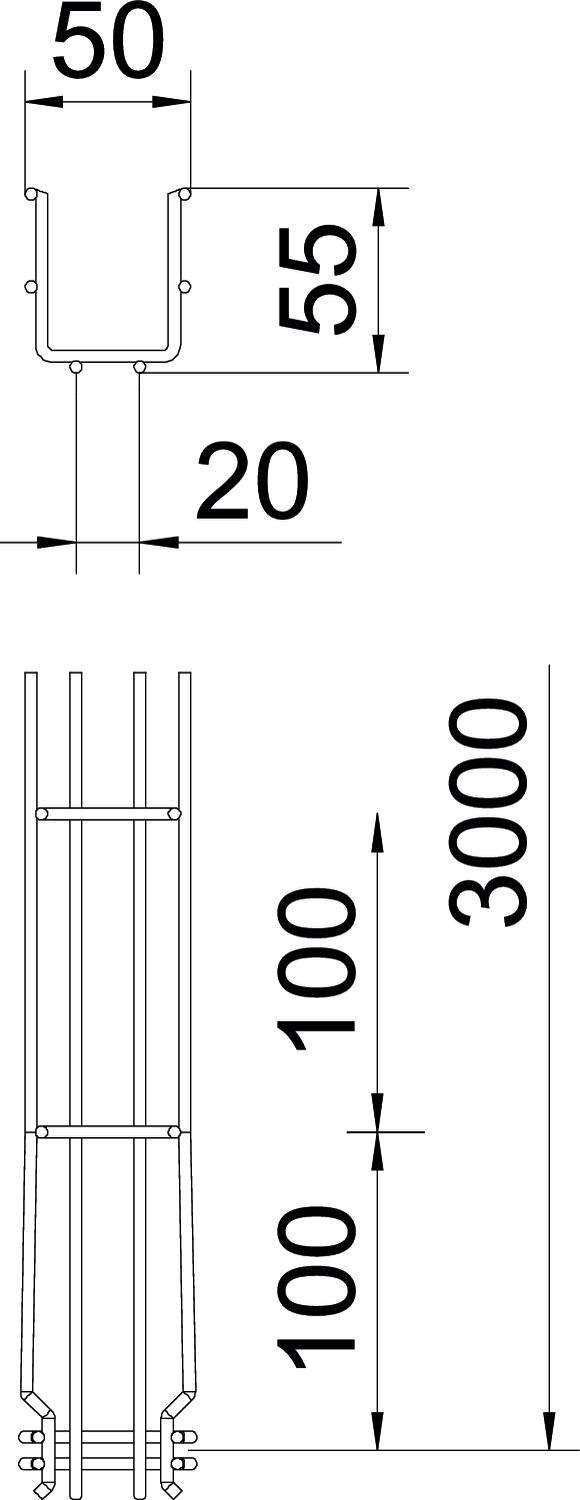

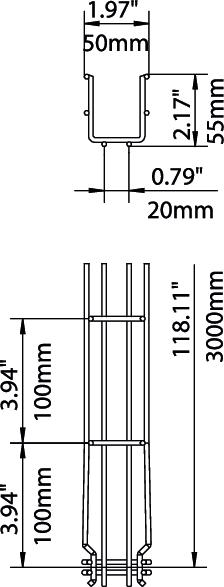

Dimenzija 55x50x3000
Dolžina 3000 mm
Integrirana ločilna pregrada brez
Izvedba spojke integrirana spojka
Izvedba za daljše razpone ne
Korisni presjek 1600 mm²
Korisni presjek 16 cm²
Material Nerjaveče legirano jeklo 1.4401
Mera B 52 mm
Mera H 58 mm
Nerjavno jeklo, luženo da
Oblika profila U-oblika
Odtis CO₂ (GWP) od zibelke do vrat 3,41 kg CO₂e / 1 Meter
Ohranitev delovanja naprav da
Površina surovo, naknadno obdelano
Požarna zaščita Ohranjevanje funkcij za kabelsko-specifično nosilno konstrukcijo
Premer žice 3,9 mm
Razmik nosilcev 1,0 m 0,35 kN/m
Razmik nosilcev 1,5 m 0,2 kN/m
Razmik nosilcev 2,0 m 0,1 kN/m
Razmik nosilcev 2,5 m 0,1 kN/m
Širina 50 mm
Širina 1,97 in
Višina 55 mm
Višina 2,17 in
Vrsta preizkusa obremenitve po IEC 61537 Tip II
Vrsta spojke sistema kabelskih nosilcev Zaskočna pritrditev

Tehnični podatki

Load diagram, mesh cable tray, type GRM 55 VA

Load diagram, mesh cable tray, type GRM 55 VA
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load scheme during testing Load scheme during testing
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
Vsi tipi

Vsi tipi

Tip Dolžina Širina Višina Premer žice Korisni presjek Ohranitev delovanja naprav Št. art. Količina Min. prodajna enota
GRM 55 50 A4 3000 mm 50 mm 55 mm 3,9 mm 16 cm² da 6001087
3 m
GRM 55 100 A4 3000 mm 100 mm 55 mm 3,9 mm 40 cm² da 6001088
3 m
GRM 55 150 A4 3000 mm 150 mm 55 mm 3,9 mm 63 cm² da 6001090
3 m
GRM 55 200 A4 3000 mm 200 mm 55 mm 3,9 mm 87 cm² da 6001091
3 m
GRM 55 300 A4 3000 mm 300 mm 55 mm 4,8 mm 129 cm² da 6001093
3 m
GRM 55 400 A4 3000 mm 400 mm 55 mm 4,8 mm 175 cm² da 6001095
3 m
GRM 55 500 A4 3000 mm 500 mm 55 mm 4,8 mm 220 cm² ne 6001097
3 m
GRM 55 600 A4 3000 mm 600 mm 55 mm 4,8 mm 265 cm² ne 6001099
3 m
Pribor

Sistemski dodatki

Proizvodi Tip Št. art. Količina Min. prodajna enota
Kotna spojka A4 Kotna spojka A4 GEV 36 A4 6016764
10 Kos
