Mrežna polica GR-Magic® 55 FT 3000 | 100 | 55 | 3,9 | 40 | da

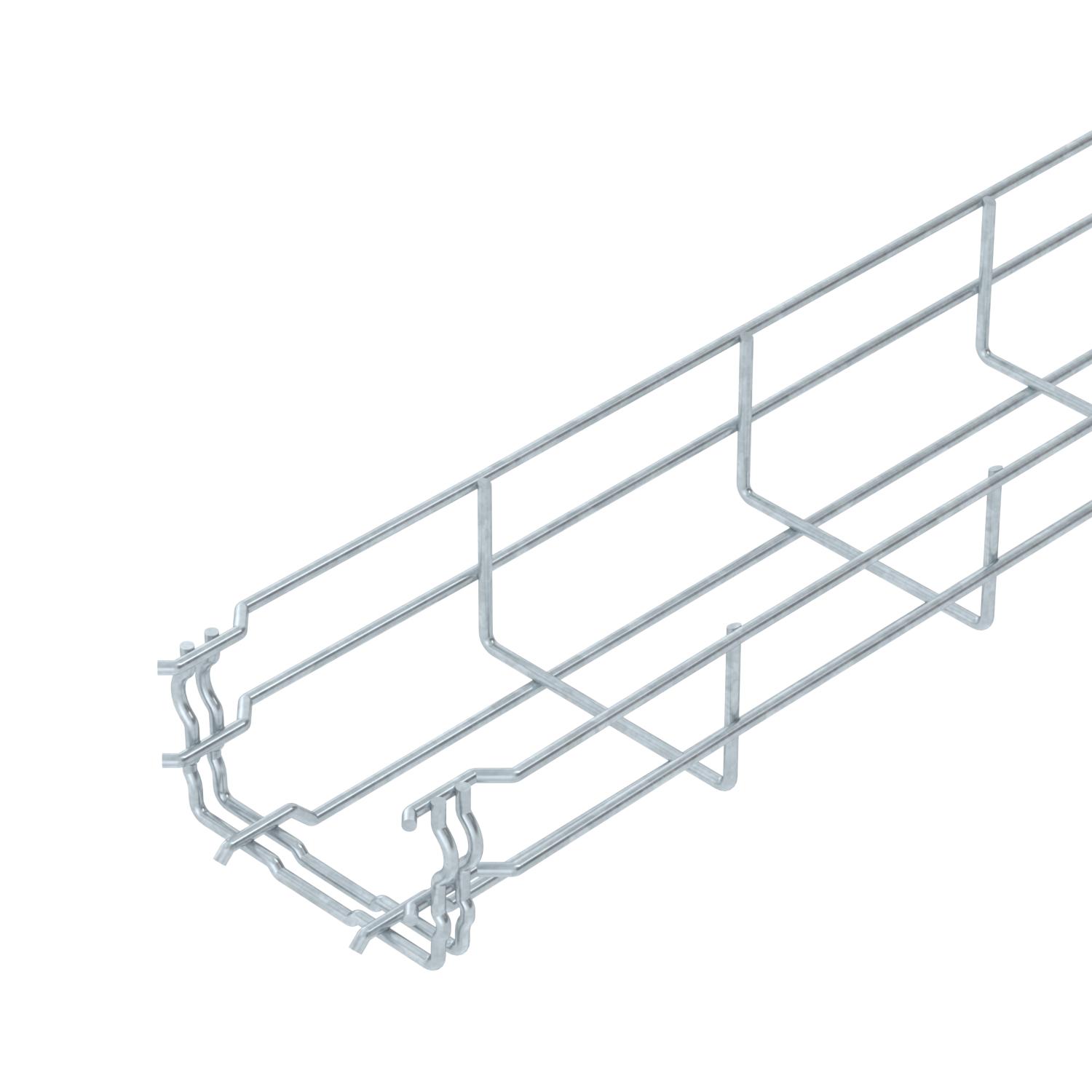

Mrežna polica GR-Magic® 55 FT

Št. art. 6001416 | EAN 4012196814879

Št. art. / Tip

Dolžina	3000 mm

Širina

Višina	55 mm

Premer žice

Korisni presjek

Ohranitev delovanja naprav

Opis izdelka

Opis izdelka

Mrežni kanal s spojko z višino stranice 55 mm.
Zaščita pred elektromagnetnim sevanjem brez pokrova 15 dB, s pokrovom 25 dB.
Točni podatki o klasifikaciji UL so navedeni v zadevni odobritvi.

Tehnični podatki

Tehnični podatki

Barva	cink
Brezvijačne spojke	da

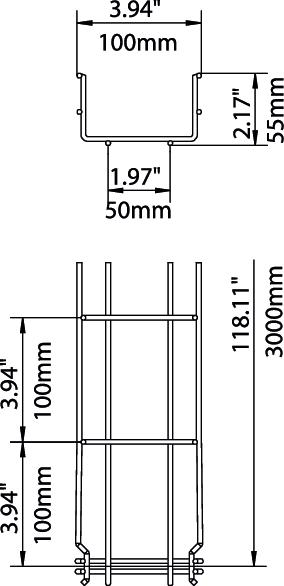

Dimenzija	55x100x3000
Dolžina	3000 mm
Integrirana ločilna pregrada	brez
Izvedba spojke	integrirana spojka
Izvedba za daljše razpone	ne
Korisni presjek	4000 mm²
Korisni presjek	40 cm²
Material	Jeklo
Mera B	100 mm
Mera H	58 mm
Nerjavno jeklo, luženo	ne
Oblika profila	U-oblika
Odtis CO₂ (GWP) od zibelke do vrat	0,258 kg CO₂e / 1 Meter

Ohranitev delovanja naprav	da
Površina	vroče pocinkano
Požarna zaščita	Ohranjevanje funkcij za kabelsko-specifično nosilno konstrukcijo
Premer žice	3,9 mm
Razmik nosilcev 1,0 m	0,35 kN/m
Razmik nosilcev 1,5 m	0,2 kN/m
Razmik nosilcev 2,0 m	0,1 kN/m
Razmik nosilcev 2,5 m	0,1 kN/m
Širina	100 mm
Širina	3,94 in
Višina	55 mm
Višina	2,17 in
Vrsta preizkusa obremenitve po IEC 61537	Tip II
Vrsta spojke sistema kabelskih nosilcev	Zaskočna pritrditev

Tehnični podatki

Diagram obremenitve mrežnega kanala GR-Magic tipa GRM 55

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Višina	Premer žice	Korisni presjek	Ohranitev delovanja naprav	Št. art.	Količina	Min. prodajna enota
GRM 55 50 FT	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	da	6001415	m	3 m
GRM 55 100 FT	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	da	6001416	m	3 m
GRM 55 150 FT	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	da	6001418	m	3 m
GRM 55 200 FT	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	da	6001420	m	3 m
GRM 55 200 4.8FT	3000 mm	200 mm	55 mm	4,8 mm	87 cm²	da	6001421	m	3 m
GRM 55 300 FT	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	da	6001424	m	3 m
GRM 55 400 FT	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	da	6001428	m	3 m
GRM 55 500 FT	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	ne	6001432	m	3 m
GRM 55 600 FT	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	ne	6001436	m	3 m

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota

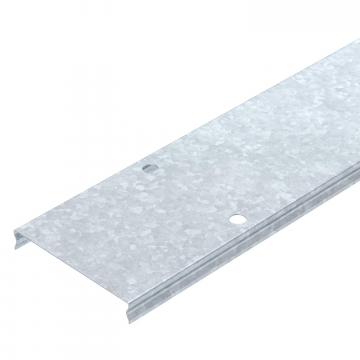

Pokrov za mrežni kanal, zaskočni FT	DGRR 100 FT	6001822	m	3 m
Kotna spojka FT	GEV 36 FT	6016723	Kos	20 Kos

Montažni pribor

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Sidrišče za pritrditev pregrade	KS GR A2	6062282	Kos	30 Kos
Pregrada 45 DD	TSG 45 DD	6062321	m	3 m
Robna pločevina za kable FT	KAB GR FT	6220142	Kos	10 Kos
Adapter mrežnega kanala za strešni skoznjik, tip 165 MBG 8-10	165 MBG HGRM	5218886	Kos	50 Kos
