Mrežna polica GR-Magic® 55 FT 3000 | 600 | 55 | 4,8 | 265 | ne

Mrežna polica GR-Magic® 55 FT

Št. art. 6001436 | EAN 4012196815234

Št. art. / Tip

Dolžina	3000 mm

Širina

Višina	55 mm

Premer žice

Korisni presjek

Ohranitev delovanja naprav

Opis izdelka

Opis izdelka

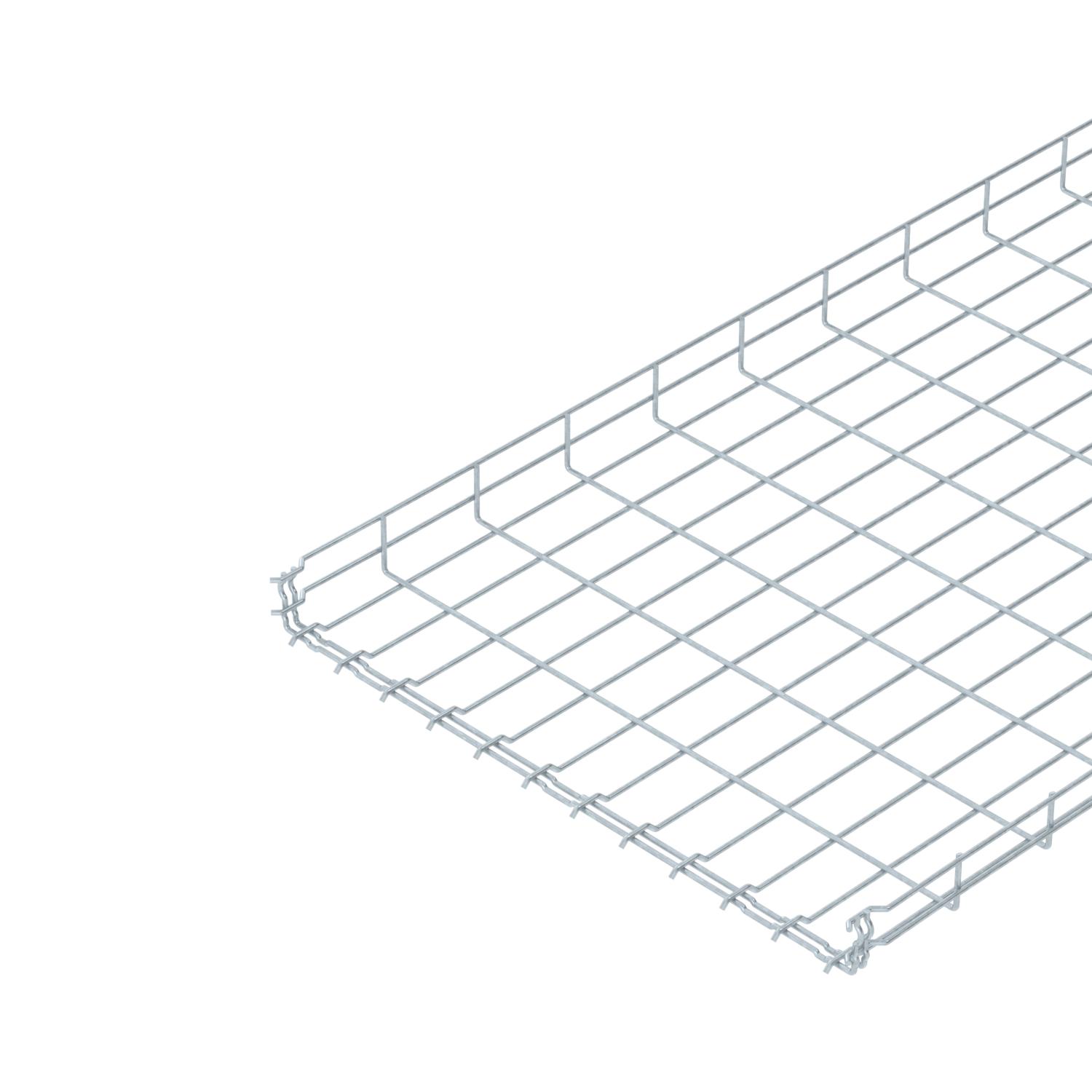

Mrežni kanal s spojko z višino stranice 55 mm.
Zaščita pred elektromagnetnim sevanjem brez pokrova 15 dB, s pokrovom 25 dB.
Točni podatki o klasifikaciji UL so navedeni v zadevni odobritvi.

Tehnični podatki

Tehnični podatki

Barva	cink
Brezvijačne spojke	da

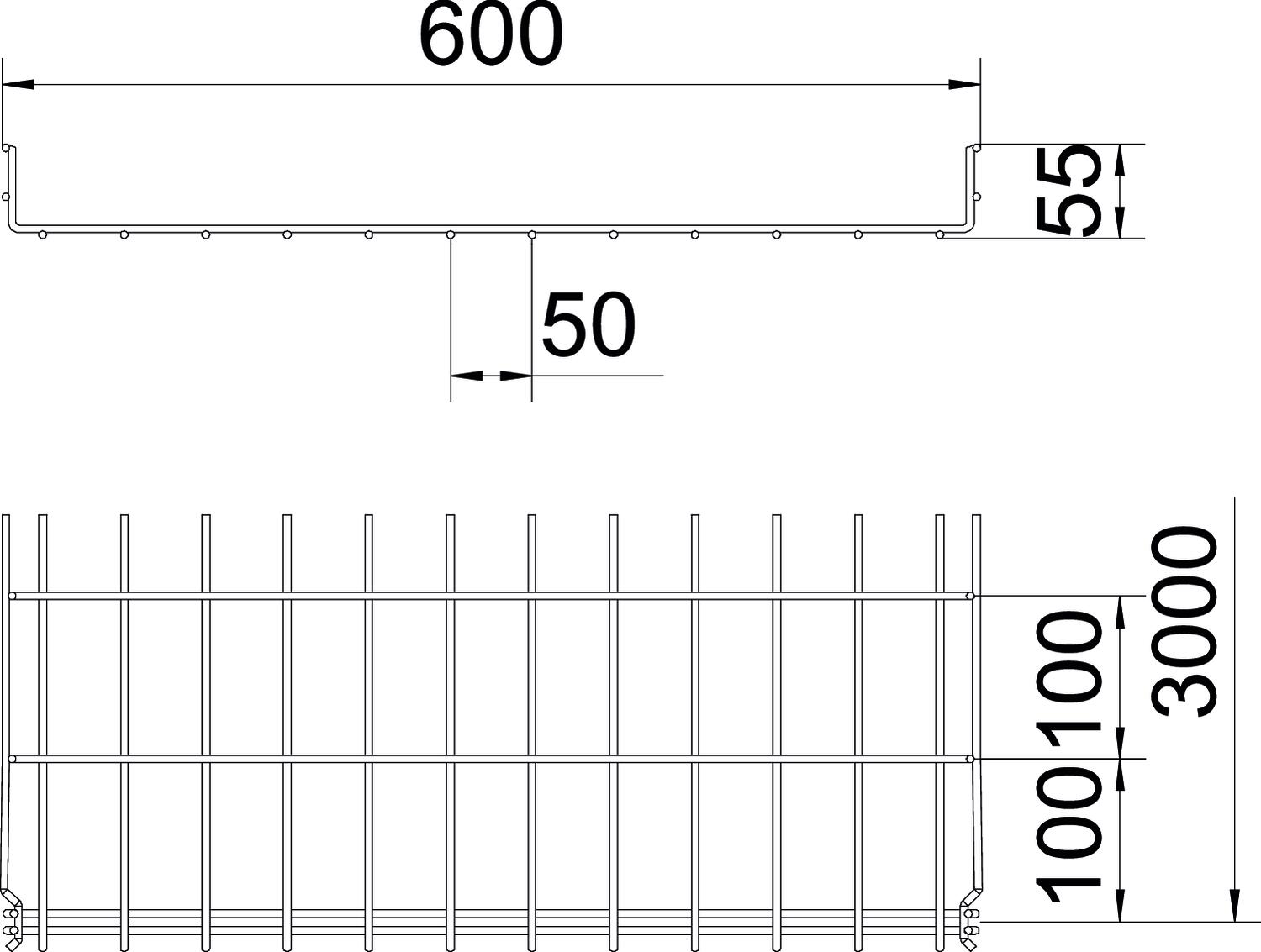

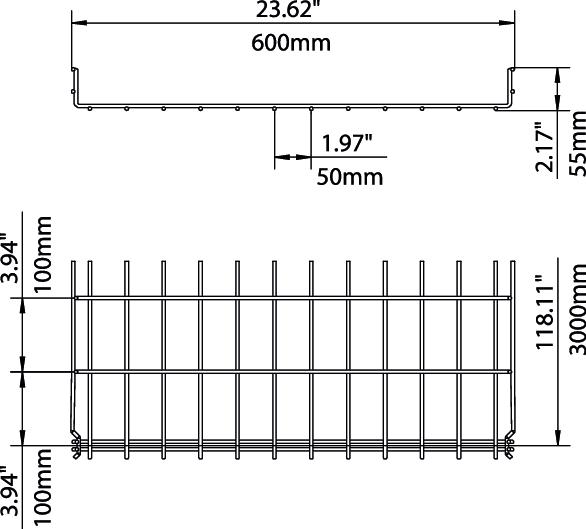

Dimenzija	55x600x3000
Dolžina	3000 mm
Integrirana ločilna pregrada	brez
Izvedba spojke	integrirana spojka
Izvedba za daljše razpone	ne
Korisni presjek	26500 mm²
Korisni presjek	265 cm²
Material	Jeklo
Mera B	600 mm
Mera H	58 mm
Nerjavno jeklo, luženo	ne
Oblika profila	U-oblika

Odtis CO₂ (GWP) od zibelke do vrat	6,719 kg CO₂e / 1 Meter
Ohranitev delovanja naprav	ne
Površina	vroče pocinkano
Premer žice	4,8 mm
Razmik nosilcev 1,0 m	0,9 kN/m
Razmik nosilcev 1,5 m	0,6 kN/m
Razmik nosilcev 2,0 m	0,3 kN/m
Razmik nosilcev 2,5 m	0,25 kN/m
Širina	23,62 in
Širina	600 mm
Višina	2,17 in
Višina	55 mm
Vrsta preizkusa obremenitve po IEC 61537	Tip II
Vrsta spojke sistema kabelskih nosilcev	Zaskočna pritrditev

Tehnični podatki

Diagram obremenitve mrežnega kanala GR-Magic tipa GRM 55

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Višina	Premer žice	Korisni presjek	Ohranitev delovanja naprav	Št. art.	Količina	Min. prodajna enota
GRM 55 50 FT	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	da	6001415	m	3 m
GRM 55 100 FT	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	da	6001416	m	3 m
GRM 55 150 FT	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	da	6001418	m	3 m
GRM 55 200 FT	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	da	6001420	m	3 m
GRM 55 200 4.8FT	3000 mm	200 mm	55 mm	4,8 mm	87 cm²	da	6001421	m	3 m
GRM 55 300 FT	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	da	6001424	m	3 m
GRM 55 400 FT	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	da	6001428	m	3 m
GRM 55 500 FT	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	ne	6001432	m	3 m
GRM 55 600 FT	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	ne	6001436	m	3 m

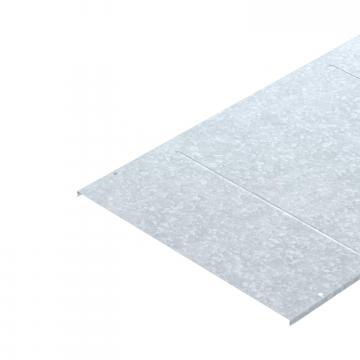

Pribor
