Mrežna polica GR-Magic® 55 G 3000 | 500 | 55 | 4,8 | 220 | ne

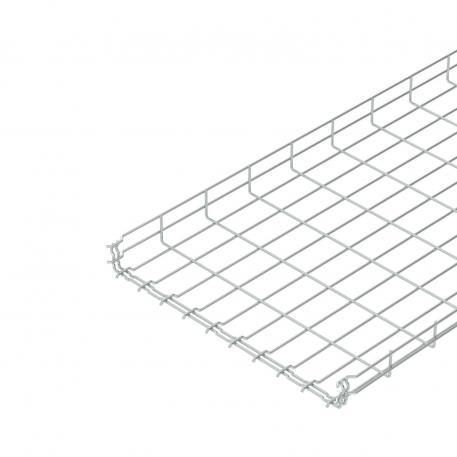

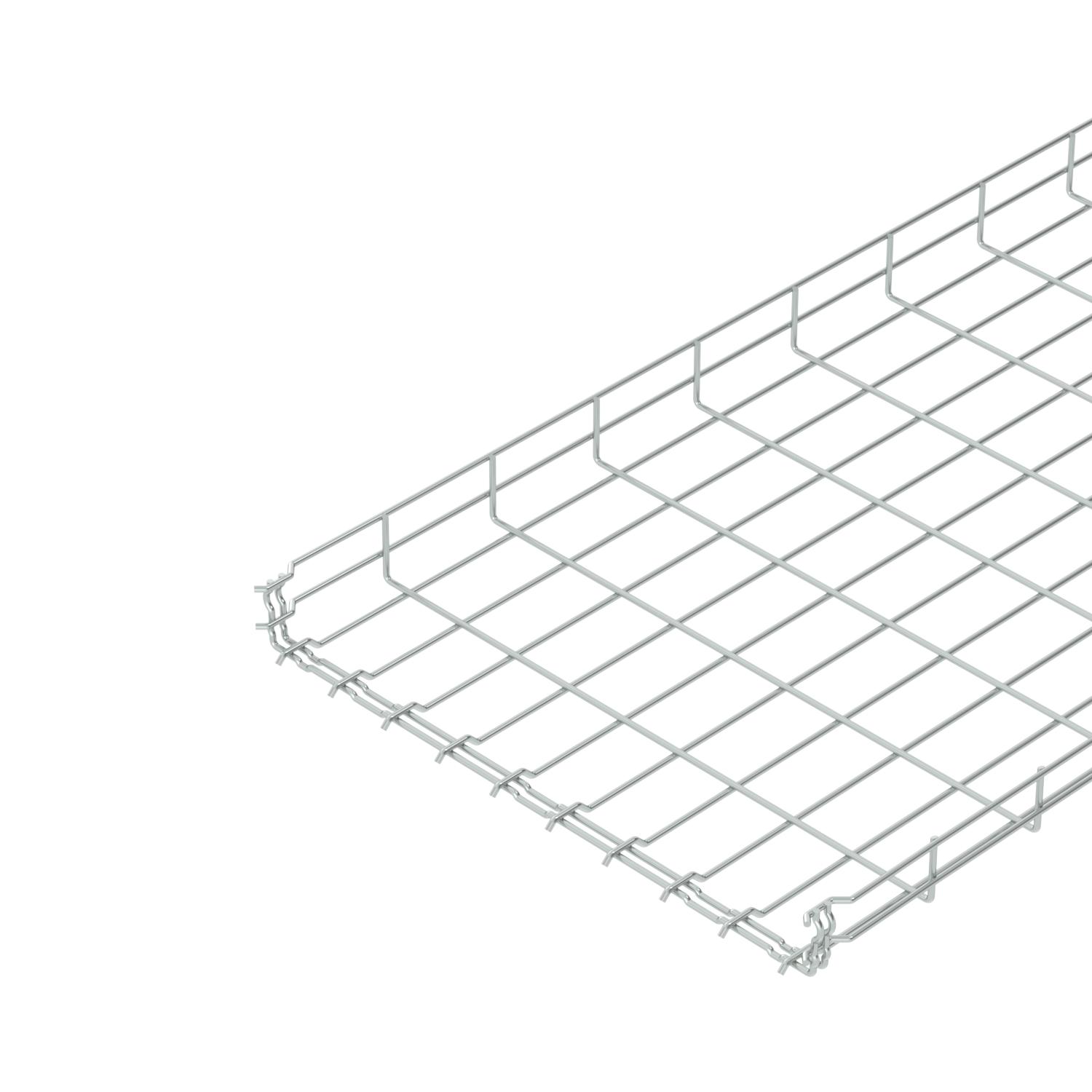

Mrežna polica GR-Magic® 55 G

Št. art. 6001452 | EAN 4012196858798

Št. art. / Tip

Dolžina	3000 mm

Širina

Višina	55 mm

Premer žice

Korisni presjek

Ohranitev delovanja naprav

Opis izdelka

Opis izdelka

Mrežni kanal z oblikovano spojko, višina stranice 55 mm.
Zaščita pred elektromagnetnim sevanjem brez pokrova 15 dB, s pokrovom 25 dB.
Točni podatki o klasifikaciji UL so navedeni v zadevni odobritvi.

Tehnični podatki

Tehnični podatki

Brezvijačne spojke	da

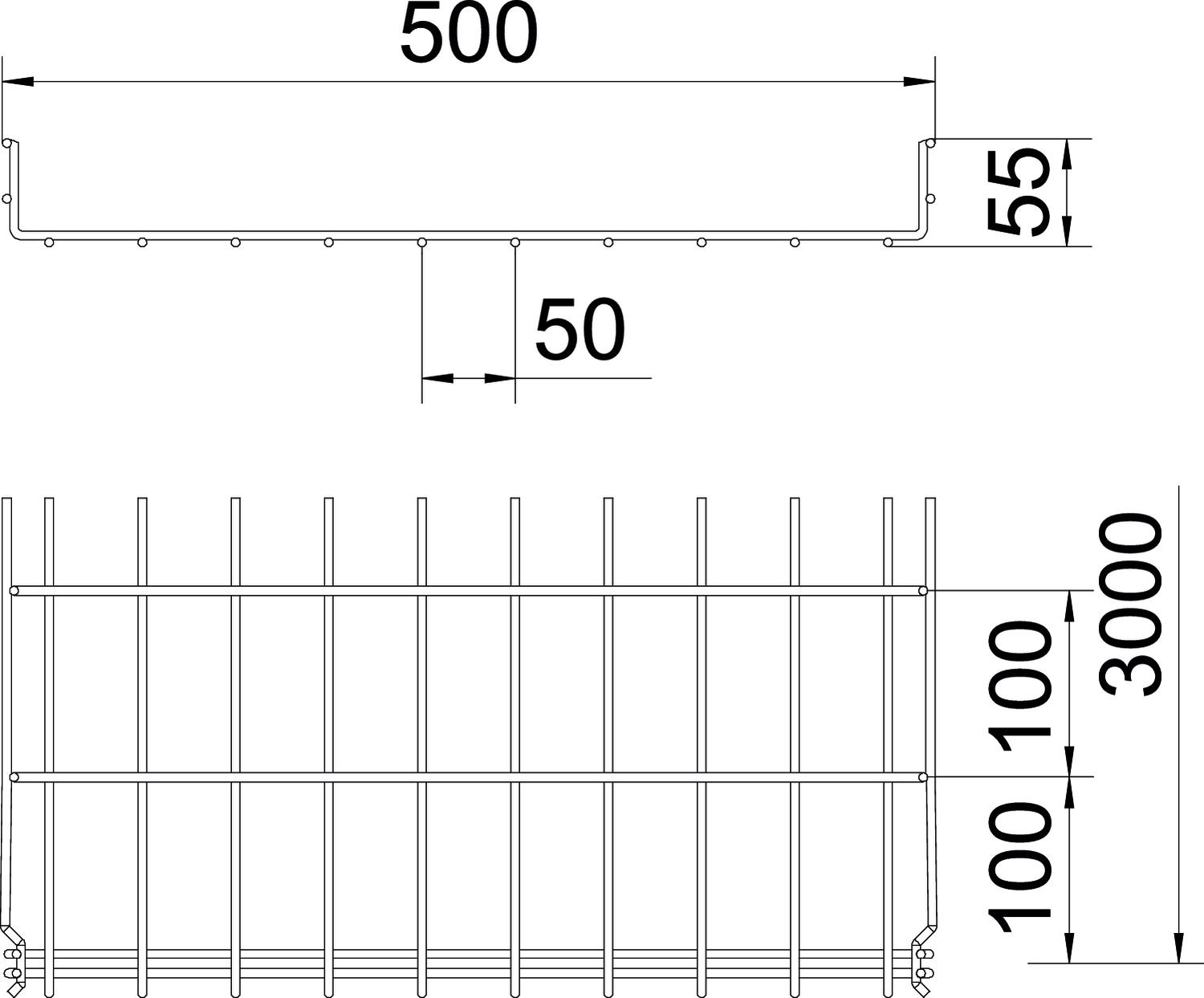

Dimenzija	55x500x3000
Dolžina	3000 mm
Integrirana ločilna pregrada	brez
Izvedba spojke	integrirana spojka
Izvedba za daljše razpone	ne
Korisni presjek	220 cm²
Korisni presjek	22000 mm²
Material	Jeklo
Mera B	500 mm
Mera H	58 mm
Nerjavno jeklo, luženo	ne
Oblika profila	U-oblika
Ohranitev delovanja naprav	ne

Površina	galvansko cinkano
Požarna zaščita	Vstavek za protipožarne strope
Premer žice	4,8 mm
Razmik nosilcev 1,0 m	0,9 kN/m
Razmik nosilcev 1,5 m	0,6 kN/m
Razmik nosilcev 2,0 m	0,3 kN/m
Razmik nosilcev 2,5 m	0,25 kN/m
Širina	19,69 in
Širina	500 mm
Višina	2,17 in
Višina	55 mm
Vrsta preizkusa obremenitve po IEC 61537	Tip II
Vrsta spojke sistema kabelskih nosilcev	Zaskočna pritrditev

Tehnični podatki

Diagram obremenitve mrežnega kanala GR-Magic tipa GRM 55

Permitted cable tray/ladder load in kN/m without man load
Support width in m
Rail bend in mm at permitted kN/m
Load scheme during testing
Load curve with cable tray/ladder width in mm
Strut bend curve according to support width

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Višina	Premer žice	Korisni presjek	Ohranitev delovanja naprav	Št. art.	Količina	Min. prodajna enota
GRM 55 50 G	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	da	6001441	m	3 m
GRM 55 100 G	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	da	6001442	m	3 m
GRM 55 150 G	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	da	6001444	m	3 m
GRM 55 200 G	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	da	6001446	m	3 m
GRM 55 200 4.8 G	3000 mm	200 mm	55 mm	4,8 mm	87 cm²	da	6001447	m	3 m
GRM 55 300 G	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	da	6001448	m	3 m
GRM 55 400 G	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	da	6001450	m	3 m
GRM 55 450 G	3000 mm	450 mm	55 mm	4,8 mm	195 cm²	ne	6001451	m	3 m
GRM 55 500 G	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	ne	6001452	m	3 m
GRM 55 600 G	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	ne	6001454	m	3 m
