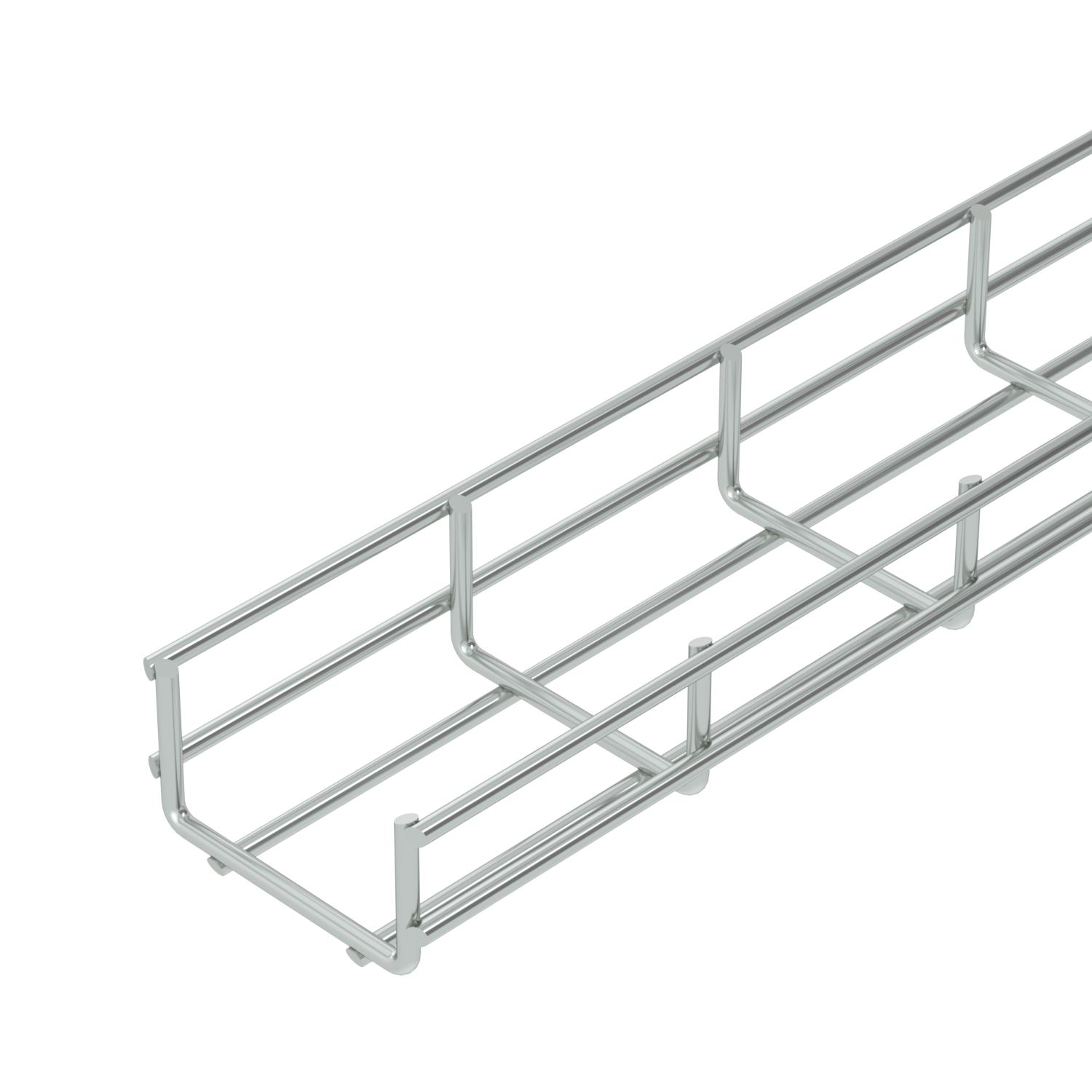

Mrežna polica za večje obremenitve SGR 55 G

Št. art. 6005470 | EAN 4012196397778

6005470 / SGR 55 100 G
3000 mm
100 mm
55 mm
6 mm
40 cm²
ne
Opis izdelka

Opis izdelka

Mrežna polica iz zavarjenih jeklenih žic višine 55 mm.
Zaščita pred elektromagnetnim sevanjem brez pokrova 15 dB, s pokrovom 25 dB.
  • Magnetic shield insulation
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • Mesh cable tray, slant height 55 mm
Tehnični podatki

Tehnični podatki

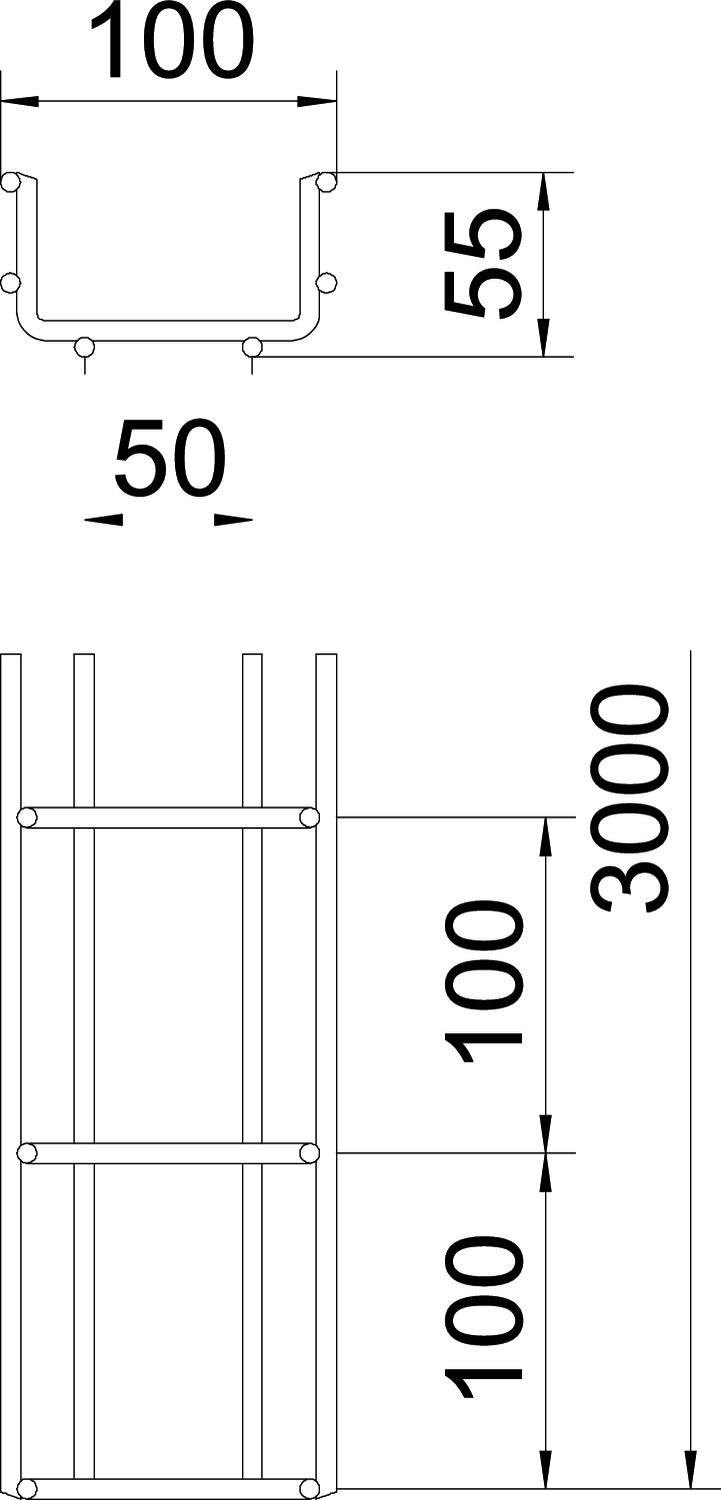

Dimenzija 55x100x3000
Dolžina 3000 mm
Izvedba spojke brez spojke
Izvedba za daljše razpone ne
Korisni presjek 4000 mm²
Korisni presjek 40 cm²
Material Jeklo
Mera B 100 mm
Nerjavno jeklo, luženo ne
Oblika profila U-oblika
Ohranitev delovanja naprav ne
Površina galvansko cinkano
Premer žice 6 mm
Razmik nosilcev 1,0 m 2 kN/m
Razmik nosilcev 1,5 m 1,15 kN/m
Razmik nosilcev 2,0 m 0,75 kN/m
Razmik nosilcev 3,0 m 0,4 kN/m
Širina 100 mm
Širina 3,94 in
Višina 2,17 in
Višina 55 mm
Vrsta preizkusa obremenitve po IEC 61537 Tip II
Vrsta spojke sistema kabelskih nosilcev privito

Tehnični podatki

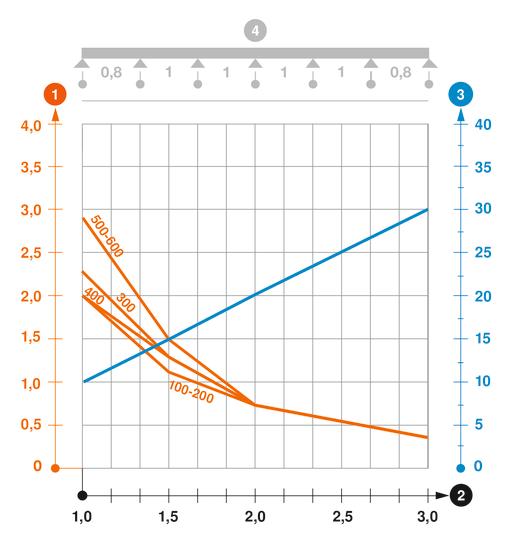

Diagram obremenitve mrežne police tipa SGR 55

Diagram obremenitve mrežne police tipa SGR 55
  • Permitted cable tray/ladder load in kN/m without man load Permitted cable tray/ladder load in kN/m without man load
  • Support width in m Support width in m
  • Rail bend in mm at permitted kN/m Rail bend in mm at permitted kN/m
  • Load scheme during testing Load scheme during testing
  • Load curve with cable tray/ladder width in mm Load curve with cable tray/ladder width in mm
  • Strut bend curve according to support width Strut bend curve according to support width
Vsi tipi

Vsi tipi

Tip Dolžina Širina Višina Premer žice Korisni presjek Ohranitev delovanja naprav Št. art. Količina Min. prodajna enota
SGR 55 100 G 3000 mm 100 mm 55 mm 6 mm 40 cm² ne 6005470
3 m
Pribor

Sistemski dodatki

Proizvodi Tip Št. art. Količina Min. prodajna enota

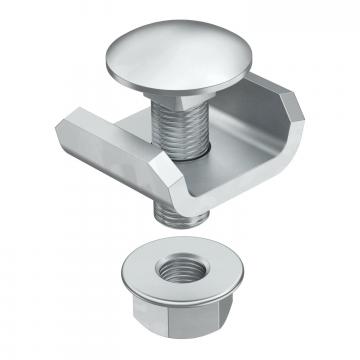

Spojka G Spojka G GUV 6 G 6016572
20 Kos

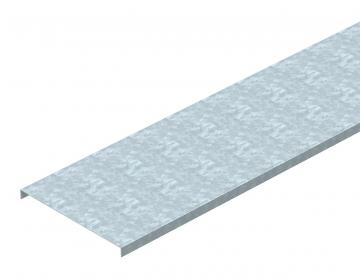

Pokrov, neperforiran FS Pokrov, neperforiran FS DRLU 100 FS 6052103
3 m

Montažni pribor

Proizvodi Tip Št. art. Količina Min. prodajna enota
Pregrada 45 FS Pregrada 45 FS TSG 45 FS 6062033
3 m
Zaponka za pokrov, univerzalna A2 Zaponka za pokrov, univerzalna A2 DKU A2 6065600
20 Kos
Robna pločevina za kable FS Robna pločevina za kable FS KAB GR FS 6220139
10 Kos
