Navojna palica G 1000 1000 | 8.8 | M10

morepic-1

morepic-2

Navojna palica G 1000

Št. art. 3141209 | EAN 4012195253396

Št. art. / Tip

Dolžina	1000 mm

Trdnostni razred navojne palice	8.8

Navoj

Opis izdelka

Opis izdelka

Navojna šipka prema DIN 976.

Tehnični podatki

Tehnični podatki

Dimenzija	M10x1000mm
Dolžina	1000 mm
Levi navoj	ne
Material	Jeklo
Mera d	10 mm
Mera L	1000 mm

Metrični navoj	10
Navoj	M10
Površina	galvansko cinkano
Prelomna obremenitev	23,2 kN
Trdnostni razred navojne palice	8.8

Vsi tipi

Vsi tipi

Tip	Dolžina	Trdnostni razred navojne palice	Navoj	Št. art.	Količina	Min. prodajna enota
TR M6 1M G	1000 mm	8.8	M6	3141047	Kos	10 Kos
TR M8 1M G	1000 mm	8.8	M8	3141128	Kos	10 Kos
TR M10 1M G	1000 mm	8.8	M10	3141209	Kos	10 Kos
TR M12 1M G	1000 mm	8.8	M12	3141306	Kos	10 Kos

Prenosi

Podatkovni list TR M10 1M G / 3141209 , 0.18MB , pdf

Vodič Požarna zaščita v elektrotehniki – vodič za ognjevarne inštalacije v zgradbah , 2.10MB , pdf

Brošura Zwischendeckeninstallationen , 2.70MB , pdf

Katalog Fastening materials , 19.78MB , pdf

EU-Izjava o skladnosti TR M10 1M G / 3141209 , 0.05MB , pdf

Prenesi

REACH Izjava o skladnosti TR M10 1M G / 3141209 , 0.12MB , pdf

Prenesi

RoHS Izjava o skladnosti TR M10 1M G / 3141209 , 0.12MB , pdf

Prenesi

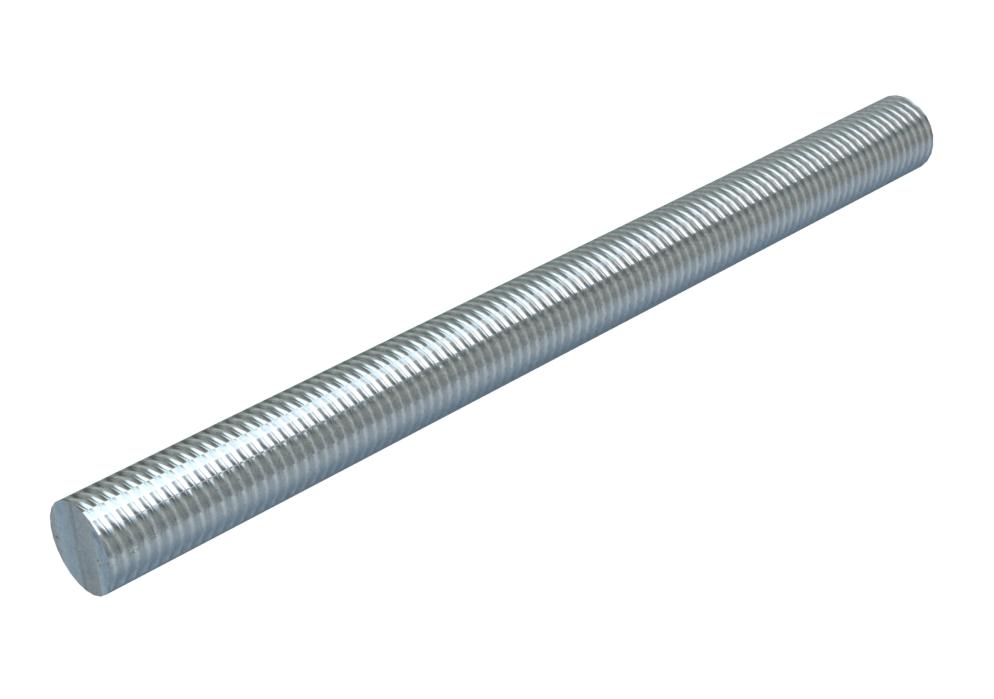

Grafika izdelka TR M10 1M G / 3141209, 30.75 kB, jpg

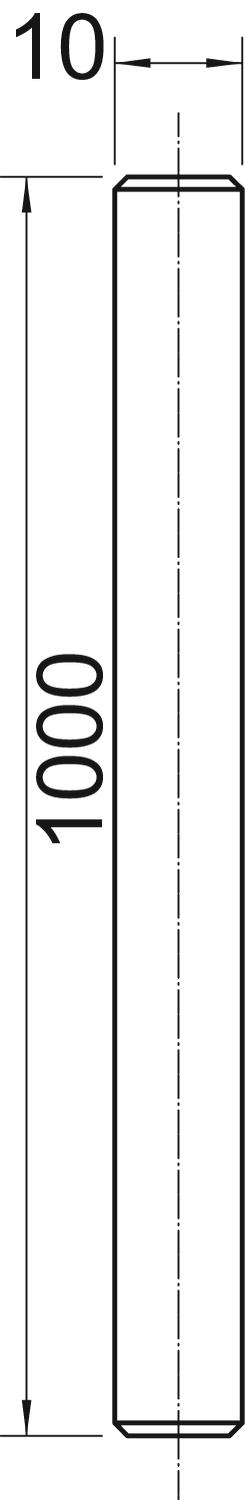

Dimenzionirana risba TR M10 1M G / 3141209, 21.57 kB, jpg

TR M10 1M G / 3141209

3141209_KSTP1.stp, 6.27 kB
