- Opis izdelka
-

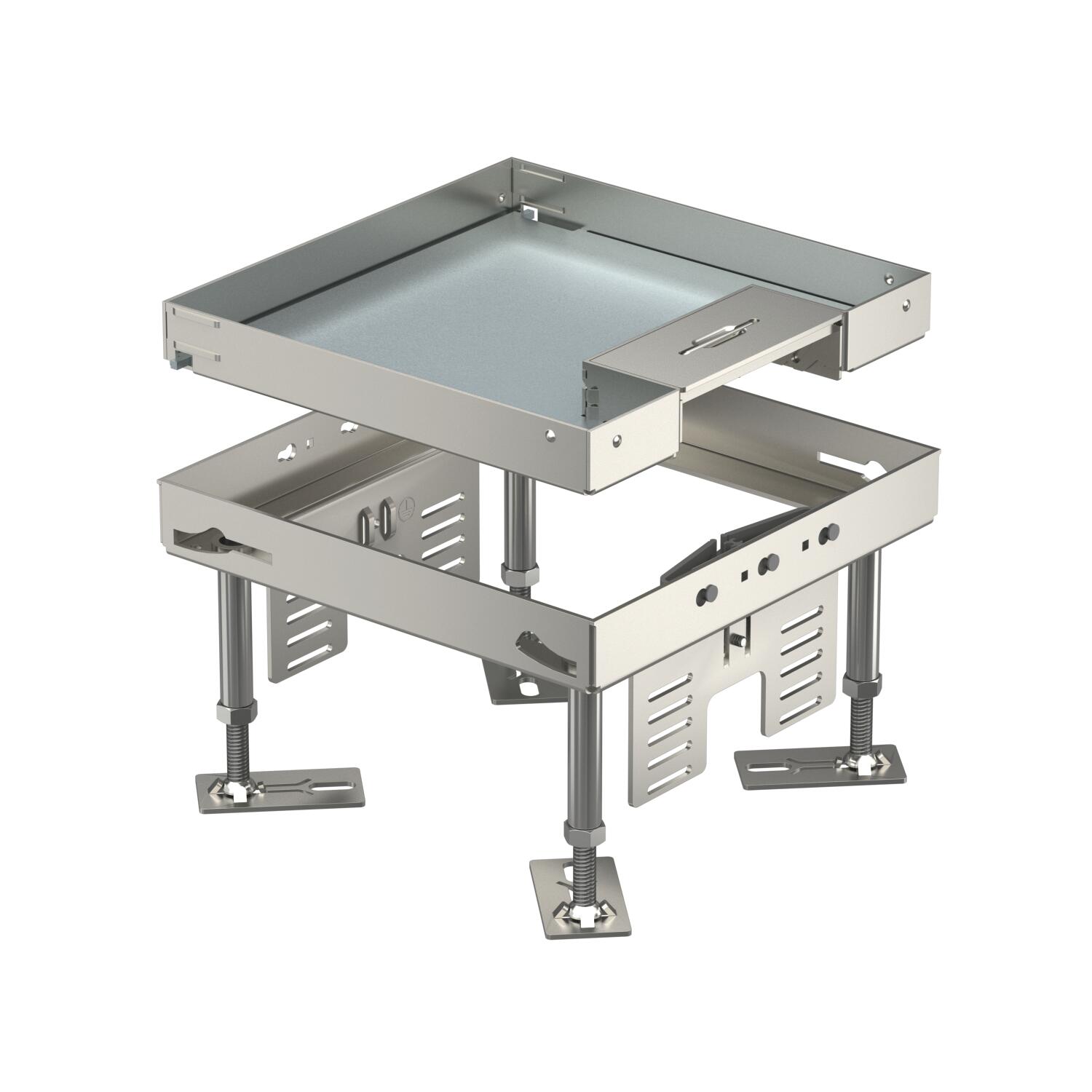

Opis izdelkaNivelirna kaseta velikosti 4, priključna, za vgradnjo elektroelementov v tla s suhim vzdrževanjem v notranjih prostorih.
Nivelirna kaseta, z izvodom za kable, 2-komorna. Instalirata se lahko 2 pokrivni plošči v izvedbi APMT2. Za vgradnjo 2 univerzalnih nosilcev UT3 za 4 posamične inštalacijske aparate z nosilnim obročem/nosilno sponko ali 6 aparatov Modul 45.
- Tehnični podatki
-
Tehnični podatki

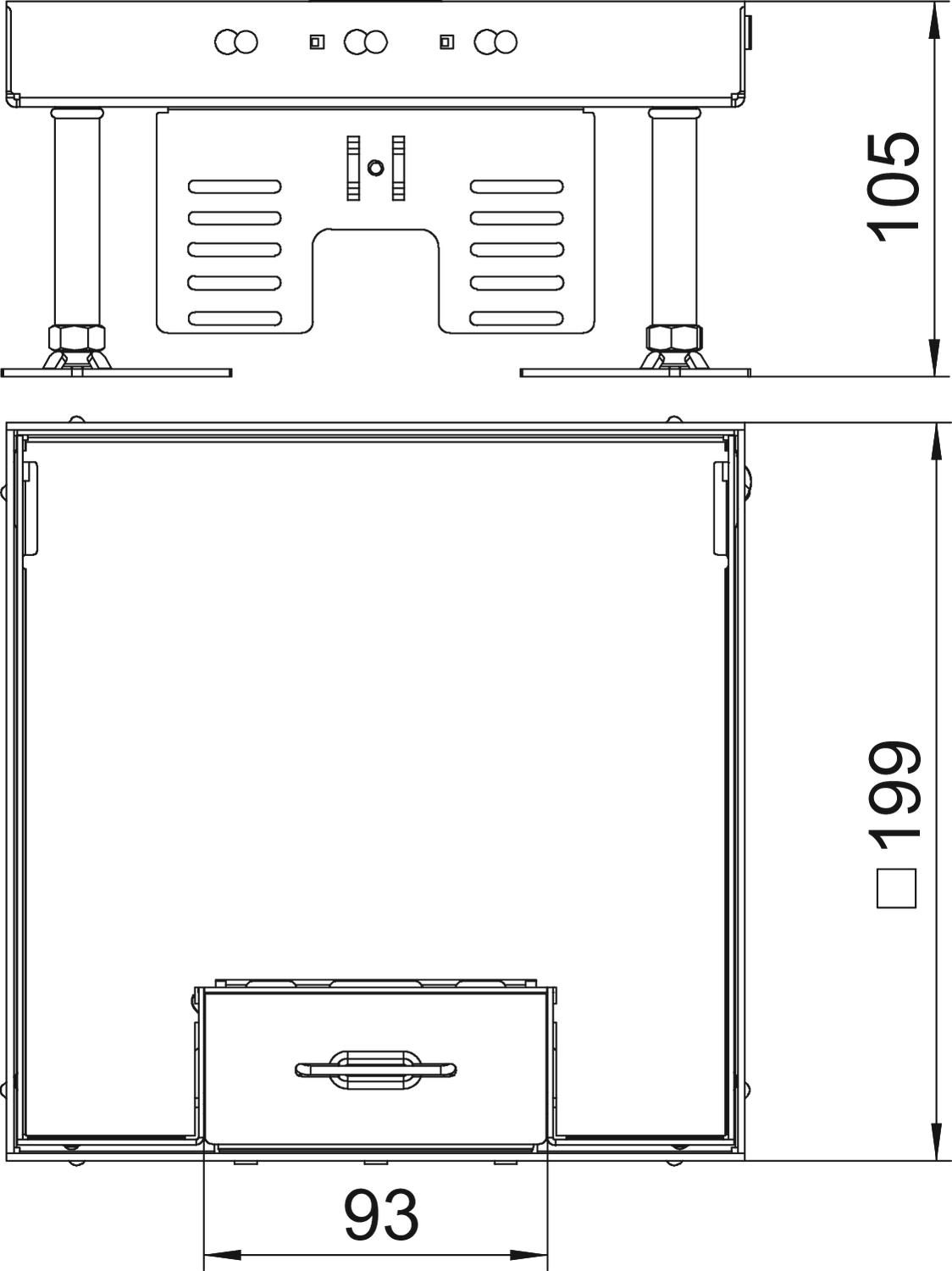

Debelina talne obloge 20 mm Dimenzija 200x200mm Dolžina 199 mm Dovoljenja VDE Globina za vgradnjo 105 mm IK-koda stopnje zaščite IK10 Izvedba kvadratno Izvedba kabelskega odvoda Vrtljivi izpust za kabel Izvedba za visoko obremenitev ne Ločljivo ne Maks. območje niveliranja 150 mm Maks. višina tal 150 mm Material Nerjaveče jeklo 1.4301 Mera H 105 mm Min. območje niveliranja 105 mm Min. višina tal 105 mm Navpična obremenitev, majhna površina do 3.000 N Navpična obremenitev, velika površina do 15.000 N Nazivna velikost za enote za vgradnjo aparatov 4 Nega tal suho Nosilec naprav za sprejem priključnih doz da Odtis CO₂ (GWP) od zibelke do vrat 14,8953 kg CO₂e / 1 Kos Primerno za dvojno talno vgradnjo da Primerno za votlo talno vgradnjo da Širina 199 mm Število izvodnic napeljav 1 Število nosilcev aparata 2 Število vgradnih naprav 6 Tip vgradnega sistema UT3 Vgradna dolžina 201 mm Vgradna širina 201 mm Vrsta zaščite (IP) v neuporabljenem stanju IP40 Vrsta zaščite (IP) v uporabljenem stanju IP20 - Vsi tipi
- Prenosi
-
Podatkovni list RKSN2 4 VS 20 / 7409208 , 0.23MB , pdfEU-Izjava o skladnosti RKSN2 4 VS 20 / 7409208 , 0.17MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE, RK RKN , 0.18MB , pdfNavodila za montažo Kvadratna kaseta z izpustom za kabel in nivelirnimi nožicami RKSN , 0.25MB , pdfNavodila za uporabo Cassettes RKSN , 0.32MB , pdf
