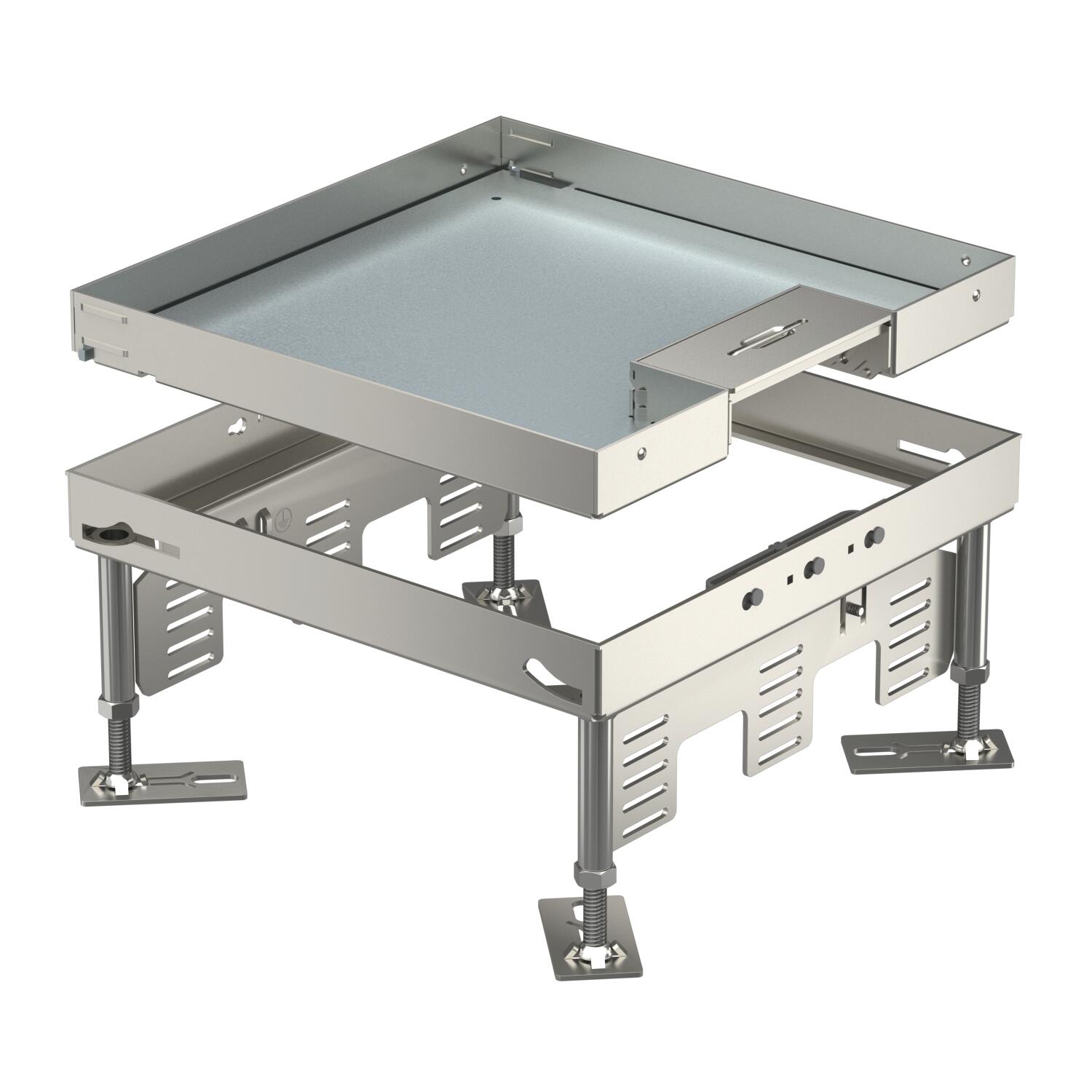

Nivelirna kaseta, z izvodom za kable, RKSN, nerjaveče jeklo
Št. art. 7409218 | EAN 4012195867227
- Opis izdelka
-
Opis izdelkaNivelirna kaseta velikosti 9, priključna, za vgradnjo elektroelementov v tla s suhim vzdrževanjem v notranjih prostorih.
Nivelirna kaseta, z izvodom za kable, trikomorna. Instalirajo se lahko 3 pokrivne plošče v izvedbi APMT5. Za vgradnjo 3 univerzalnih nosilcev UT4 za 9 posamičnih instalacijskih aparatov z nosilnim obročem/nosilno sponko ali 6 aparatov Modul 45.
-
- Tehnični podatki
-
Tehnični podatki

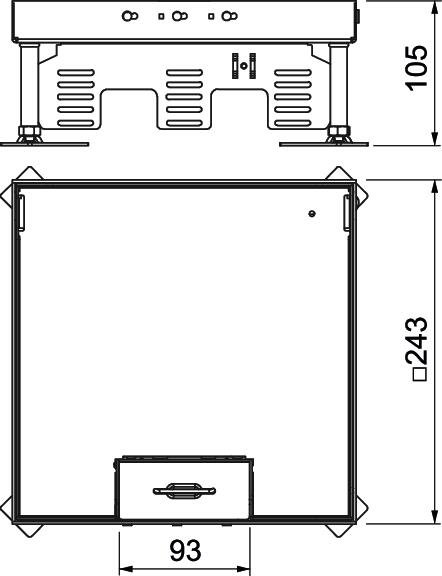

Debelina talne obloge 20 mm Dimenzija 243x243mm Dolžina 243 mm Dovoljenja VDE Globina za vgradnjo 105 mm IK-koda stopnje zaščite IK10 Izvedba kvadratno Izvedba kabelskega odvoda Vrtljivi izpust za kabel Izvedba za visoko obremenitev ne Ločljivo ne Maks. območje niveliranja 150 mm Maks. višina tal 150 mm Material Nerjaveče jeklo 1.4301 Mera H 105 mm Min. območje niveliranja 105 mm Min. višina tal 105 mm Navpična obremenitev, majhna površina do 3.000 N Navpična obremenitev, velika površina do 15.000 N Nazivna velikost 350 mm Nazivna velikost za enote za vgradnjo aparatov 9 Nega tal suho Nosilec naprav za sprejem priključnih doz da Odtis CO₂ (GWP) od zibelke do vrat 20,7494 kg CO₂e / 1 Kos Primerno za dvojno talno vgradnjo da Primerno za votlo talno vgradnjo da Širina 243 mm Število izvodnic napeljav 1 Število nosilcev aparata 3 Število vgradnih naprav 12 Tip vgradnega sistema UT4 Vgradna dolžina 244 mm Vgradna širina 244 mm Vrsta zaščite (IP) v neuporabljenem stanju IP40 Vrsta zaščite (IP) v uporabljenem stanju IP20 - Vsi tipi
-
Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Univerzalni nosilec UT4, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 208 mm
UT4 45 4 7408727 1 Kos Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Vakuumski privzdigovalec, 300 N
WZ 1029 7408634 1 Kos - Prenosi
-
Podatkovni list RKSN2 9 VS 20 / 7409218 , 0.27MB , pdfEU-Izjava o skladnosti RKSN2 9 VS 20 / 7409218 , 0.17MB , pdfZK Izjava o skladnosti RKSN2 9 VS 20 / 7409218 , 0.14MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE, RK RKN , 0.18MB , pdfNavodila za montažo Kvadratna kaseta z izpustom za kabel in nivelirnimi nožicami RKSN , 0.25MB , pdfZa ta proizvod informativna besedila niso na voljo
