Nivelirna kaseta, z izvodom za kable, RKSN, nerjaveče jeklo
Št. art. 7409210 | EAN 4012195867166
- Opis izdelka
-

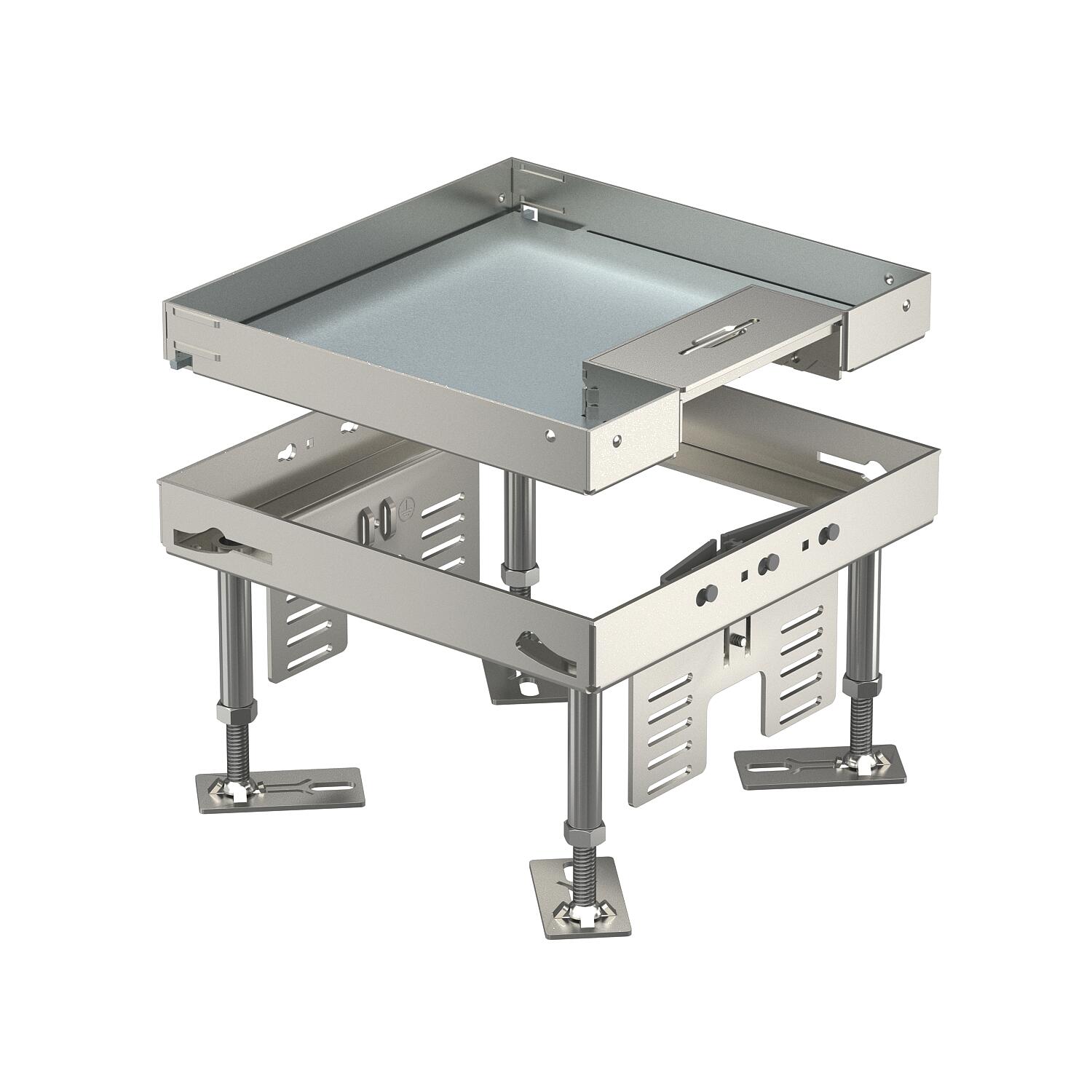

Opis izdelkaNivelirna kaseta velikosti 4, priključna, za vgradnjo elektroelementov v tla s suhim vzdrževanjem v notranjih prostorih.
Nivelirna kaseta, z izvodom za kable, 2-komorna. Instalirata se lahko 2 pokrivni plošči v izvedbi APMT2. Za vgradnjo 2 univerzalnih nosilcev UT3 za 4 posamične inštalacijske aparate z nosilnim obročem/nosilno sponko ali 6 aparatov Modul 45.
-
- Tehnični podatki
-
Tehnični podatki

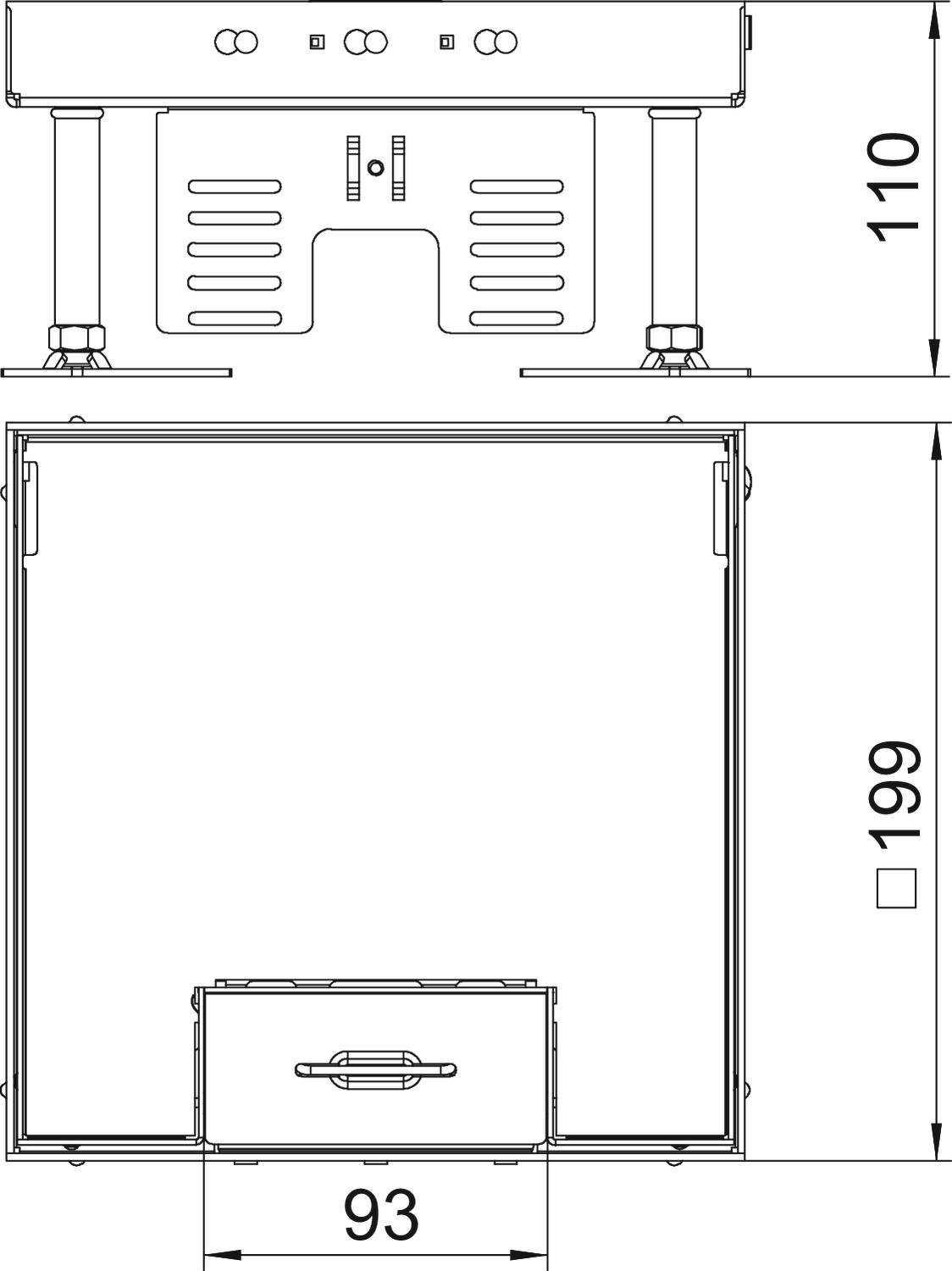

Debelina talne obloge 25 mm Dimenzija 200x200mm Dolžina 199 mm Dovoljenja VDE Globina za vgradnjo 110 mm IK-koda stopnje zaščite IK10 Izvedba kvadratno Izvedba kabelskega odvoda Vrtljivi izpust za kabel Izvedba za visoko obremenitev ne Ločljivo ne Maks. območje niveliranja 155 mm Maks. višina tal 155 mm Material Nerjaveče jeklo 1.4301 Mera H 110 mm Min. območje niveliranja 110 mm Min. višina tal 110 mm Navpična obremenitev, majhna površina do 3.000 N Navpična obremenitev, velika površina do 15.000 N Nazivna velikost za enote za vgradnjo aparatov 4 Nega tal suho Nosilec naprav za sprejem priključnih doz da Primerno za dvojno talno vgradnjo da Primerno za votlo talno vgradnjo da Širina 199 mm Število izvodnic napeljav 1 Število nosilcev aparata 2 Število vgradnih naprav 6 Tip vgradnega sistema UT3 Vgradna dolžina 201 mm Vgradna širina 201 mm Vrsta zaščite (IP) v neuporabljenem stanju IP40 Vrsta zaščite (IP) v uporabljenem stanju IP20 - Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Univerzalni nosilec UT3, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 165 mm
UT3 45 3 7408723 1 Kos Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Vakuumski privzdigovalec, 300 N
WZ 1029 7408634 1 Kos - Prenosi
-
