Opomba: ta izdelek je ukinjen.

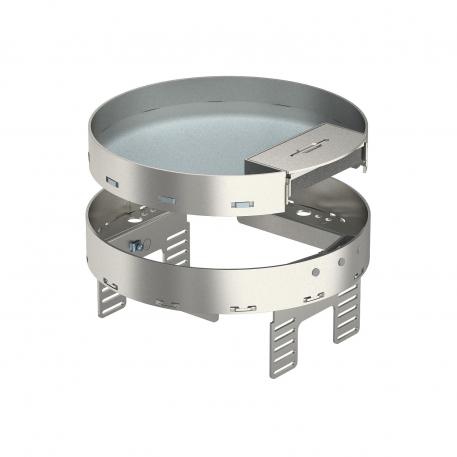

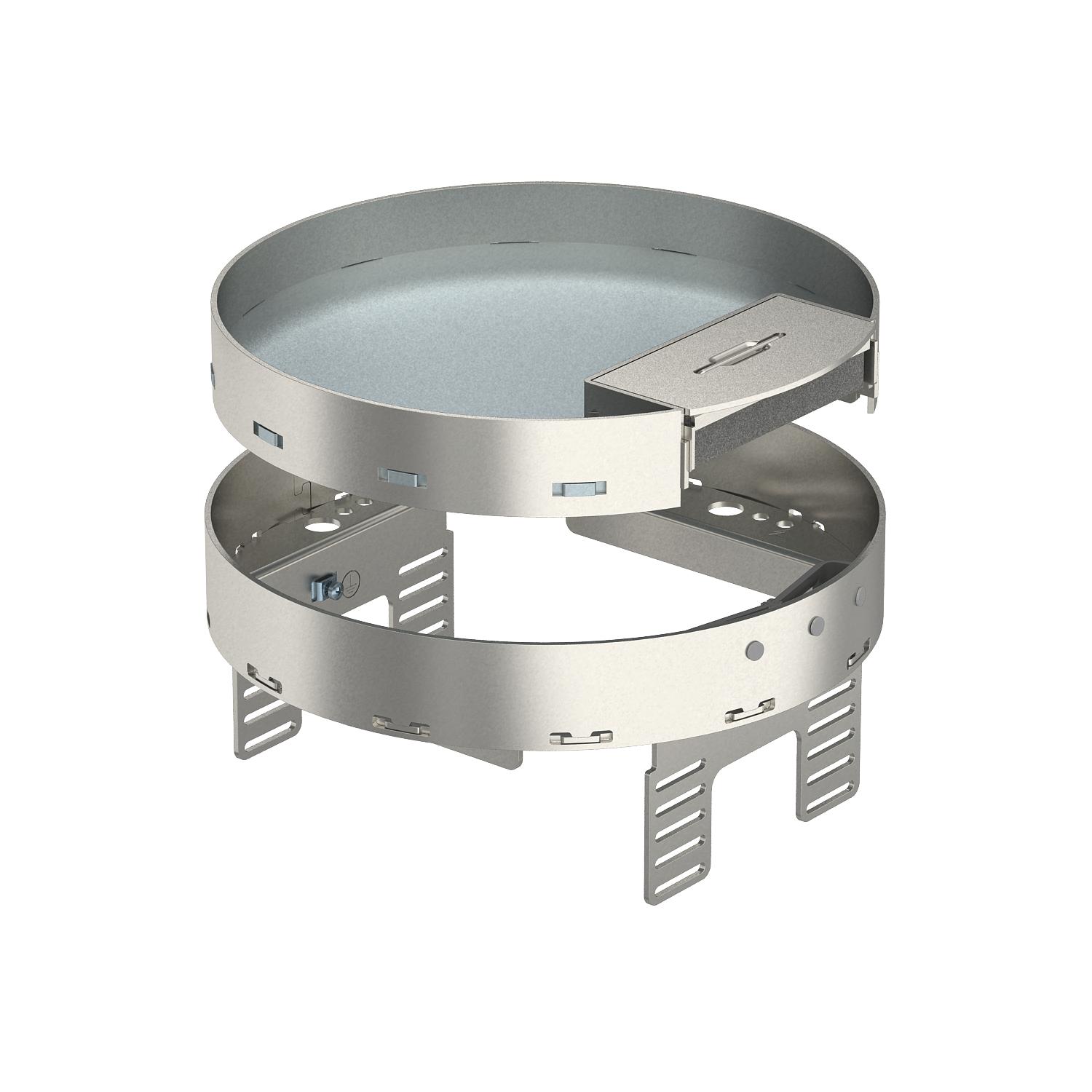

Nivelirna kaseta, z izvodom za kable, RKSRNUZD3, nerjaveče jeklo
Št. art. 7409288 | EAN 4012195867678
- Opis izdelka
-
Opis izdelka
Ločilna in priključna nivelirna kaseta velikosti R4, za vgradnjo elektroelementov v tla s suhim vzdrževanjem v notranjih prostorih, za vgradnjo v osnovo talne doze UZD250-3 ali UZD350-3 v kombinaciji z montažnim pokrovom DUG..R4 ali v UGD250-3R4 ali UGD350-3R4. Kaseta se montira s pomočjo nosilca za niveliranje (nosilce je treba posebej naročiti) na aluminijskem okvirju talne doze.
Nivelirna kaseta, z izvodom za kable, 2-komorna. Instalirata se lahko 2 pokrivni plošči v izvedbi APMT2. Za vgradnjo 2 univerzalnih nosilcev UT3 za 4 posamične inštalacijske aparate z nosilnim obročem/nosilno sponko ali 6 aparatov Modul 45.
-
- Tehnični podatki
-
Tehnični podatki

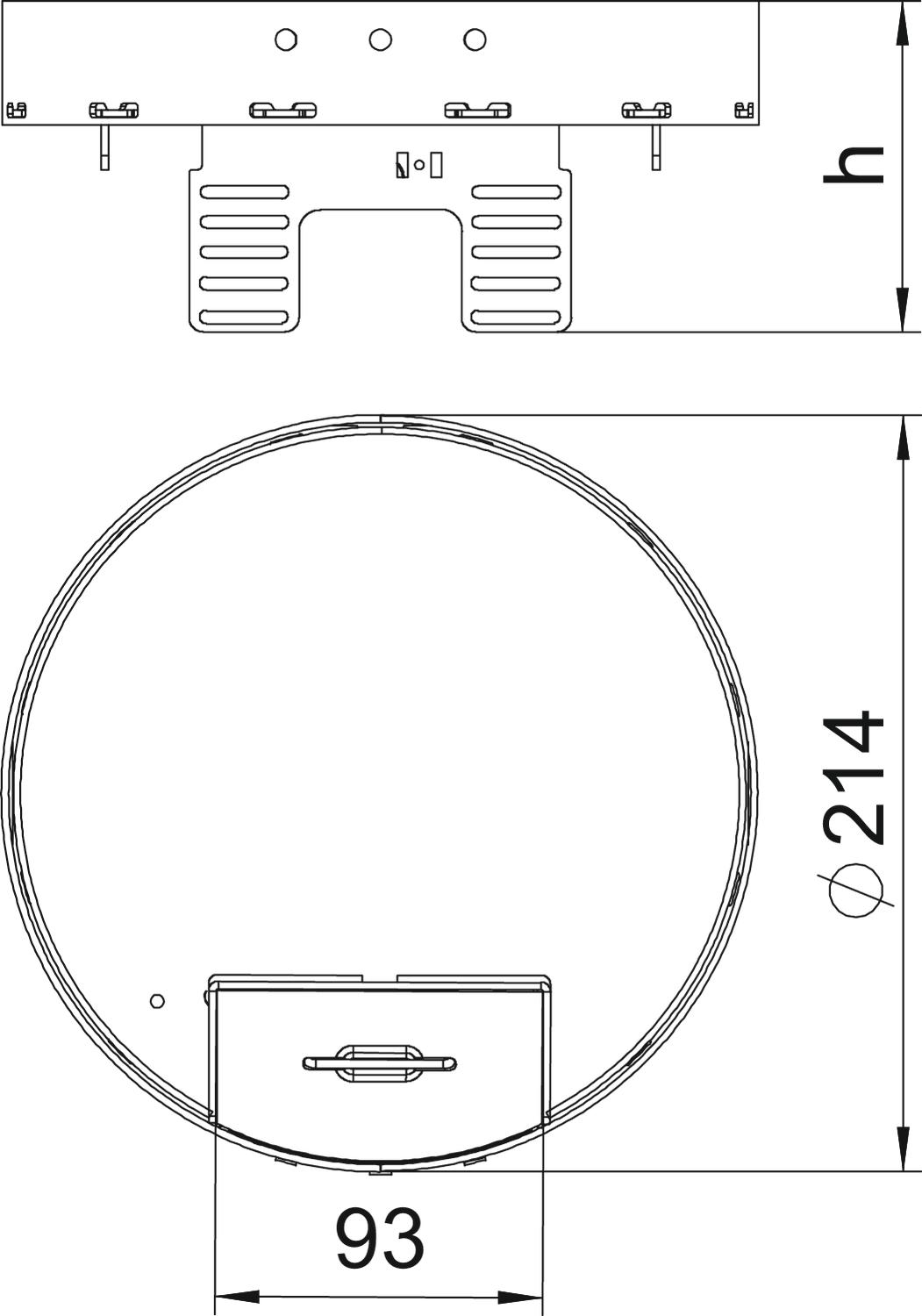

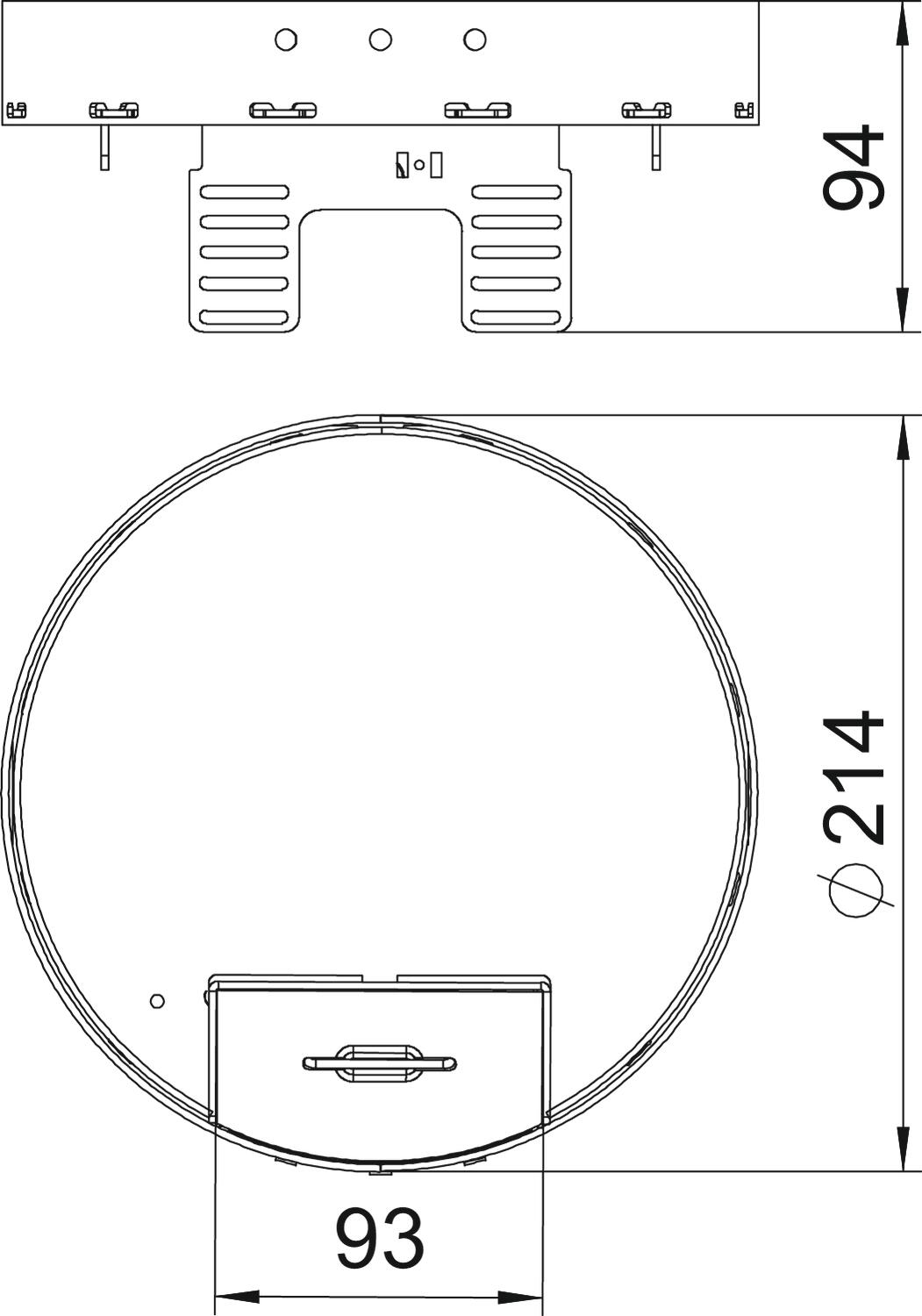

Debelina talne obloge 20 mm Dimenzija Ø215mm Dolžina 214 mm Dovoljenja VDE Globina za vgradnjo 104 mm IK-koda stopnje zaščite IK10 Izvedba okroglo Izvedba kabelskega odvoda Vrtljivi izpust za kabel Izvedba za visoko obremenitev ne Ločljivo da Material Nerjaveče jeklo 1.4301 Mera H 94 mm Min. višina tal 94 mm Navpična obremenitev, majhna površina do 3.000 N Navpična obremenitev, velika površina do 5.000 N Nazivna velikost za enote za vgradnjo aparatov R4 Nega tal suho Nosilec naprav za sprejem priključnih doz da Premer vgradnje 215 Primerno za dvojno talno vgradnjo ne Primerno za votlo talno vgradnjo ne Širina 214 mm Število izvodnic napeljav 1 Število nosilcev aparata 2 Število vgradnih naprav 6 Tip vgradnega sistema UT3 Višina 94 mm Vrsta zaščite (IP) v neuporabljenem stanju IP40 Vrsta zaščite (IP) v uporabljenem stanju IP20 - Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Univerzalni nosilec UT3, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 165 mm
UT3 45 3 7408723 1 Kos

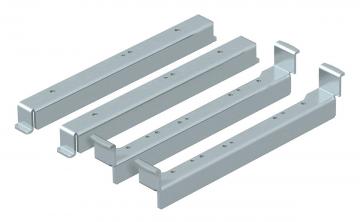

Nivelirni kotnik, za vgradnjo okrogle kasete v UGD250-3
NW 250-3 RK 7410552 1 Kos Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Vakuumski privzdigovalec, 300 N
WZ 1029 7408634 1 Kos - Prenosi
-
Podatkovni list RKSRN2UZD3R4VS20 / 7409288 , 0.21MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE, RK RKN , 0.18MB , pdfNavodila za montažo Navodila za montažo kaset RKSRN2UZD3 , 0.98MB , pdfZa ta proizvod informativna besedila niso na voljo
