Opomba: ta izdelek je ukinjen.
Nivelirna kaseta, z izvodom za kable, RKSRNUZD3, nerjaveče jeklo
Št. art. 7409308 | EAN 4012195867760
- Opis izdelka
-
Opis izdelka

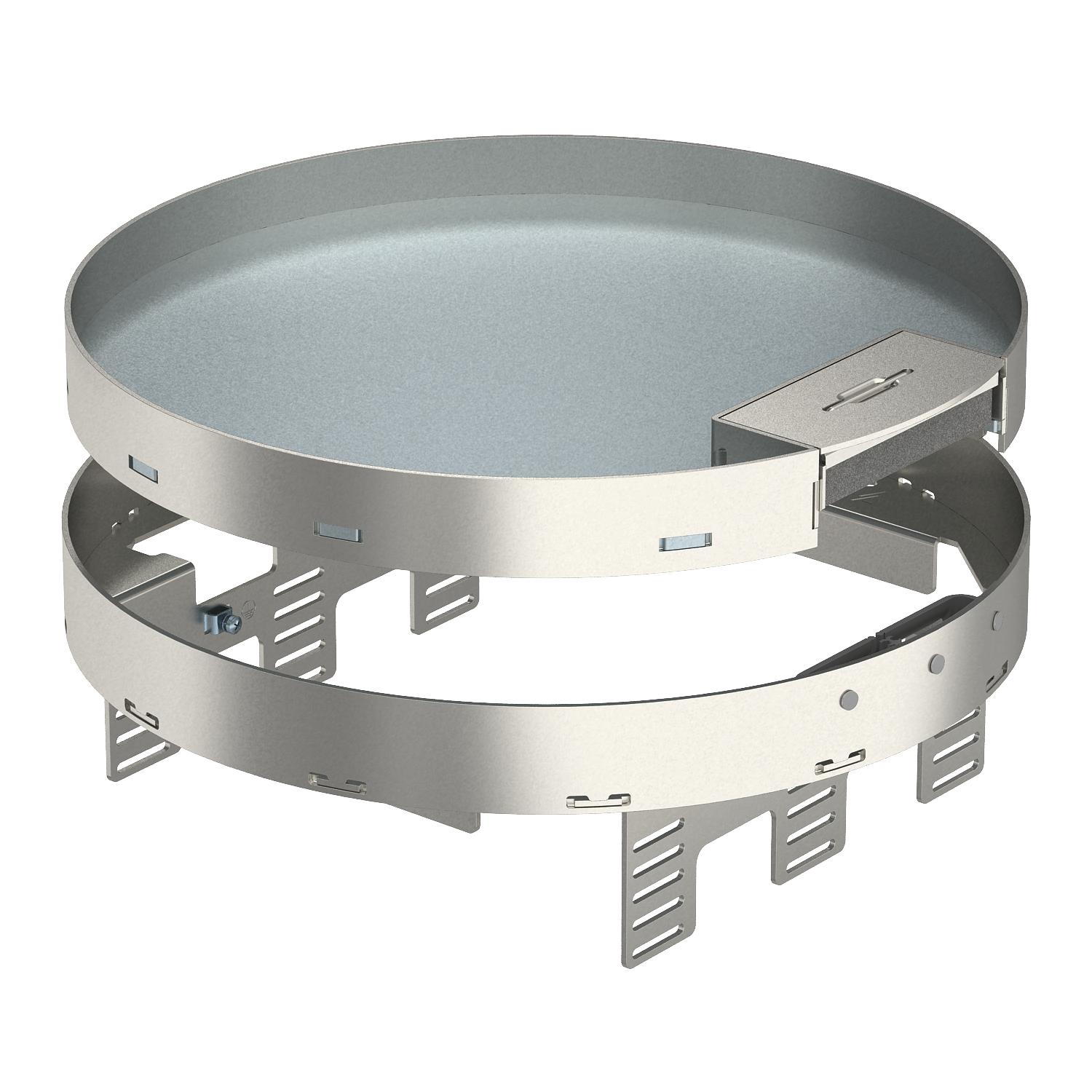

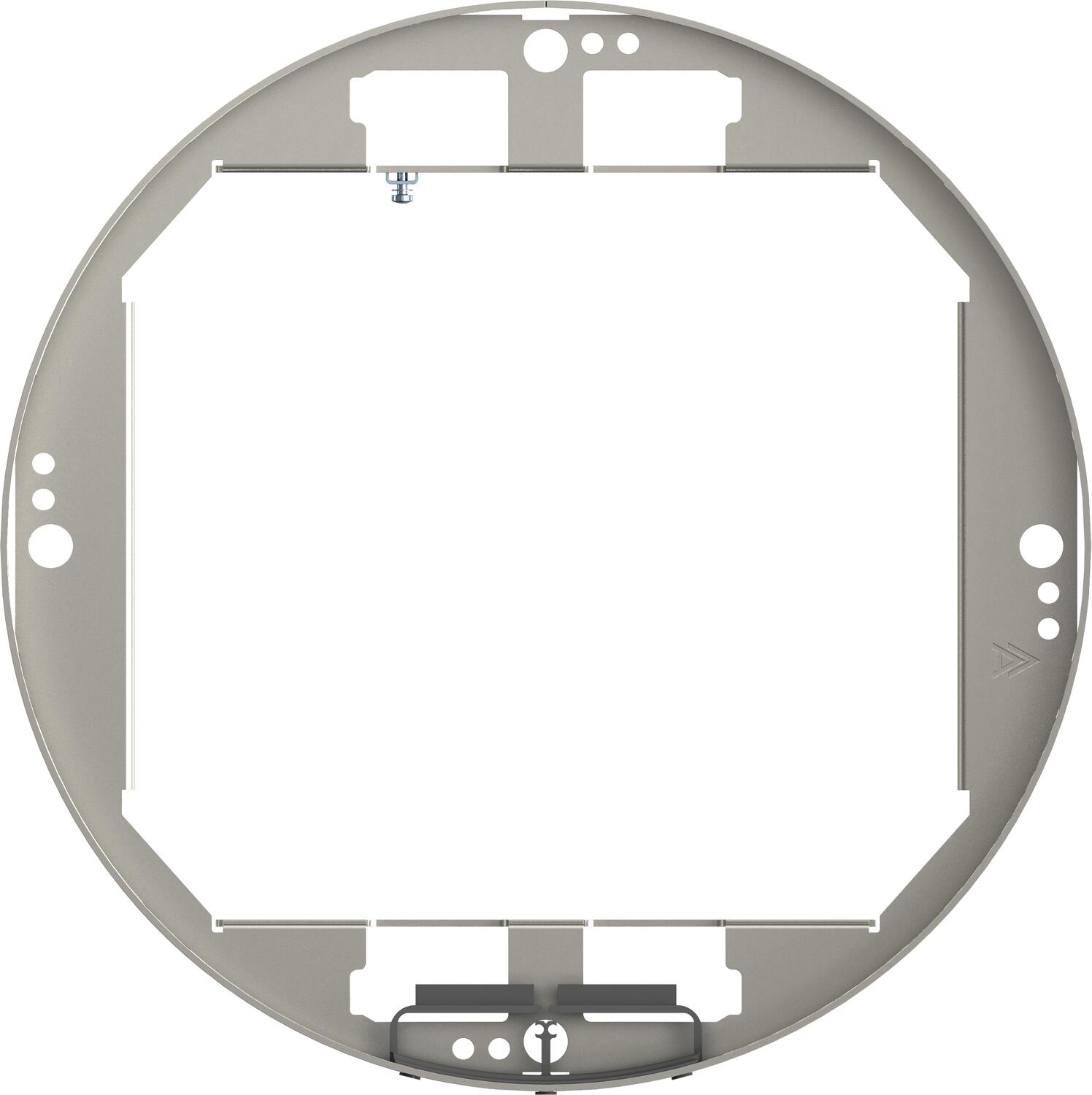

Ločilna in priključna nivelirna kaseta velikosti R9, za vgradnjo elektroelementov v tla s suhim vzdrževanjem v notranjih prostorih, za vgradnjo v osnovo talne doze UZD350-3 v kombinaciji z montažnim pokrovom DUG350-3R9 ali v UGD350-3R9. Kaseta se montira s pomočjo nosilca za niveliranje (nosilce je treba posebej naročiti) na aluminijskem okvirju talne doze.
Nivelirna kaseta, z izvodom za kable, 3-komorna. Instalirajo se lahko 3 pokrivne plošče v izvedbi APMT5. Za vgradnjo 3 univerzalnih nosilcev UT4 za 9 posamičnih inštalacijskih aparatov z nosilnim obročem/nosilno sponko ali 12 aparatov Modul 45.
-
- Tehnični podatki
-
Tehnični podatki

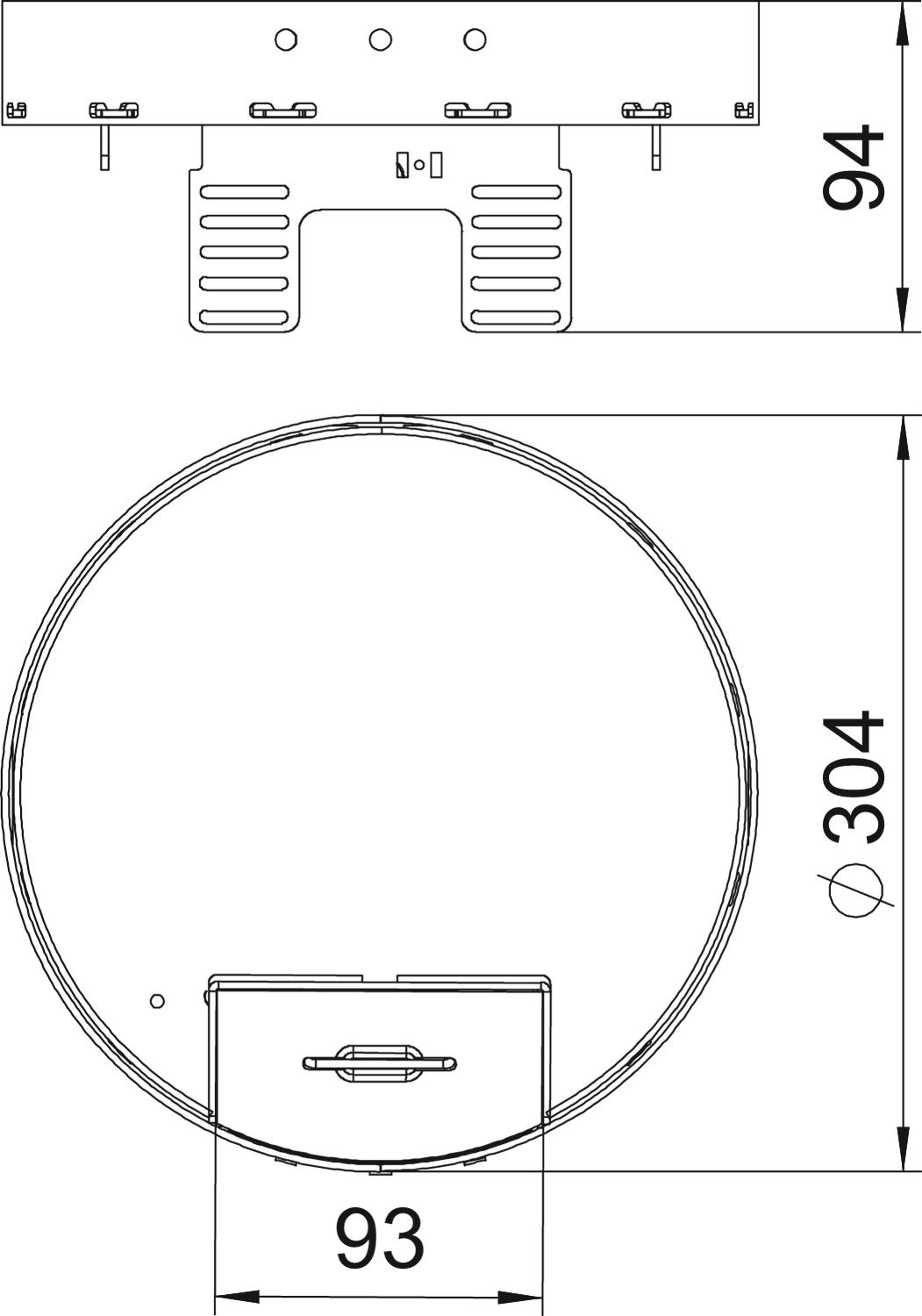

Debelina talne obloge 20 mm Dimenzija Ø305mm Dolžina 304 mm Dovoljenja VDE Globina za vgradnjo 104 mm IK-koda stopnje zaščite IK10 Izvedba okroglo Izvedba kabelskega odvoda Vrtljivi izpust za kabel Izvedba za visoko obremenitev ne Ločljivo da Material Nerjaveče jeklo 1.4301 Mera H 94 mm Min. višina tal 94 mm Navpična obremenitev, majhna površina do 2.500 N Navpična obremenitev, velika površina do 3.000 N Nazivna velikost za enote za vgradnjo aparatov R9 Nega tal suho Nosilec naprav za sprejem priključnih doz da Premer vgradnje 305 Primerno za dvojno talno vgradnjo ne Primerno za votlo talno vgradnjo ne Širina 304 mm Število izvodnic napeljav 1 Število nosilcev aparata 3 Število vgradnih naprav 12 Tip vgradnega sistema UT4 Višina 94 mm Vrsta zaščite (IP) v neuporabljenem stanju IP40 Vrsta zaščite (IP) v uporabljenem stanju IP20 - Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Univerzalni nosilec UT4, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 208 mm
UT4 45 4 7408727 1 Kos Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Vakuumski privzdigovalec, 300 N
WZ 1029 7408634 1 Kos - Prenosi
-
Podatkovni list RKSRN2UZD3R9VS20 / 7409308 , 0.20MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE, RK RKN , 0.18MB , pdfNavodila za montažo Navodila za montažo kaset RKSRN2UZD3 , 0.98MB , pdfZa ta proizvod informativna besedila niso na voljo
