Opomba: ta izdelek je ukinjen.
Izdelek ki ga nadomešča najdete tukaj: 7408970 / Nivelirna kaseta za revizijsko odprtino, RKN, nerjaveče jeklo

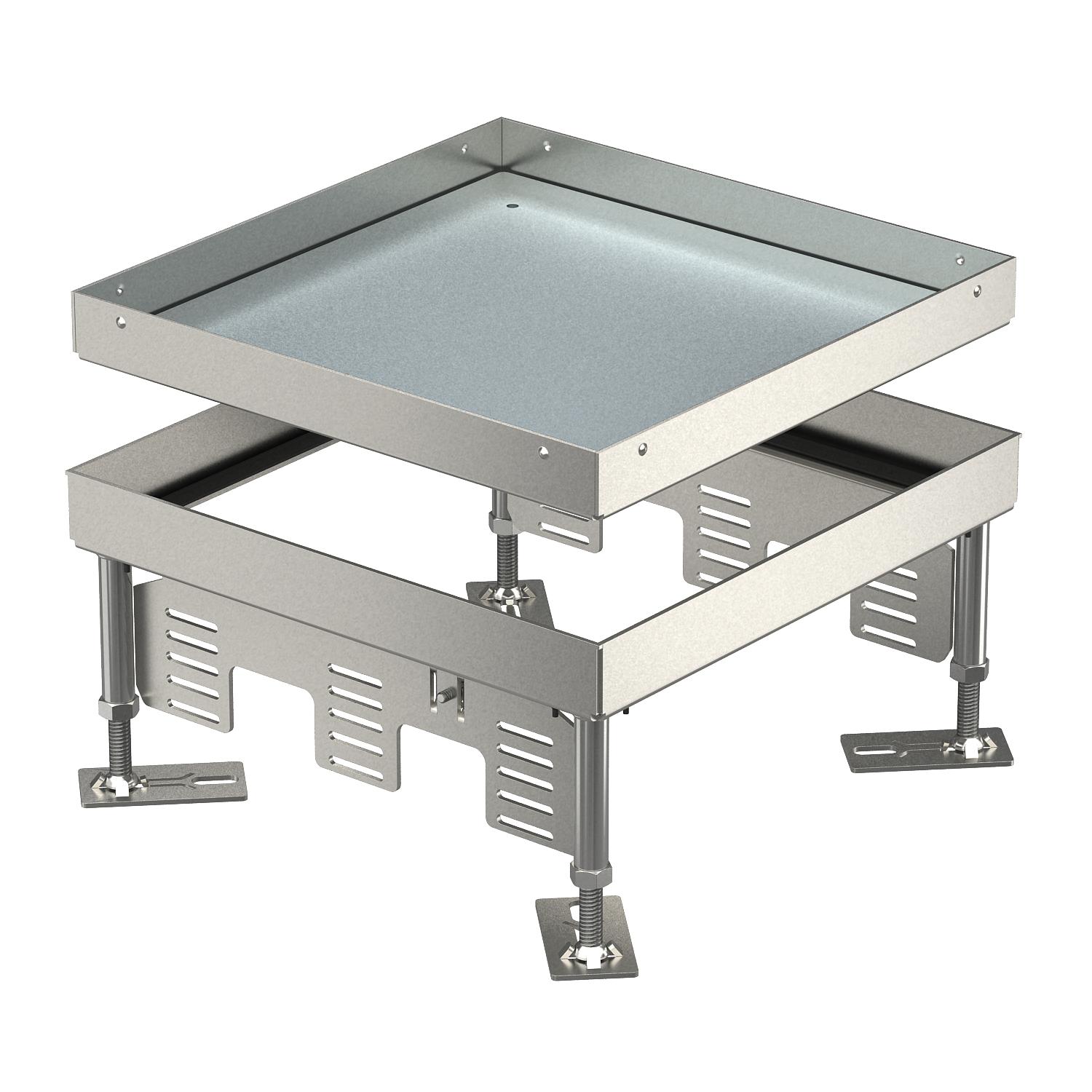

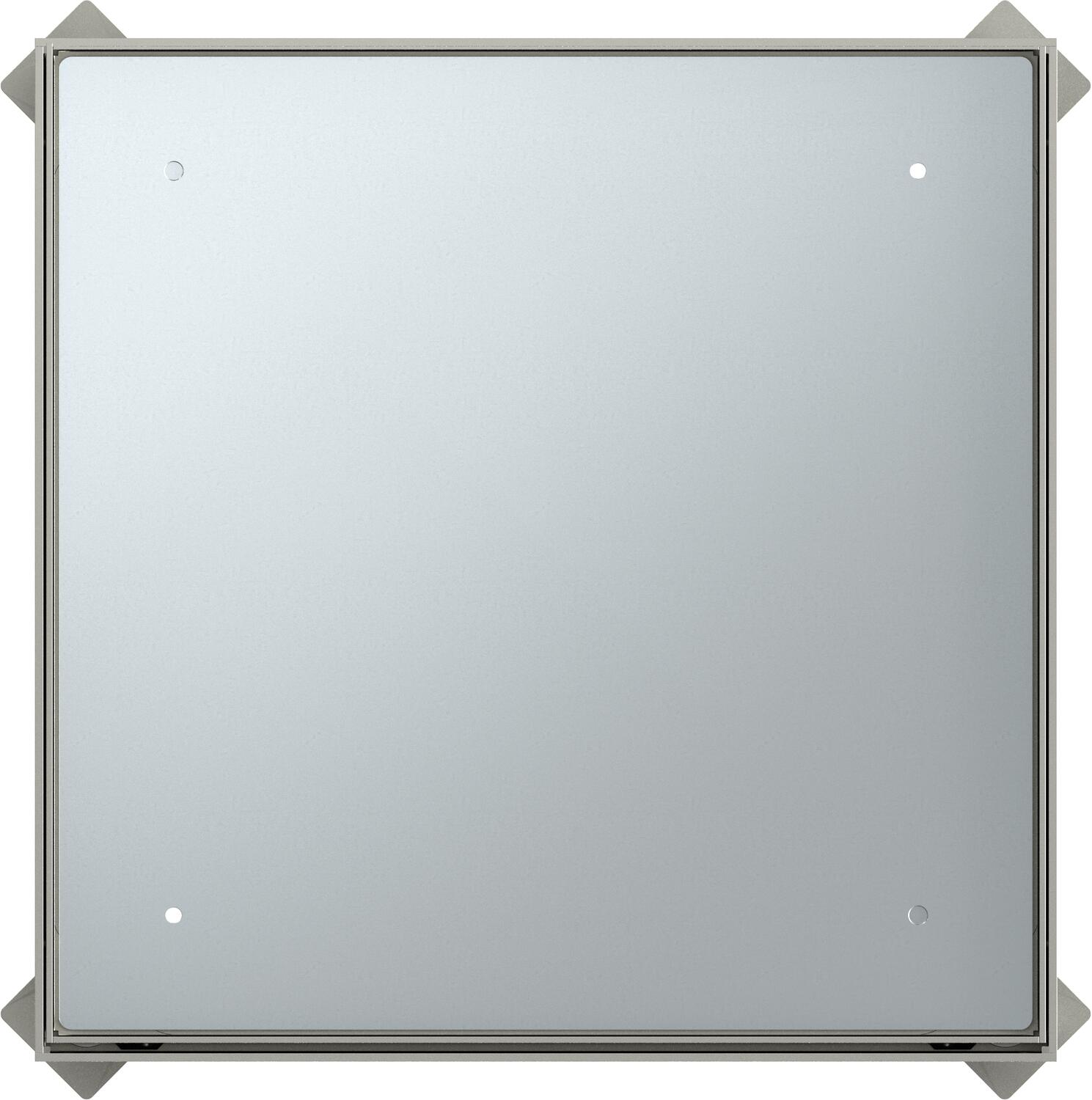

Nivelirna kaseta za revizijsko odprtino, RKN, nerjaveče jeklo
Št. art. 7409044 | EAN 4012195867777
- Opis izdelka
-
Opis izdelkaNivelirna kaseta "slepa" za revizijsko odprtino velikosti 9 v tleh s suhim ali mokrim vzdrževanjem v notranjih prostorih. Primerna samo za gladke talne obloge.
Nivelirna kaseta kot slepa kaseta, 2-komorna. Instalirajo se lahko 3 pokrivne plošče v izvedbi APMT5. Za vgradnjo 3 univerzalnih nosilcev UT4 za 9 posamičnih inštalacijskih aparatov z nosilnim obročem/nosilno sponko ali 12 aparatov Modul 45.
-
- Tehnični podatki
-
Tehnični podatki

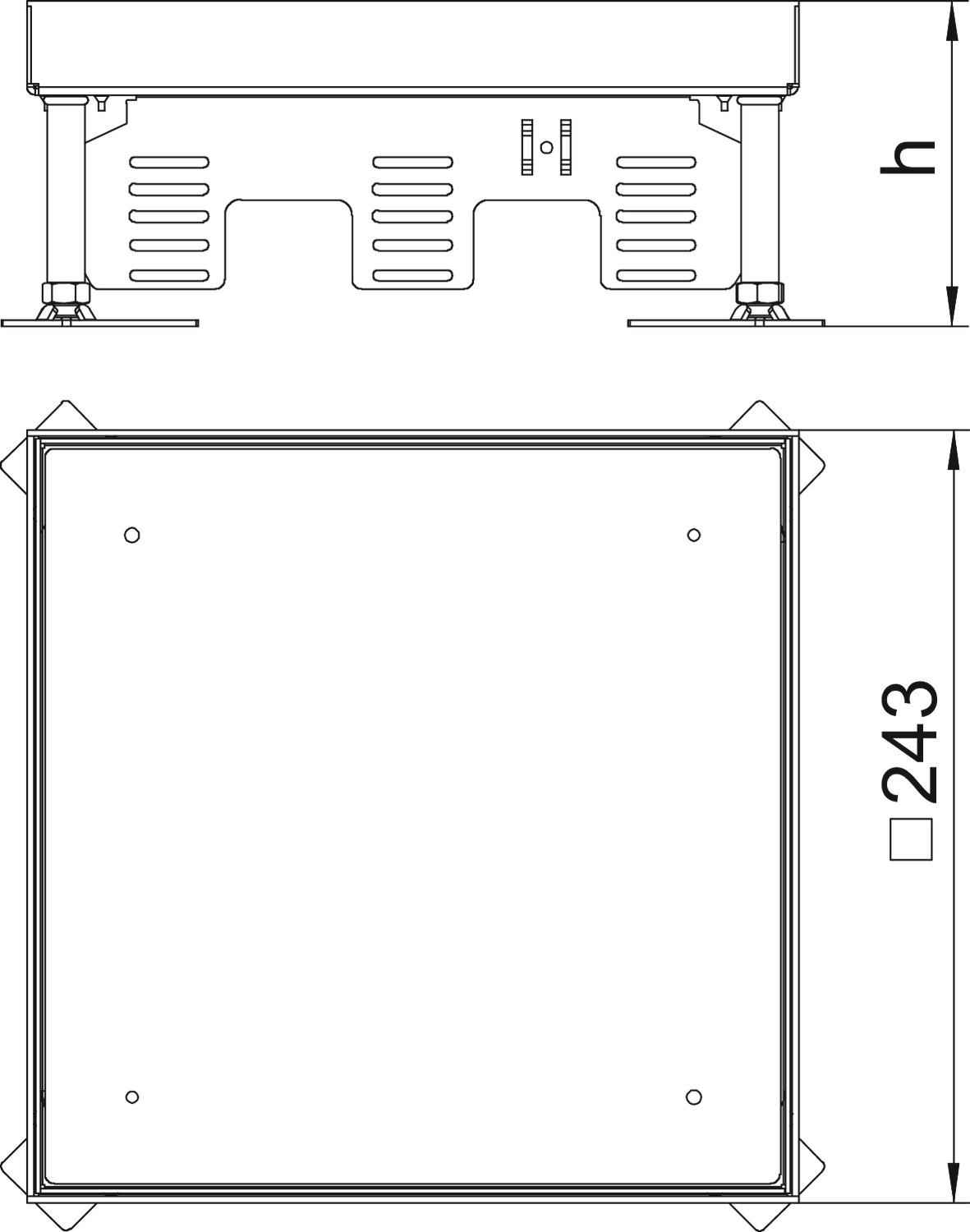

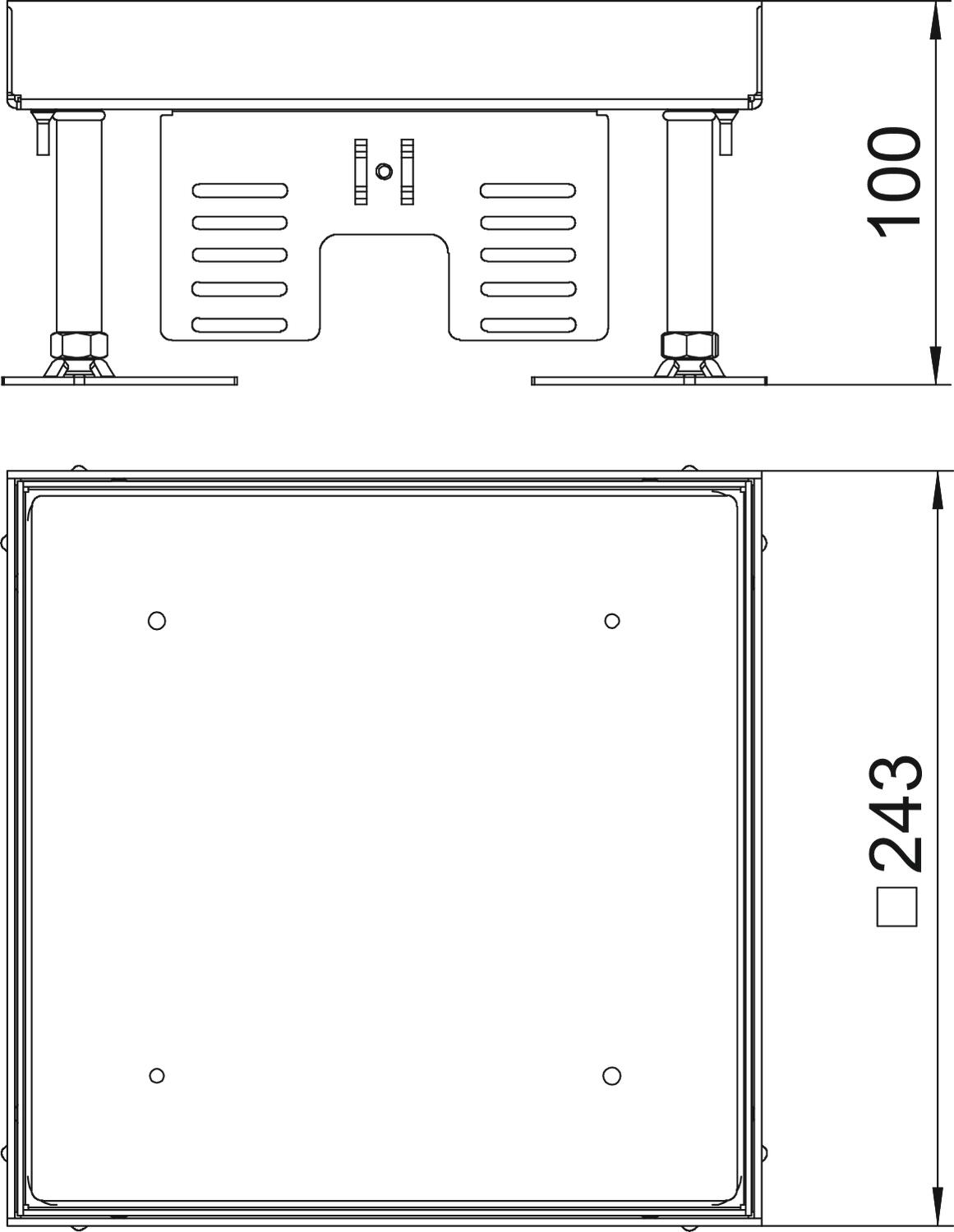

Debelina talne obloge 20 mm Dimenzija 243x243mm Dolžina 243 mm Dovoljenja VDE Globina za vgradnjo 100 mm IK-koda stopnje zaščite IK10 Izvedba kvadratno Izvedba kabelskega odvoda Brez izpusta za kabel Izvedba za visoko obremenitev ne Ločljivo ne Maks. območje niveliranja 150 mm Maks. višina tal 150 mm Material Nerjaveče jeklo 1.4301 Mera H 100 mm Min. območje niveliranja 100 mm Min. višina tal 100 mm Navpična obremenitev, majhna površina do 3.000 N Navpična obremenitev, velika površina do 15.000 N Nazivna velikost 350 mm Nazivna velikost za enote za vgradnjo aparatov 9 Nega tal mokro Nosilec naprav za sprejem priključnih doz ne Primerno za dvojno talno vgradnjo da Primerno za votlo talno vgradnjo da Širina 243 mm Število nosilcev aparata 3 Tip vgradnega sistema UT4 Vgradna dolžina 244 mm Vgradna širina 244 mm Vrsta zaščite (IP) v neuporabljenem stanju IP40 Vrsta zaščite (IP) v uporabljenem stanju IP00 - Vsi tipi
-
Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Univerzalni nosilec UT4, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 208 mm
UT4 45 4 7408727 1 Kos Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Vakuumski privzdigovalec, 300 N
WZ 1029 7408634 1 Kos - Prenosi
-
Podatkovni list RKN2 9 VS 20 / 7409044 , 0.28MB , pdfEU-Izjava o skladnosti RKN2 9 VS 20 / 7409044 , 0.17MB , pdfZK Izjava o skladnosti RKN2 9 VS 20 / 7409044 , 0.14MB , pdfREACH Izjava o skladnosti RKN2 9 VS 20 / 7409044 , 0.12MB , pdfRoHS Izjava o skladnosti RKN2 9 VS 20 / 7409044 , 0.12MB , pdfZa ta proizvod informativna besedila niso na voljo
