Nivelirna kaseta za revizijsko odprtino, RKNUZD3, nerjaveče jeklo
Št. art. 7409066 | EAN 4012195868088
- Opis izdelka
-
Opis izdelka

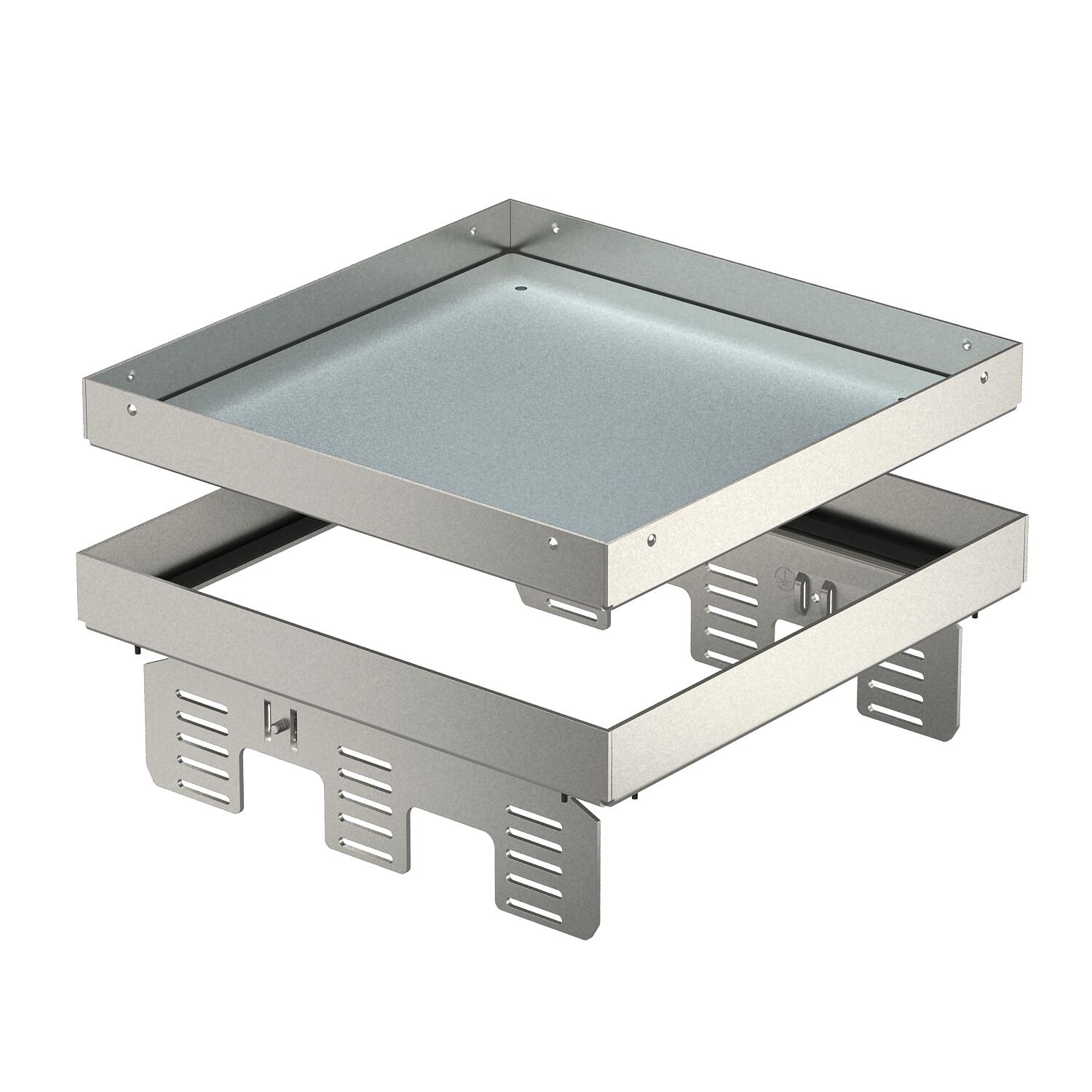

Nivelirna "slepa" ločilna kaseta za revizijsko odprtino velikosti 9, za vgradnjo elektroelementov v tla s suhim ali mokrim vzdrževanjem v notranjih prostorih, za vgradnjo v osnovo talne doze UZD250-3 ali UZD350-3 v kombinaciji z montažnim pokrovom DUG../9 ali v UGD250-3/9 ali UGD350-3/9. Kaseta se montira s pomočjo nosilca za niveliranje (nosilce je treba posebej naročiti) na aluminijskem okvirju talne doze. Primerna samo za gladke talne obloge.
Nivelirna kaseta kot slepa kaseta, trikomorna. Instalirajo se lahko 3 pokrivne plošče v izvedbi APMT5. Za vgradnjo 3 univerzalnih nosilcev UT4 za 9 posamičnih instalacijskih aparatov z nosilnim obročem/nosilno sponko ali 12 aparatov Modul 45.
-
- Tehnični podatki
-
Tehnični podatki

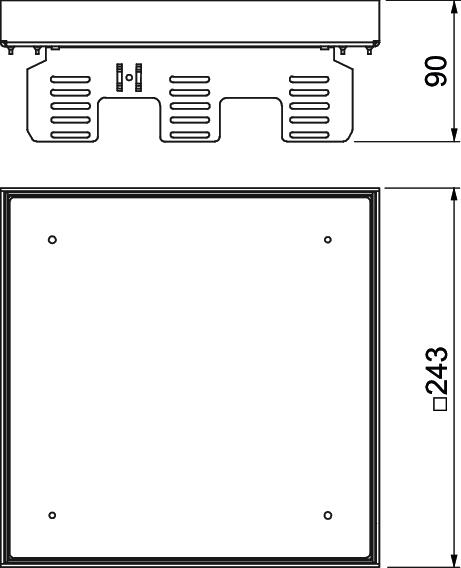

Debelina talne obloge 20 mm Dimenzija 243x243mm Dolžina 243 mm Dovoljenja VDE Globina za vgradnjo 105 mm IK-koda stopnje zaščite IK10 Izvedba kvadratno Izvedba kabelskega odvoda Brez izpusta za kabel Izvedba za visoko obremenitev ne Ločljivo da Material Nerjaveče jeklo 1.4301 Mera H 90 mm Min. višina estriha 100 mm Min. višina tal 105 mm Navpična obremenitev, majhna površina do 3.000 N Navpična obremenitev, velika površina do 10.000 N Nazivna velikost za enote za vgradnjo aparatov 9 Nega tal mokro Nosilec naprav za sprejem priključnih doz ne Primerno za dvojno talno vgradnjo da Primerno za votlo talno vgradnjo da Širina 243 mm Tip vgradnega sistema UT4 Vgradna dolžina 244 mm Vgradna širina 244 mm Višina 90 mm Vrsta zaščite (IP) v neuporabljenem stanju IP44 Vrsta zaščite (IP) v uporabljenem stanju IP00 - Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Univerzalni nosilec UT4, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 208 mm
UT4 45 4 7408727 1 Kos

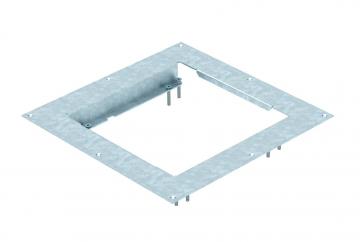

Nivelirni kotnik, za vgradnjo kvadratne kasete v UGD250-3
NW 250-3 QK 7410540 1 Kos
Nosilec za niveliranje, za vgradnjo ločilne kasete v UGD350-3
NW 350-3 QK 7410544 1 Kos Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Vakuumski privzdigovalec, 300 N
WZ 1029 7408634 1 Kos - Prenosi
-
