Nivelirna kaseta za revizijsko odprtino, RKNUZD3, nerjaveče jeklo
Št. art. 7409060 | EAN 4012195867906
- Opis izdelka
-
Opis izdelka

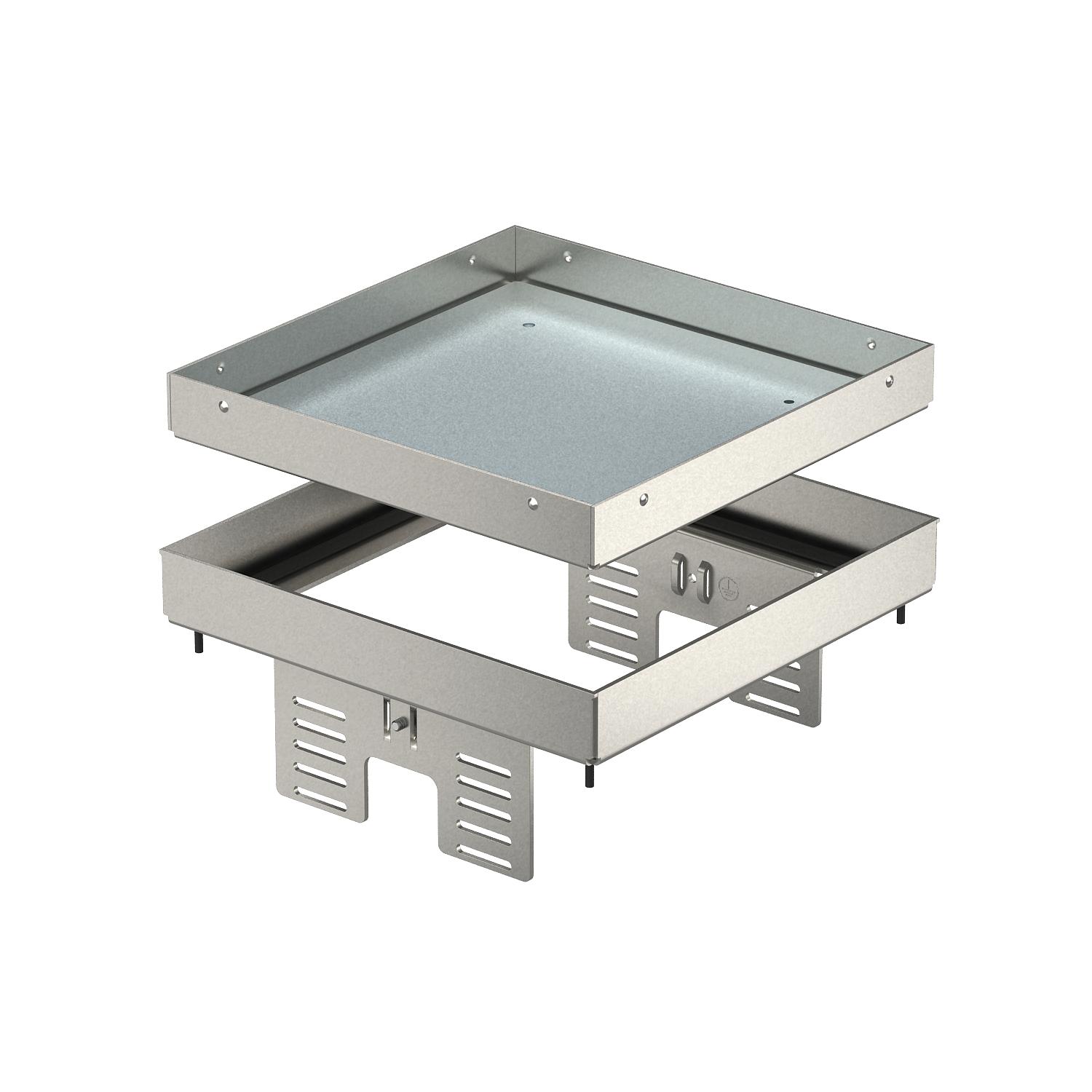

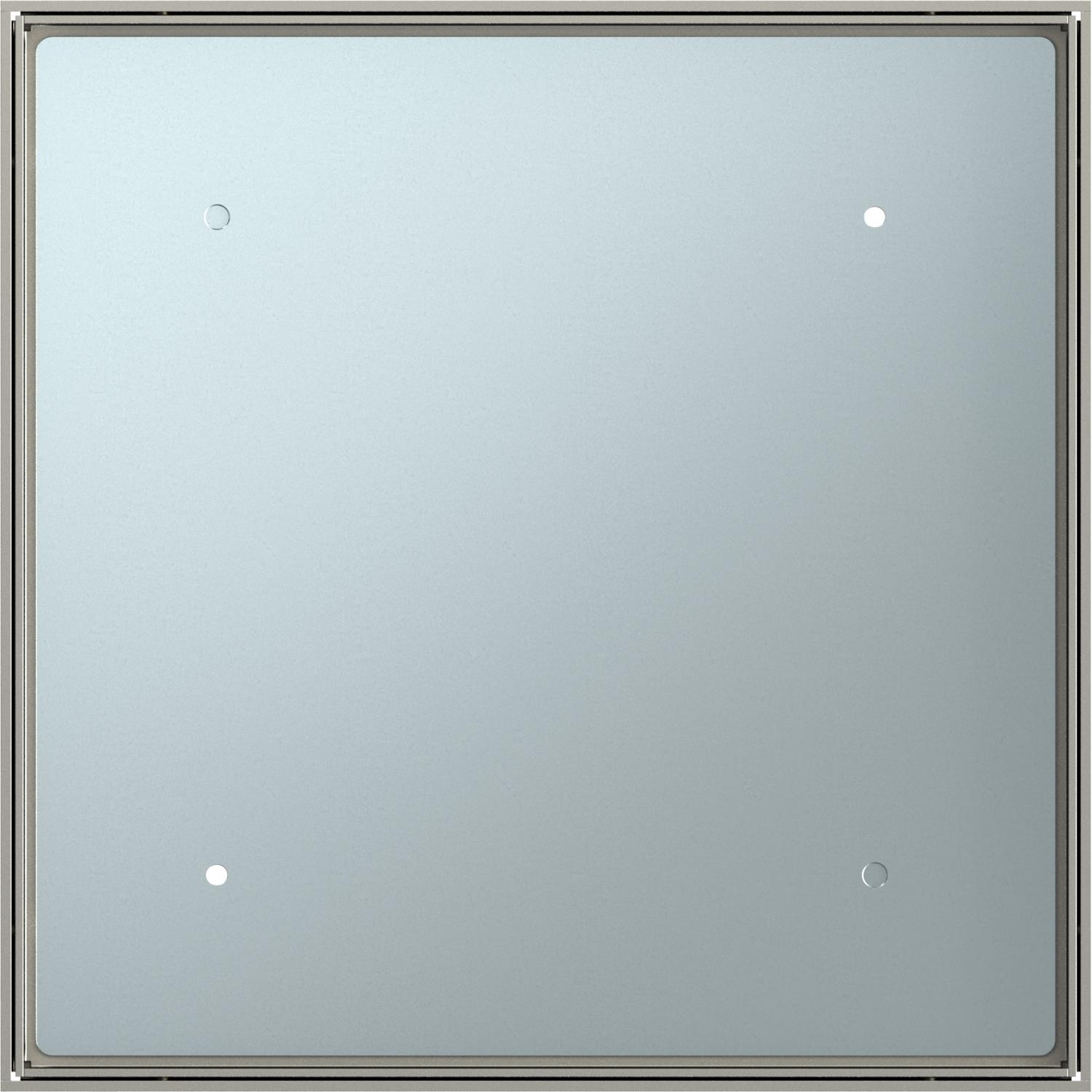

Nivelirna "slepa" ločilna kaseta za revizijsko odprtino velikosti 4, za vgradnjo elektroelementov v tla s suhim ali mokrim vzdrževanjem v notranjih prostorih, za vgradnjo v osnovo talne doze UZD250-3 ali UZD350-3 v kombinaciji z montažnim pokrovom DUG../4 ali v UGD250-3/4 ali UGD350-3/4. Kaseta se montira s pomočjo nosilca za niveliranje (nosilce je treba posebej naročiti) na aluminijskem okvirju talne doze. Primerna samo za gladke talne obloge.
Nivelirna kaseta kot slepa kaseta, 2-komorna. Instalirata se lahko 2 pokrivni plošči v izvedbi APMT2. Za vgradnjo 2 univerzalnih nosilcev UT3 za 4 posamične inštalacijske aparate z nosilnim obročem/nosilno sponko ali 6 aparatov Modul 45.
-
- Tehnični podatki
-
Tehnični podatki

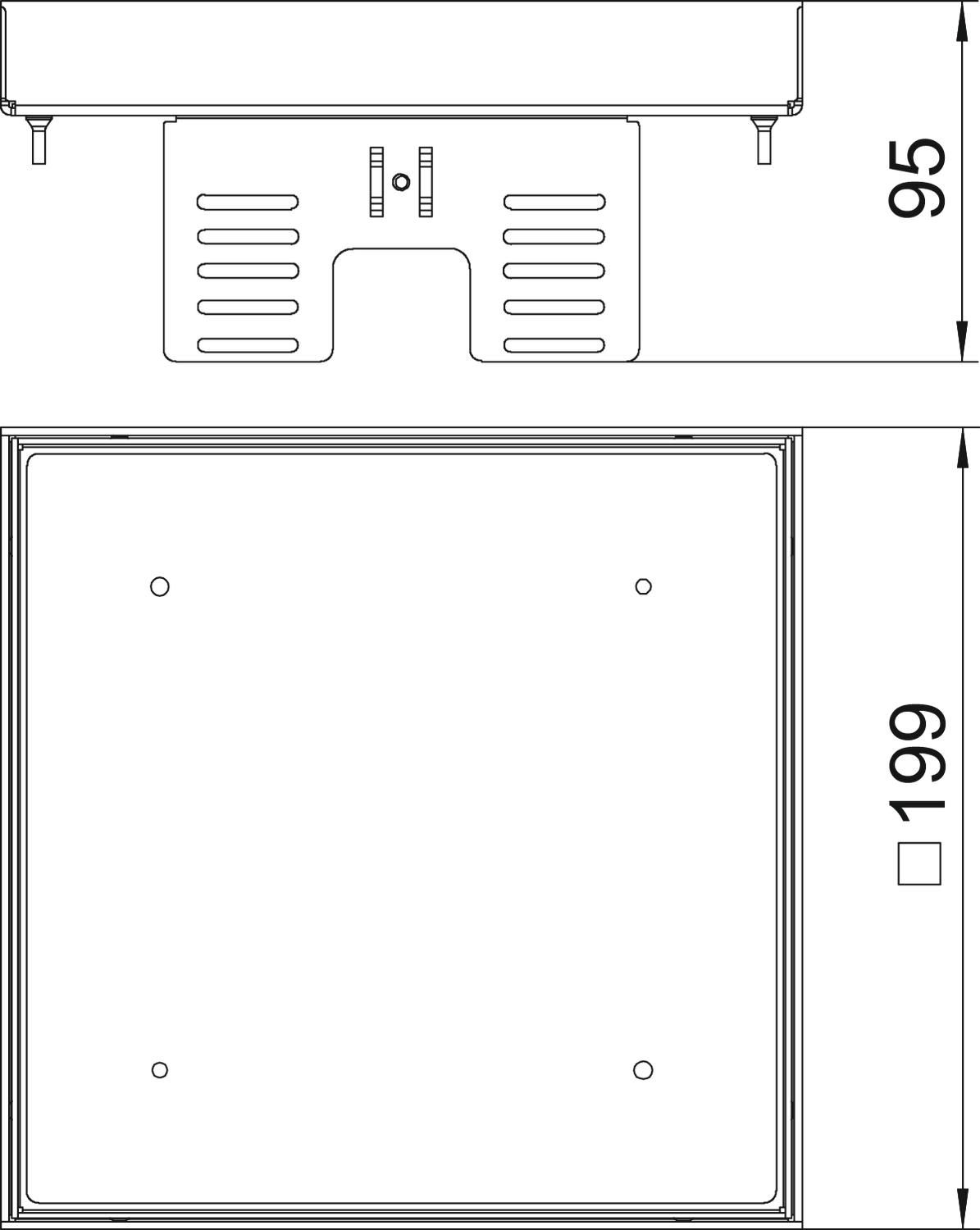

Debelina talne obloge 25 mm Dimenzija 200x200mm Dolžina 199 mm Dovoljenja VDE Globina za vgradnjo 110 mm IK-koda stopnje zaščite IK10 Izvedba kvadratno Izvedba kabelskega odvoda Brez izpusta za kabel Izvedba za visoko obremenitev ne Ločljivo da Material Nerjaveče jeklo 1.4301 Mera H 95 mm Min. višina estriha 105 mm Min. višina tal 110 mm Navpična obremenitev, majhna površina do 3.000 N Navpična obremenitev, velika površina do 10.000 N Nazivna velikost za enote za vgradnjo aparatov 4 Nega tal mokro Nosilec naprav za sprejem priključnih doz ne Primerno za dvojno talno vgradnjo da Primerno za votlo talno vgradnjo da Širina 199 mm Tip vgradnega sistema UT3 Vgradna dolžina 201 mm Vgradna širina 201 mm Višina 95 mm Vrsta zaščite (IP) v neuporabljenem stanju IP44 Vrsta zaščite (IP) v uporabljenem stanju IP00 - Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Univerzalni nosilec UT3, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 165 mm
UT3 45 3 7408723 1 Kos
Nivelirni kotnik, za vgradnjo kvadratne kasete v UGD250-3
NW 250-3 QK 7410540 1 Kos
Nosilec za niveliranje, za vgradnjo ločilne kasete v UGD350-3
NW 350-3 QK 7410544 1 Kos Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Vakuumski privzdigovalec, 300 N
WZ 1029 7408634 1 Kos - Prenosi
-
Podatkovni list RKN2 UZD3 4VS25 / 7409060 , 0.18MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE, RK RKN , 0.18MB , pdfNavodila za montažo Navodila za montažo kaset RK(F)N2UZD3 , 0.10MB , pdfZa ta proizvod informativna besedila niso na voljo
