Opomba: ta izdelek je ukinjen.
Nivelirna kaseta za revizijsko odprtino, RKRNUZD3, nerjaveče jeklo
Št. art. 7409138 | EAN 4012195868545
- Opis izdelka
-
Opis izdelka

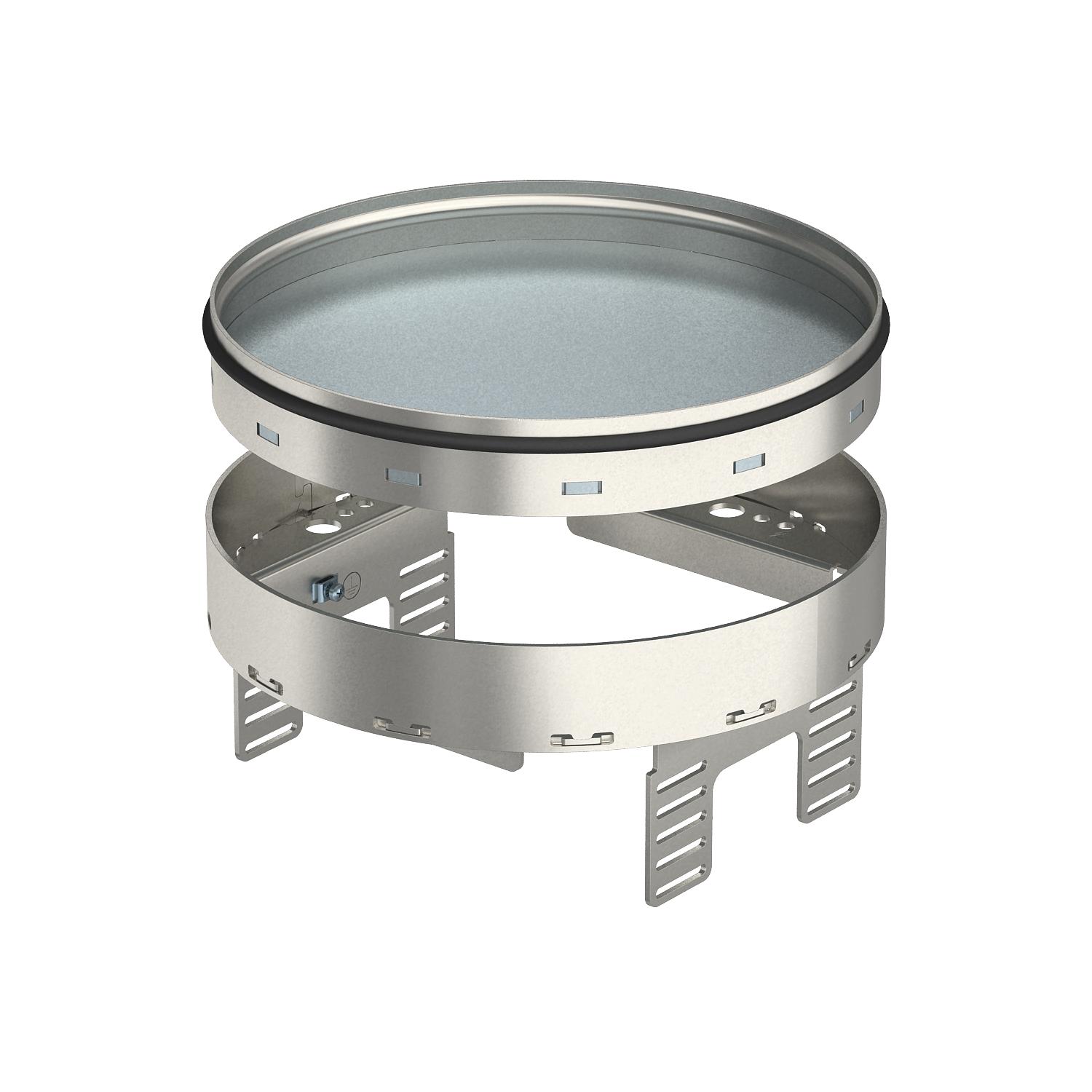

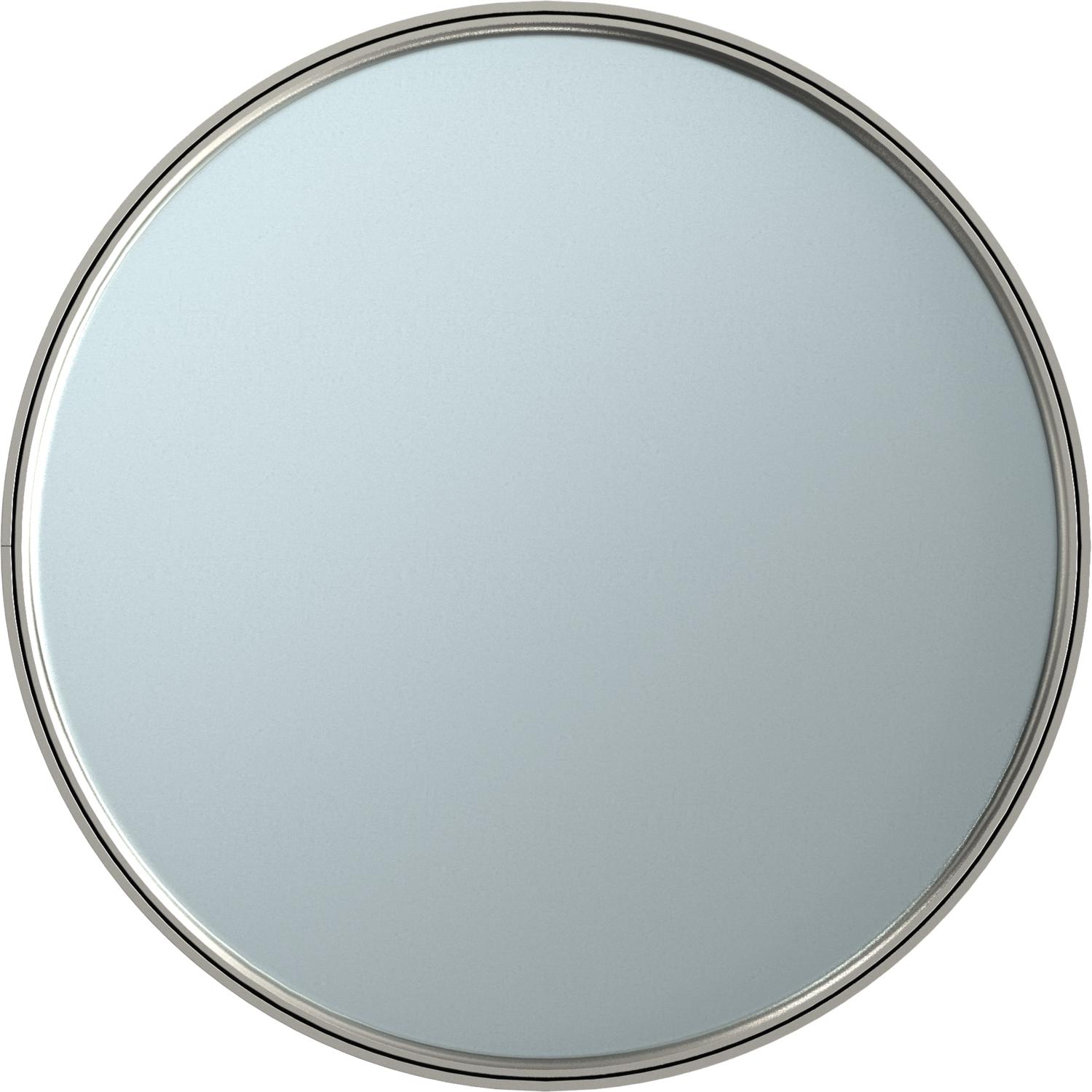

Nivelirna "slepa" ločilna kaseta za revizijsko odprtino velikosti R4, za vgradnjo elektroelementov v tla s suhim ali mokrim vzdrževanjem v notranjih prostorih, za vgradnjo v osnovo talne doze UZD250-3 ali UZD350-3 v kombinaciji z montažnim pokrovom DUG..R4 ali v UGD250-3R4 ali UGD350-3R4. Kaseta se montira s pomočjo nosilca za niveliranje (nosilce je treba posebej naročiti) na aluminijskem okvirju talne doze. Primerna samo za gladke talne obloge.
Nivelirna kaseta kot slepa kaseta, 2-komorna. Instalirata se lahko 2 pokrivni plošči v izvedbi APMT2. Za vgradnjo 2 univerzalnih nosilcev UT3 za 4 posamične inštalacijske aparate z nosilnim obročem/nosilno sponko ali 6 aparatov Modul 45.
-
- Tehnični podatki
-
Tehnični podatki

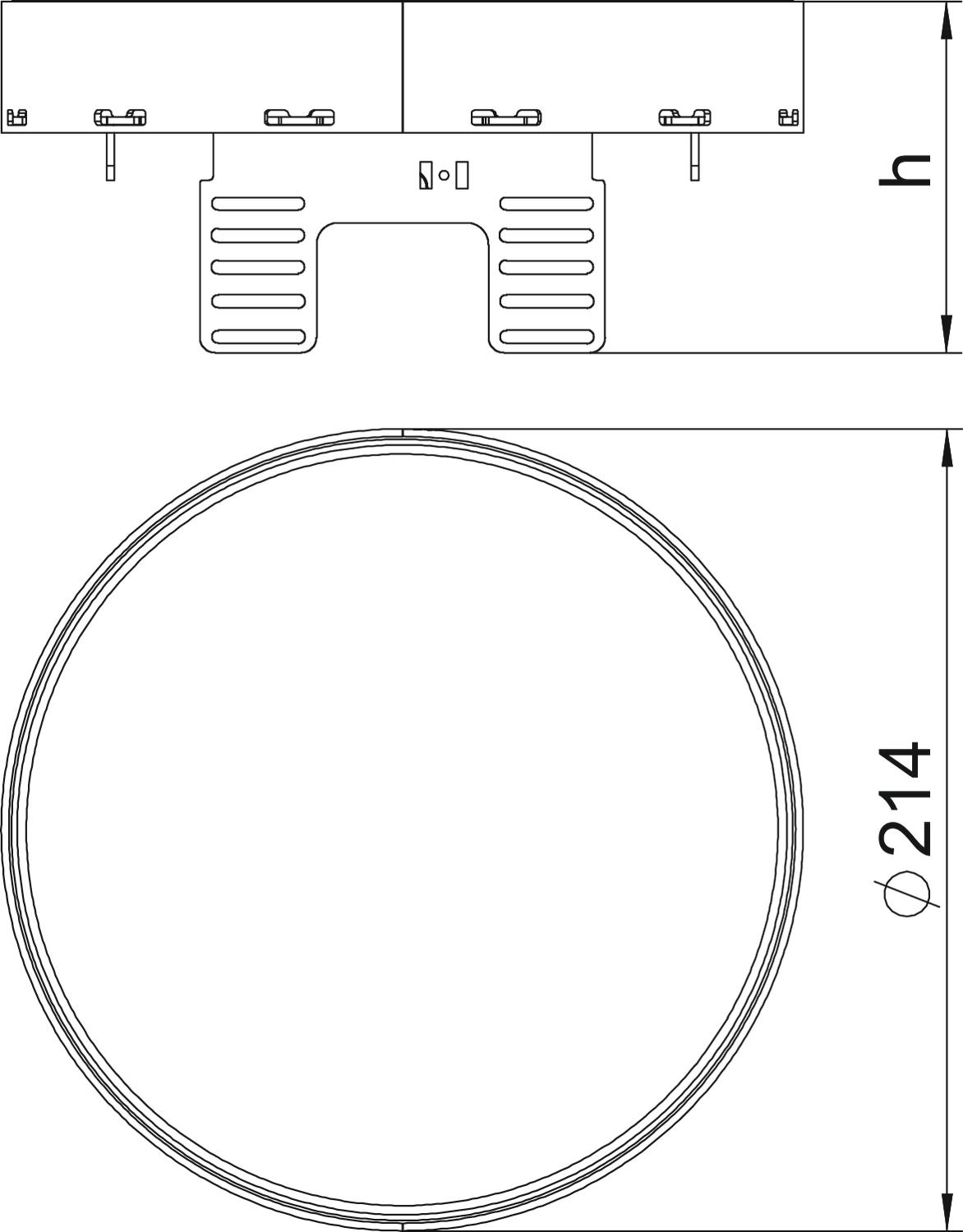

Debelina talne obloge 20 mm Dimenzija Ø215mm Dovoljenja VDE Globina za vgradnjo 104 mm IK-koda stopnje zaščite IK10 Izvedba okroglo Izvedba za visoko obremenitev ne Ločljivo da Material Nerjaveče jeklo 1.4301 Mera H 94 mm Min. višina tal 94 mm Nazivna velikost za enote za vgradnjo aparatov R4 Nega tal mokro Nosilec naprav za sprejem priključnih doz ne Premer vgradnje 215 Primerno za dvojno talno vgradnjo ne Primerno za votlo talno vgradnjo ne Tip vgradnega sistema UT3 Vrsta zaščite (IP) v neuporabljenem stanju IP44 Vrsta zaščite (IP) v uporabljenem stanju IP00 - Vsi tipi
- Prenosi
-
Podatkovni list RKRN2UZD3R4VS20 / 7409138 , 0.19MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE, RK RKN , 0.18MB , pdfNavodila za montažo Navodila za montažo kaset RK(F)RN2UZD3 , 0.10MB , pdfZa ta proizvod informativna besedila niso na voljo
