Opomba: ta izdelek je ukinjen.
Izdelek ki ga nadomešča najdete tukaj: 7408926 / Nivelirna kaseta za težke obremenitve za tubus, slepa, RKFNSL, velikost 4, nerjaveče jeklo
Nivelirna kaseta za težke obremenitve za tubus, slepa, RKFNSL, velikost 4, nerjaveče jeklo
Št. art. 7409382 | EAN 4012195869160
- Opis izdelka
-
Opis izdelka

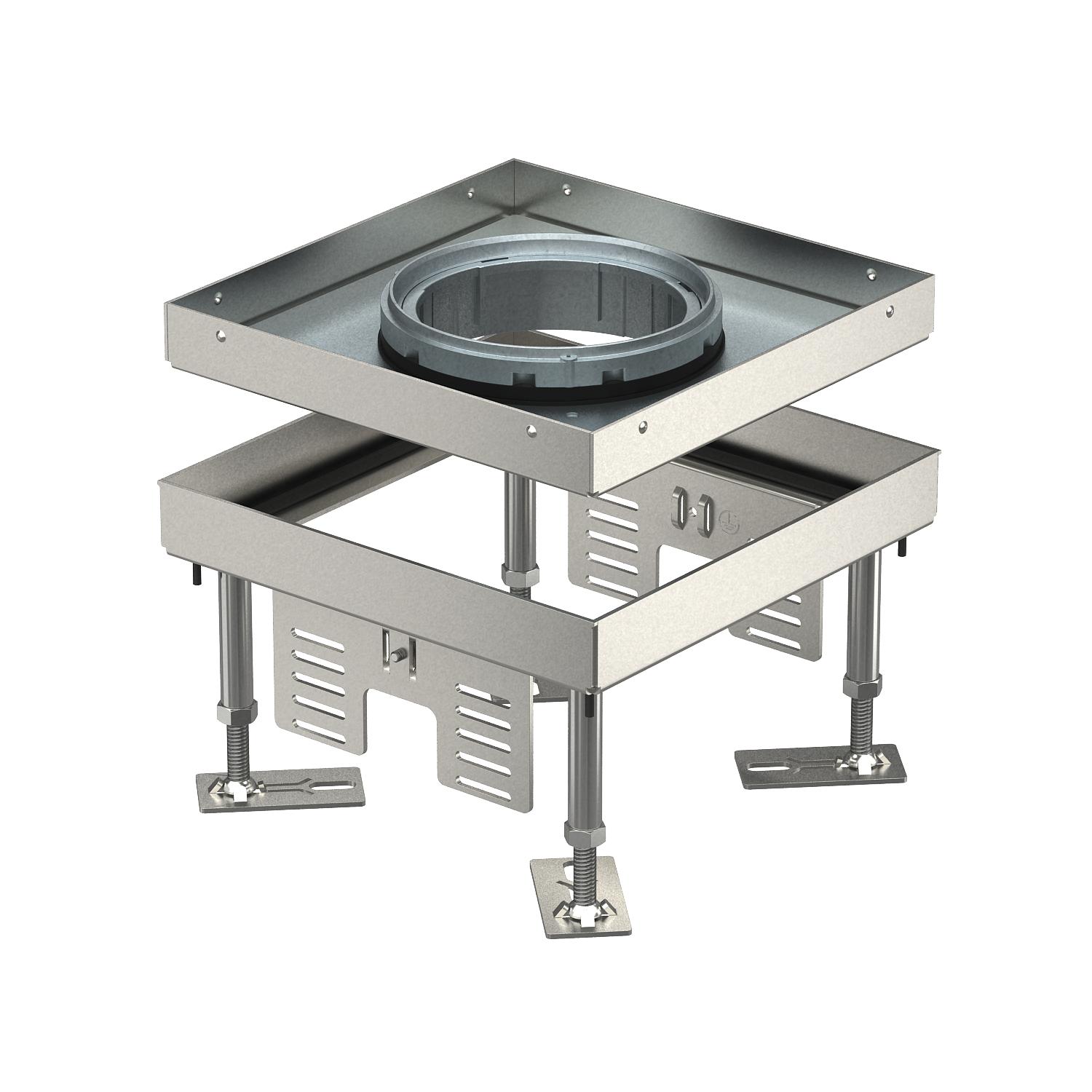

Kvadratna kaseta za težke obremenitve za tubus, velikost 4, za vgradnjo inštalacijskih aparatov v sistemih talnih kanalov, dvojnih in votlih tleh, v suho ali mokro vzdrževanih tleh v notranjih prostorih. Razred obremenljivosti od 1 do 10 kN.
Nivelirna kaseta za težke obremenitve s tubusom z razredom obremenljivosti od 1 do 10 kN, 2-komorna. Instalirata se lahko 2 pokrivni plošči v izvedbi APMT2. Za vgradnjo 2 univerzalnih nosilcev UT3 za 4 posamične inštalacijske aparate z nosilnim obročem/nosilno sponko ali 6 aparatov Modul 45.
-
- Tehnični podatki
-
Tehnični podatki

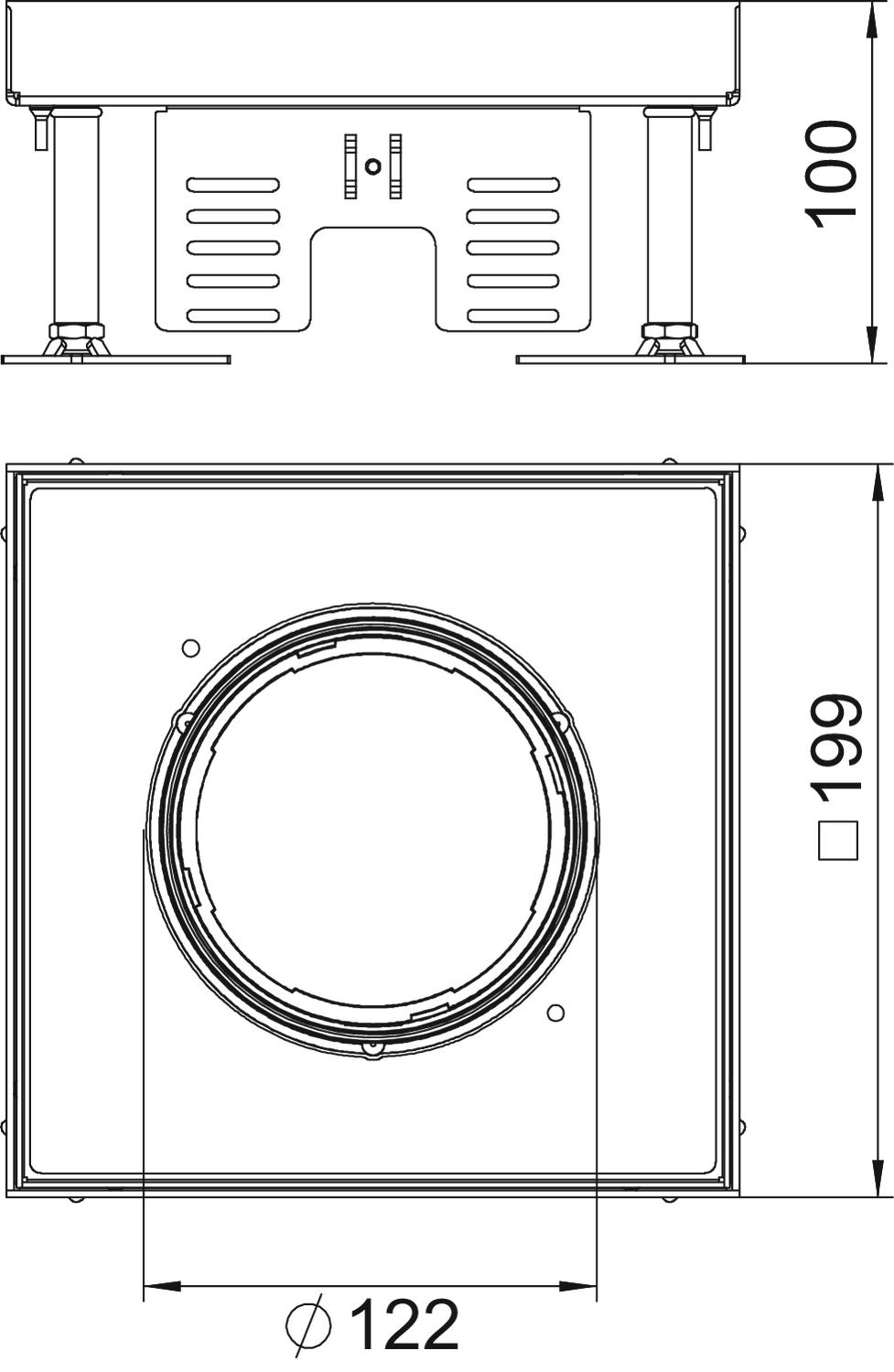

Debelina talne obloge 15 mm Dimenzija 200x200mm Dolžina 199 mm Globina za vgradnjo 100 mm IK-koda stopnje zaščite IK10 Izvedba kvadratno Izvedba kabelskega odvoda Potopni tubus Izvedba za visoko obremenitev da Ločljivo ne Maks. območje niveliranja 150 mm Maks. višina tal 150 mm Material Nerjaveče jeklo 1.4301 Mera H 100 mm Min. območje niveliranja 100 mm Min. višina tal 100 mm Nazivna velikost za enote za vgradnjo aparatov 4 Nega tal mokro Nosilec naprav za sprejem priključnih doz da Primerno za dvojno talno vgradnjo da Primerno za votlo talno vgradnjo da Razred visoke obremenitve 10 kN (OBO SL1) Širina 199 mm Število izvodnic napeljav 1 Število nosilcev aparata 2 Število vgradnih naprav 6 Tip vgradnega sistema UT3 Vgradna dolžina 201 mm Vgradna širina 201 mm Vrsta zaščite (IP) v neuporabljenem stanju IP40 Vrsta zaščite (IP) v uporabljenem stanju IP20 - Vsi tipi
