Opomba: ta izdelek je ukinjen.
Izdelek ki ga nadomešča najdete tukaj: 7408940 / Nivelirna kaseta za težke obremenitve za tubus, slepa, RKFNSL, velikost 9, nerjaveče jeklo

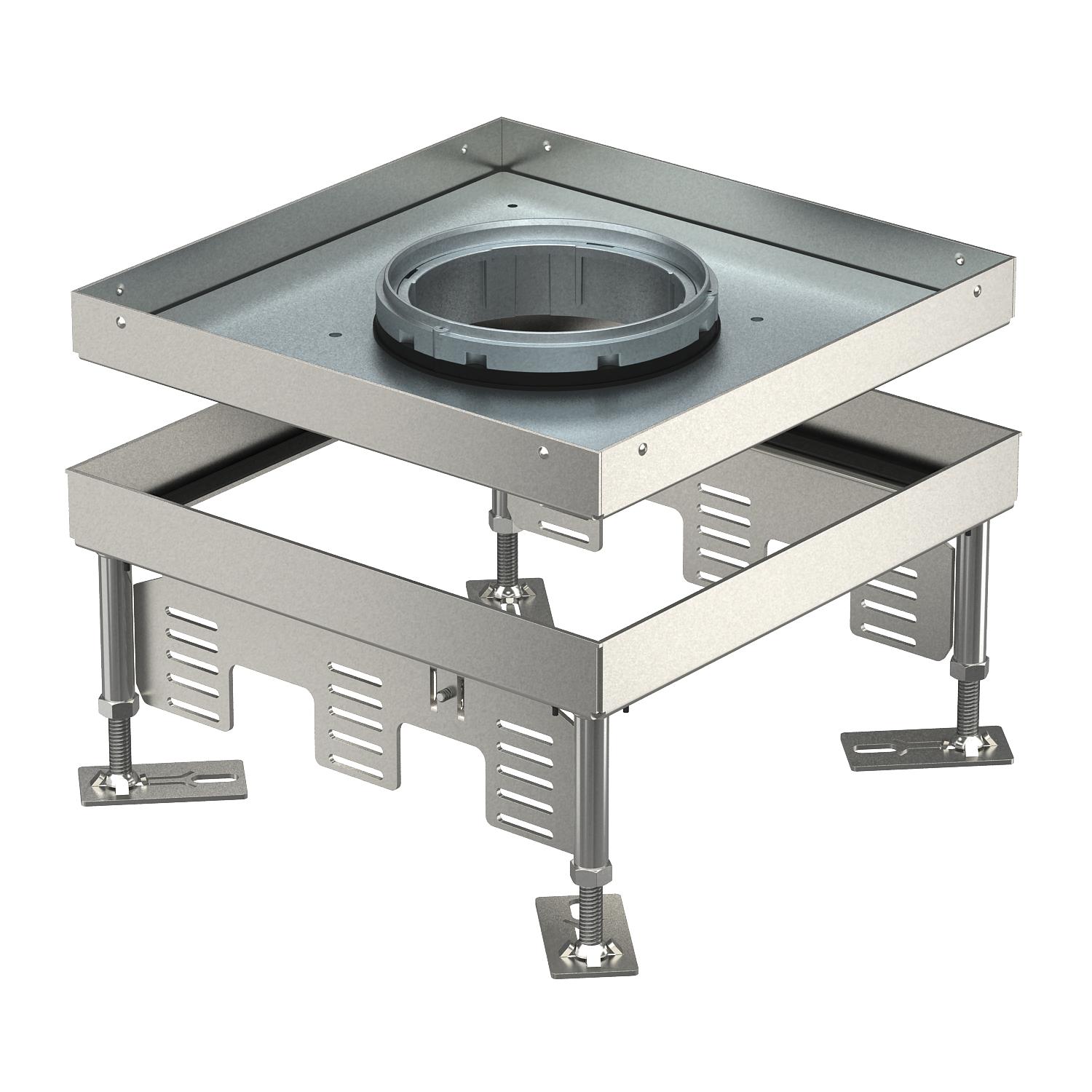

Nivelirna kaseta za težke obremenitve za tubus, slepa, RKFNSL, velikost 9, nerjaveče jeklo
Št. art. 7409390 | EAN 4012195869221
- Opis izdelka
-
Opis izdelka
Kvadratna kaseta za težke obremenitve za tubus, velikost 9, za vgradnjo inštalacijskih aparatov v sistemih talnih kanalov, dvojnih in votlih tleh, v suho ali mokro vzdrževanih tleh v notranjih prostorih. Razred obremenljivosti od 1 do 10 kN.
Nivelirna kaseta za težke obremenitve s tubusom z razredom obremenljivosti od 1 do 10 kN, 3-komorna. Instalirajo se lahko 3 pokrivne plošče v izvedbi APMT5. Za vgradnjo 3 univerzalnih nosilcev UT4 za 9 posamičnih inštalacijskih aparatov z nosilnim obročem/nosilno sponko ali 12 aparatov Modul 45.
-
- Tehnični podatki
-
Tehnični podatki

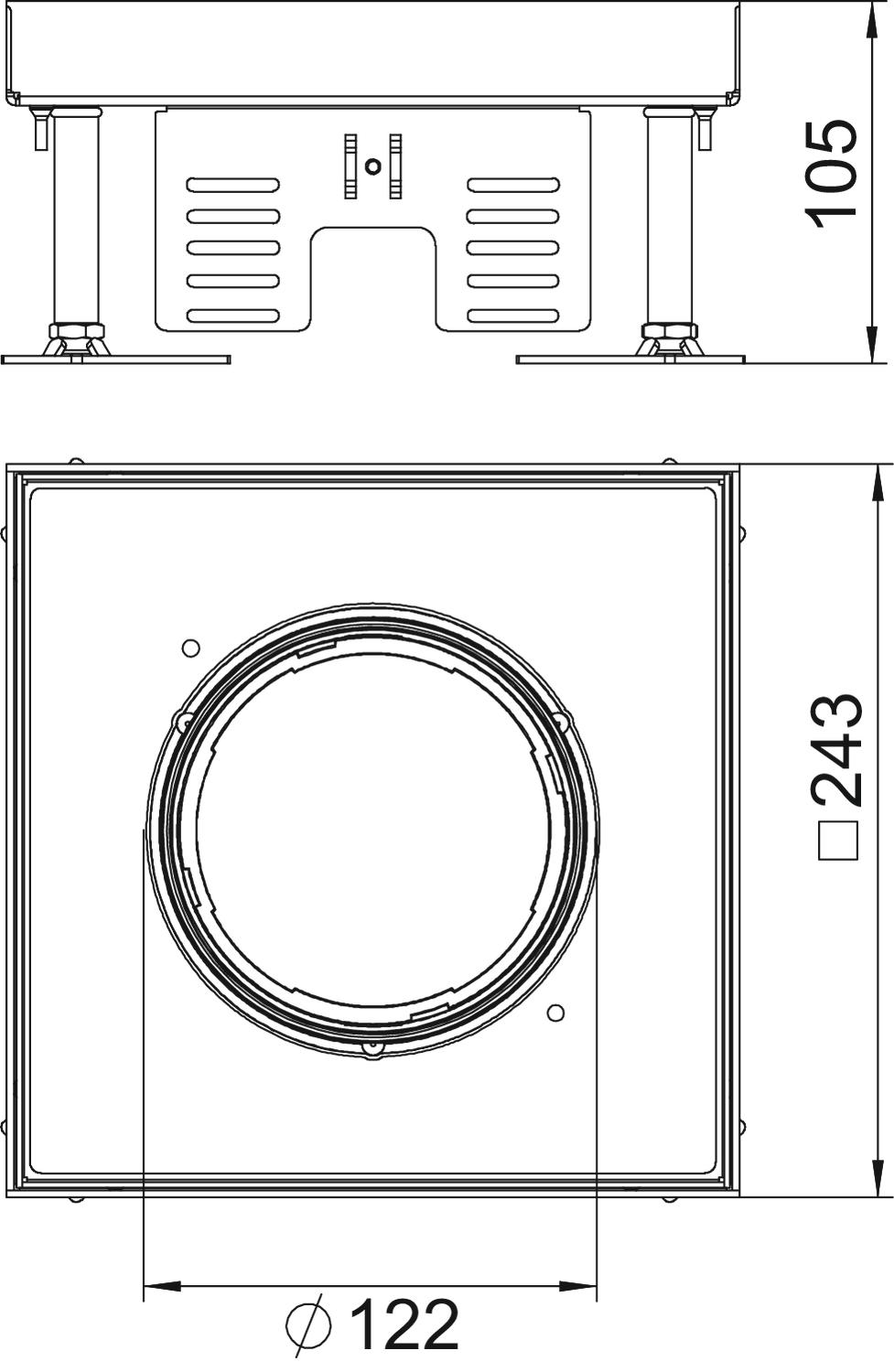

Debelina talne obloge 21 mm Dimenzija 243x243x100 Dolžina 243 mm Globina za vgradnjo 105 mm IK-koda stopnje zaščite IK10 Izvedba kvadratno Izvedba kabelskega odvoda Potopni tubus Izvedba za visoko obremenitev da Ločljivo ne Maks. območje niveliranja 155 mm Maks. višina tal 155 mm Material Nerjaveče jeklo 1.4301 Mera H 105 mm Min. območje niveliranja 105 mm Min. višina tal 105 mm Nazivna velikost za enote za vgradnjo aparatov 9 Nega tal mokro Nosilec naprav za sprejem priključnih doz da Primerno za dvojno talno vgradnjo da Primerno za votlo talno vgradnjo da Razred visoke obremenitve 10 kN (OBO SL1) Širina 243 mm Število izvodnic napeljav 1 Število nosilcev aparata 3 Število vgradnih naprav 12 Tip vgradnega sistema UT4 Vgradna dolžina 244 mm Vgradna širina 244 mm Vrsta zaščite (IP) v neuporabljenem stanju IP40 Vrsta zaščite (IP) v uporabljenem stanju IP20 - Vsi tipi
- Prenosi
-
Podatkovni list RKFN2 9 VMSL1N21 / 7409390 , 0.21MB , pdfIzjava o skladnosti RKFN2 9 VMSL1N21 / 7409390 , 0.06MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE, kasete za težke obremenitve , 0.12MB , pdfPomoč pri izbiri Pomoč pri izbiri sistema za težka bremena , 0.13MB , pdfNavodila za montažo Schwerlastsystem , 6.72MB , pdf
