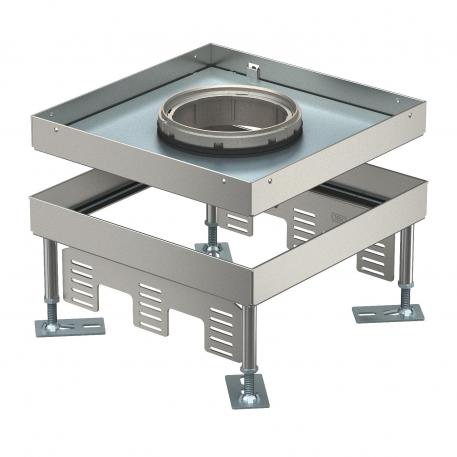

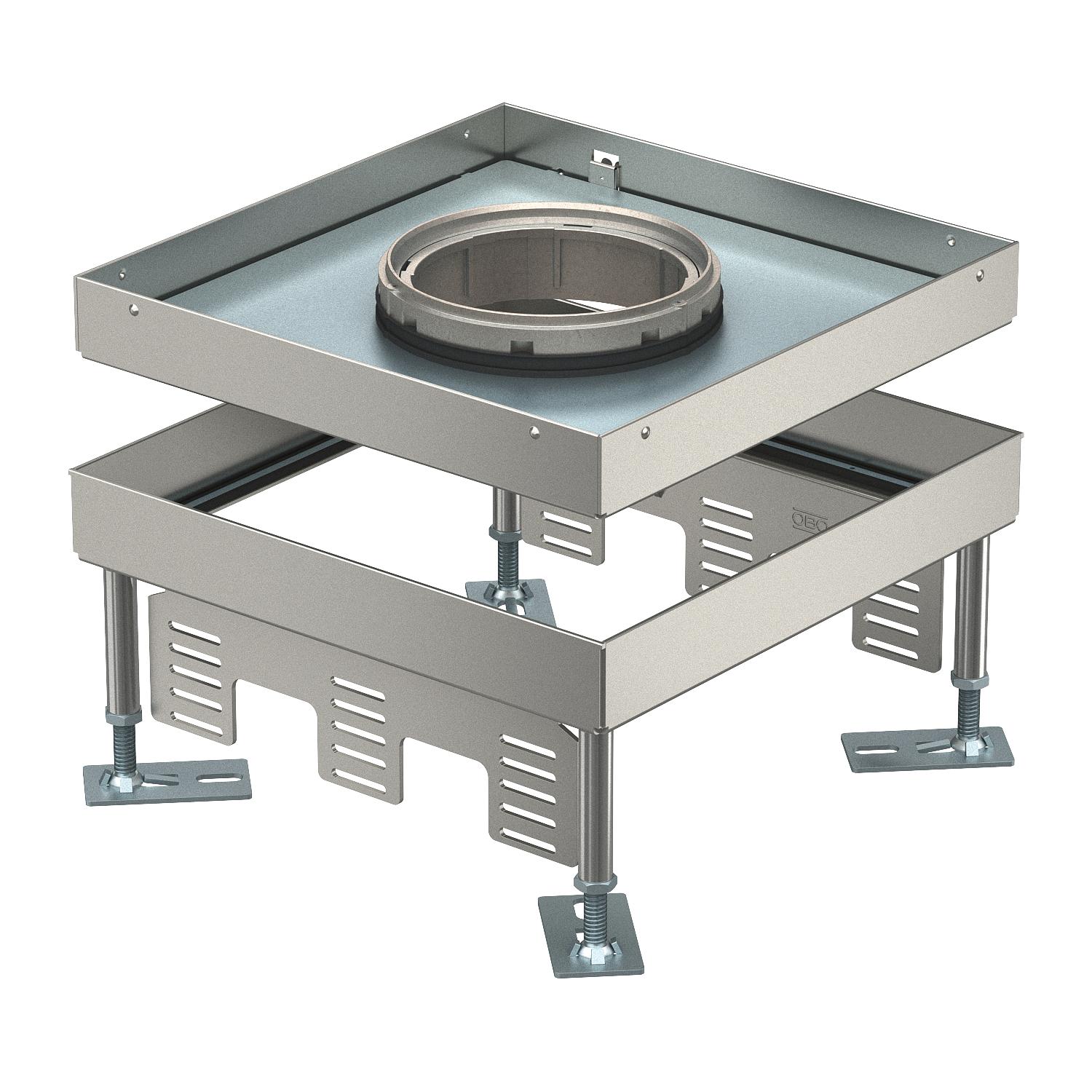

Nivelirna kaseta za težke obremenitve za tubus, slepa, RKFNSL, velikost 9, nerjaveče jeklo
Št. art. 7408940 | EAN 4012197278304
- Opis izdelka
-
Opis izdelka
Kvadratna kaseta za težke obremenitve za tubus, velikost 9, za vgradnjo inštalacijskih aparatov v sistemih talnih kanalov, dvojnih in votlih tleh, v suho ali mokro vzdrževanih tleh v notranjih prostorih. Razred obremenljivosti od 1 do 10 kN.
Nivelirna kaseta za težke obremenitve s tubusom z razredom obremenljivosti od 1 do 10 kN, 3-komorna. Instalirajo se lahko 3 pokrivne plošče v izvedbi APMT5. Za vgradnjo 3 univerzalnih nosilcev UT4 za 9 posamičnih inštalacijskih aparatov z nosilnim obročem/nosilno sponko ali 12 aparatov Modul 45.
-
- Tehnični podatki
-
Tehnični podatki

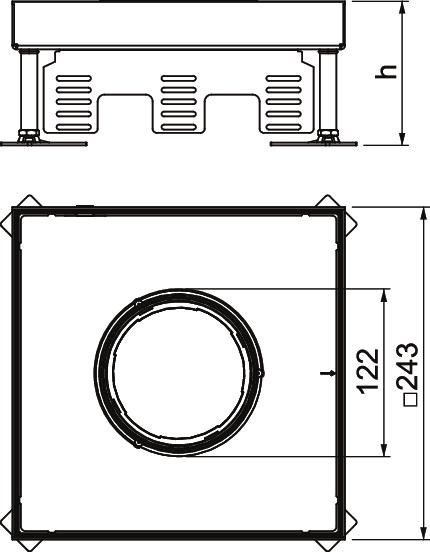

Debelina talne obloge 21 mm Dimenzija 243x243x105 Dolžina 243 mm Dovoljenja VDE Globina za vgradnjo 110 mm IK-koda stopnje zaščite IK10 Izvedba kvadratno Izvedba kabelskega odvoda Potopni tubus Izvedba za visoko obremenitev da Ločljivo ne Maks. območje niveliranja 155 mm Maks. višina tal 155 mm Material Nerjaveče jeklo Mera H 110 mm Min. območje niveliranja 110 mm Min. višina tal 110 mm Nazivna velikost za enote za vgradnjo aparatov 9 Nega tal mokro Nosilec naprav za sprejem priključnih doz ne Primerno za dvojno talno vgradnjo da Primerno za votlo talno vgradnjo da Razred visoke obremenitve 10 kN (OBO SL1) Širina 243 mm Standard EN 50085-2-2 Število izvodnic napeljav 1 Število univerzalnih nosilcev 3 x UT4 Število vgradnih naprav 12 Talni izrez/montažna odprtina 244x244 Tip vgradnega sistema UT4 Vgradna dolžina 244 mm Vgradna širina 244 mm Višina 110 mm Vrsta zaščite (IP) v neuporabljenem stanju IP55 Vrsta zaščite (IP) v uporabljenem stanju IP20 - Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Tubus z ravnim pokrovom in ročico, za kasetne okvirje in nivelirne kasete
TUK2 GV 7428140 1 Kos
Tubus z ravnim pokrovom, za kasetne okvirje in nivelirne kasete
TUK2 V 7428141 1 Kos
Tubus s spuščenim pokrovom za talno oblogo in ročico, za kasetne okvirje in nivelirne kasete
TUK2 G4 7428142 1 Kos - Prenosi
-
Podatkovni list RKFN3 9 V SL1 21 / 7408940 , 0.19MB , pdfIzjava o skladnosti RKFN3 9 V SL1 21 / 7408940 , 0.17MB , pdf
