Nivelirna kaseta za težke obremenitve za tubus, slepa, RKFRSL, velikost R9, nerjaveče jeklo 110 | 155 | 20 | 110 | R9

Nivelirna kaseta za težke obremenitve za tubus, slepa, RKFRSL, velikost R9, nerjaveče jeklo

Št. art. 7409470 | EAN 4012195869764

Št. art. / Tip	7409470 / RKFR2 9 SL2V2 20

Min. višina tal	110 mm

Maks. višina tal	155 mm

Debelina talne obloge	20 mm

Mera H	110 mm

Nazivna velikost za enote za vgradnjo aparatov	R9

Opis izdelka

Opis izdelka

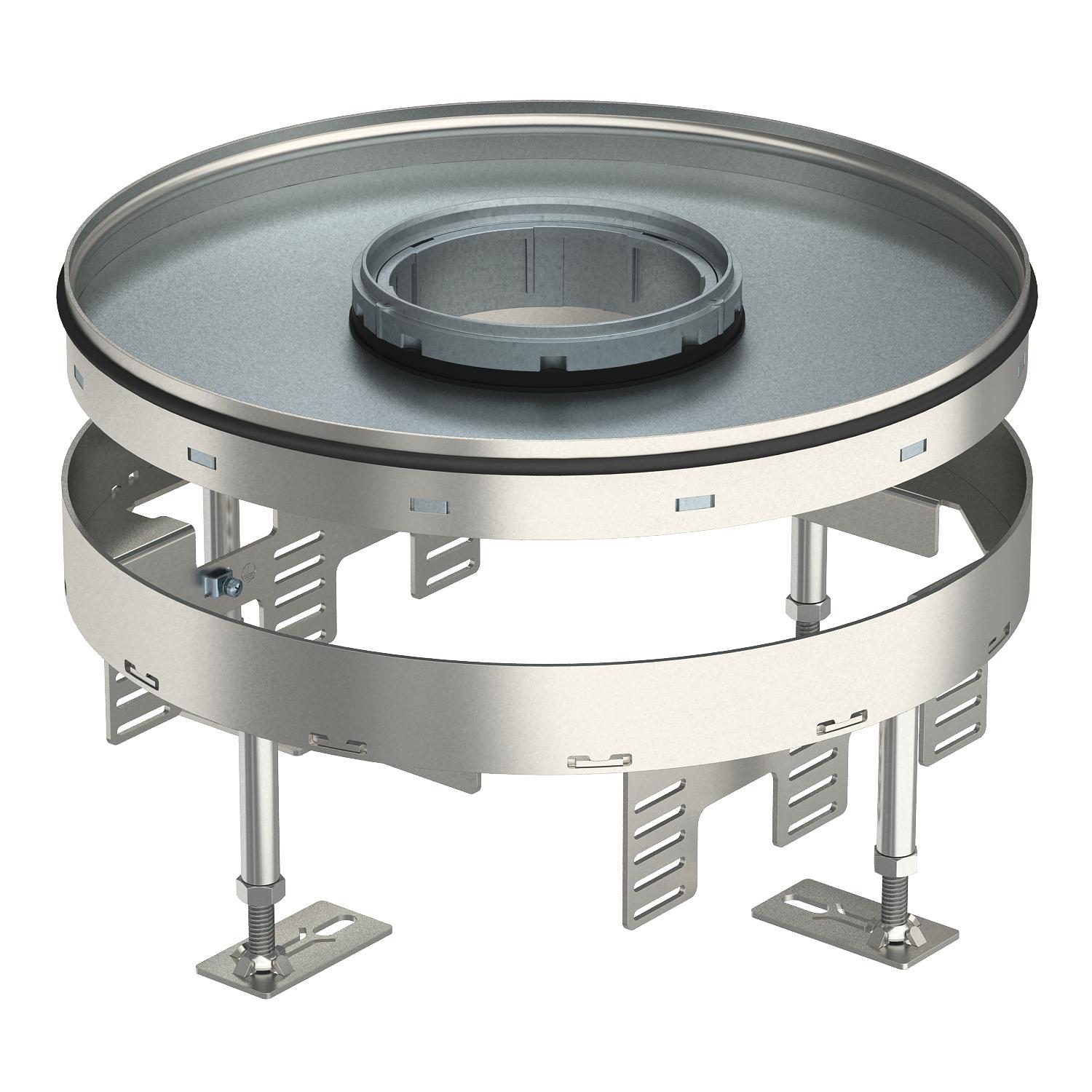

Okrogla kaseta za težke obremenitve za tubus, velikost R9, za vgradnjo inštalacijskih aparatov v sistemih talnih kanalov, dvojnih in votlih tleh, v suho ali mokro vzdrževanih tleh v notranjih prostorih. Razred obremenljivosti od 2 do 20 kN.

Nivelirna kaseta za težke obremenitve s tubusom z razredom obremenljivosti od 2 do 20 kN, 3-komorna. Instalirajo se lahko 3 pokrivne plošče v izvedbi APMT5. Za vgradnjo 3 univerzalnih nosilcev UT4 za 9 posamičnih inštalacijskih aparatov z nosilnim obročem/nosilno sponko ali 12 aparatov Modul 45.

Tehnični podatki

Tehnični podatki

Debelina talne obloge	20 mm

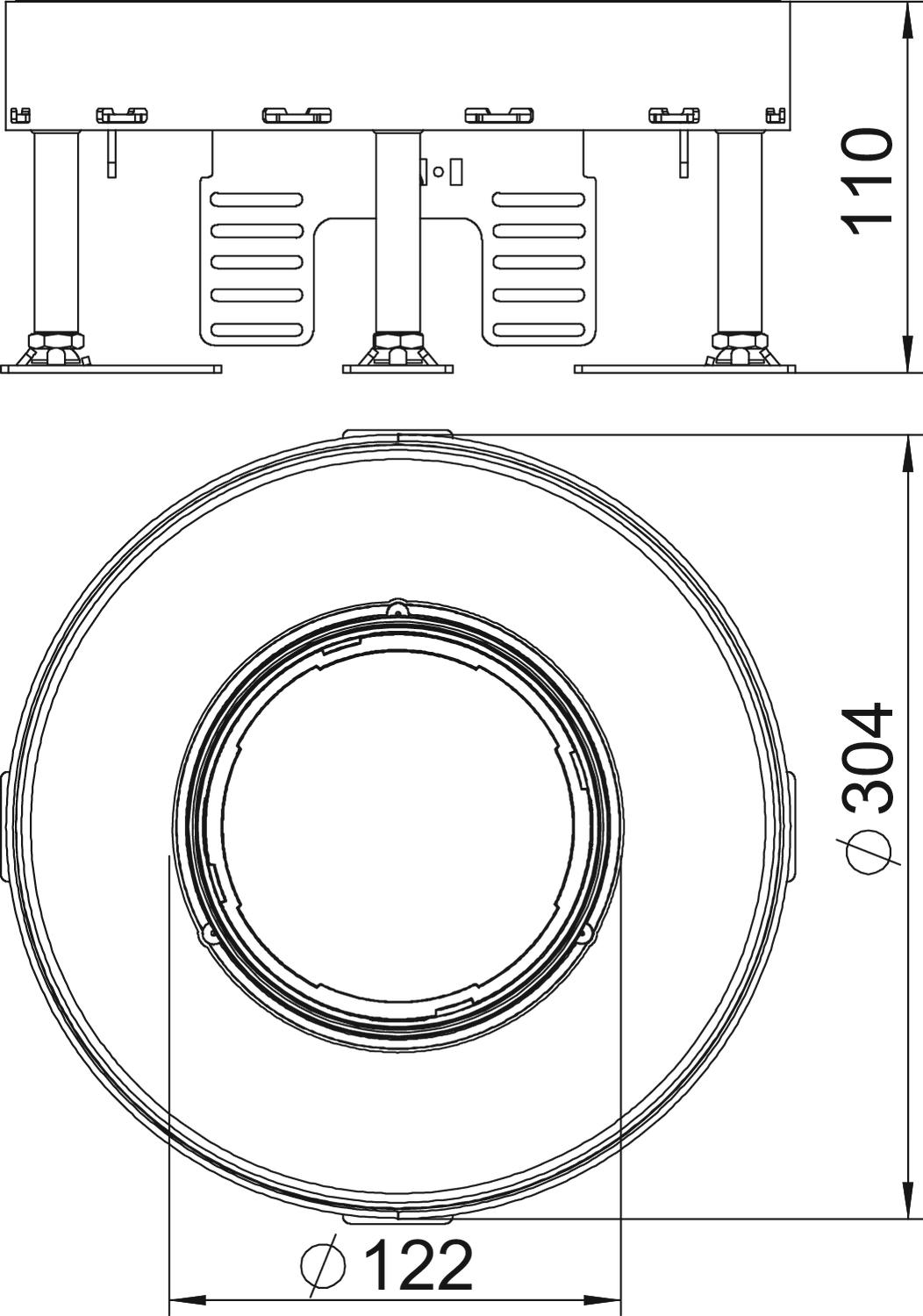

Dimenzija	Ø305mm
Globina za vgradnjo	110 mm
IK-koda stopnje zaščite	IK10
Izvedba	okroglo
Izvedba kabelskega odvoda	Potopni tubus
Izvedba za visoko obremenitev	da
Ločljivo	ne
Maks. območje niveliranja	155 mm
Maks. višina tal	155 mm
Material	Nerjaveče jeklo 1.4301
Mera H	110 mm
Min. območje niveliranja	110 mm
Min. višina tal	110 mm

Nazivna velikost za enote za vgradnjo aparatov	R9
Nega tal	mokro
Nosilec naprav za sprejem priključnih doz	da
Premer vgradnje	305
Primerno za dvojno talno vgradnjo	da
Primerno za votlo talno vgradnjo	da
Razred visoke obremenitve	20 kN (OBO SL2)
Število izvodnic napeljav	1
Število nosilcev aparata	3
Število vgradnih naprav	12
Tip vgradnega sistema	UT4
Vrsta zaščite (IP) v neuporabljenem stanju	IP44
Vrsta zaščite (IP) v uporabljenem stanju	IP20

Vsi tipi

Vsi tipi

Tip	Min. višina tal	Maks. višina tal	Debelina talne obloge	Mera H	Nazivna velikost za enote za vgradnjo aparatov	Št. art.	Količina	Min. prodajna enota
RKFR2 9 SL2V2 20	110 mm	155 mm	20 mm	110 mm	R9	7409470	Kos	1 Kos

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Tubus z ravnim pokrovom in ročico, za kasetne okvirje in nivelirne kasete	TUK2 GV	7428140	Kos	1 Kos
Tubus z ravnim pokrovom, za kasetne okvirje in nivelirne kasete	TUK2 V	7428141	Kos	1 Kos
Tubus s spuščenim pokrovom za talno oblogo in ročico, za kasetne okvirje in nivelirne kasete	TUK2 G4	7428142	Kos	1 Kos
