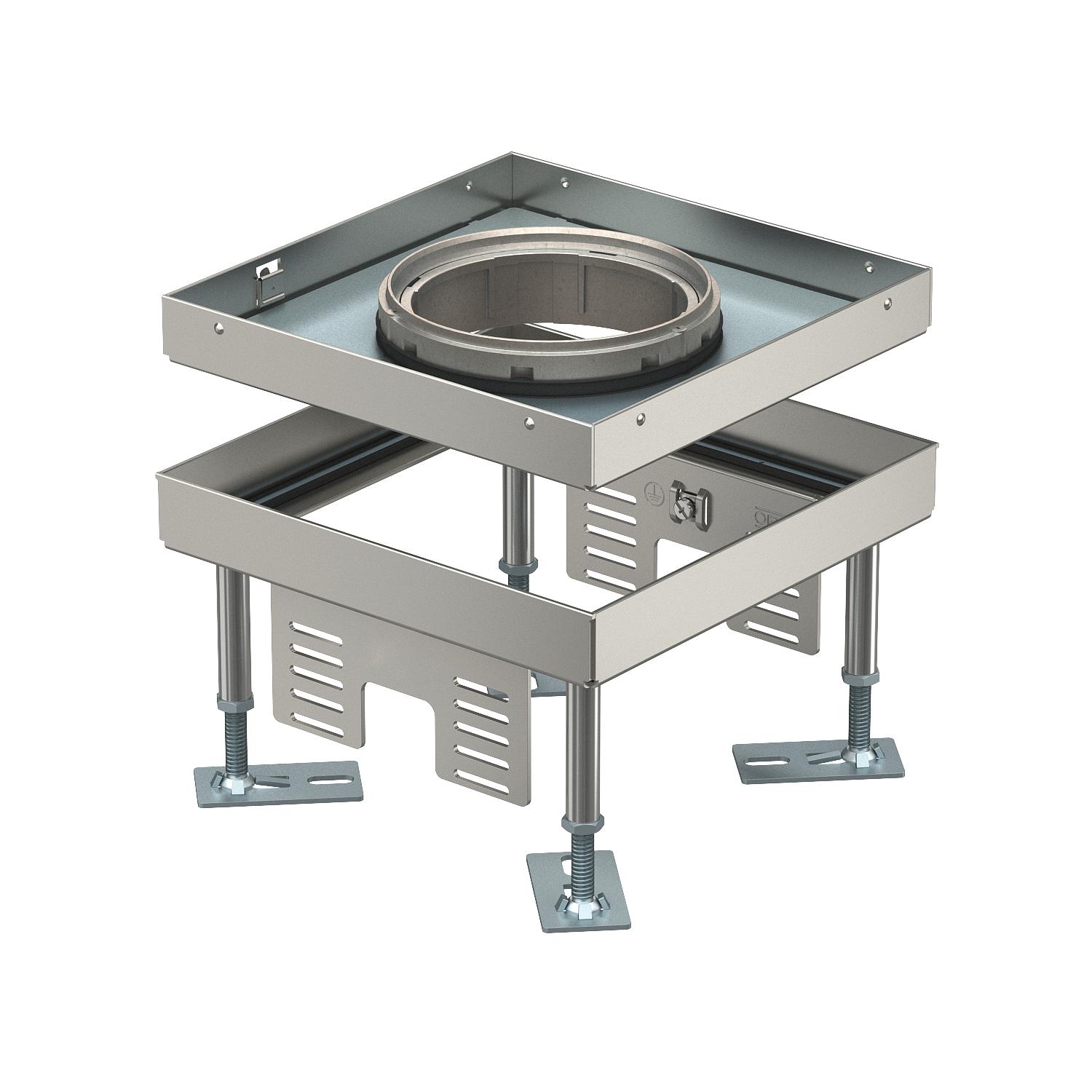

Nivelirna kaseta za tubus, RKFN, nerjaveče jeklo
Št. art. 7408960 | EAN 4012197278137
- Opis izdelka
-
Opis izdelkaNivelirna kaseta velikosti 4, za tubus, za vgradnjo elektroelementov v tla s suhim ali mokrim vzdrževanjem v notranjih prostorih.
Nivelirna kaseta, s tubusom, 2-komorna. Instalirata se lahko 2 pokrivni plošči v izvedbi APMT2. Za vgradnjo 2 univerzalnih nosilcev UT3 za 4 posamične inštalacijske aparate z nosilnim obročem/nosilno sponko ali 6 aparatov Modul 45.
-
- Tehnični podatki
-
Tehnični podatki

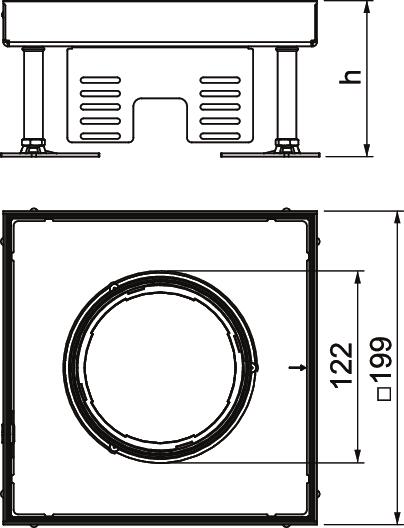

Debelina talne obloge 20 mm Dimenzija 199x199x100 Dolžina 199 mm Dovoljenja VDE Globina za vgradnjo 105 mm IK-koda stopnje zaščite IK10 Izvedba kvadratno Izvedba kabelskega odvoda Potopni tubus Izvedba za visoko obremenitev ne Ločljivo ne Maks. območje niveliranja 150 mm Maks. višina tal 150 mm Material Nerjaveče jeklo Mera H 105 mm Min. območje niveliranja 105 mm Min. višina tal 105 mm Navpična obremenitev, majhna površina do 3.000 N Navpična obremenitev, velika površina do 10.000 N Nazivna velikost za enote za vgradnjo aparatov 4 Nega tal mokro Nosilec naprav za sprejem priključnih doz ne Primerno za dvojno talno vgradnjo da Primerno za votlo talno vgradnjo da Širina 199 mm Standard EN 50085-2-2 Število izvodnic napeljav 1 Število univerzalnih nosilcev 2 x UT3 Število vgradnih naprav 6 Talni izrez/montažna odprtina 201x201 Tip vgradnega sistema UT3 Vgradna dolžina 201 mm Vgradna širina 201 mm Višina 105 mm Vrsta zaščite (IP) v neuporabljenem stanju IP55 Vrsta zaščite (IP) v uporabljenem stanju IP20 - Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Tubus z ravnim pokrovom in ročico, za kasetne okvirje in nivelirne kasete
TUK2 GV 7428140 1 Kos
Tubus z ravnim pokrovom, za kasetne okvirje in nivelirne kasete
TUK2 V 7428141 1 Kos
Tubus s spuščenim pokrovom za talno oblogo in ročico, za kasetne okvirje in nivelirne kasete
TUK2 G4 7428142 1 Kos - Prenosi
-
