Opomba: ta izdelek je ukinjen. Izdelek ki ga nadomešča najdete tukaj: 7408960 / Nivelirna kaseta za tubus, RKFN, nerjaveče jeklo

Nivelirna kaseta za tubus, RKFN, nerjaveče jeklo 105 | 150 | 20 | 105 | 4

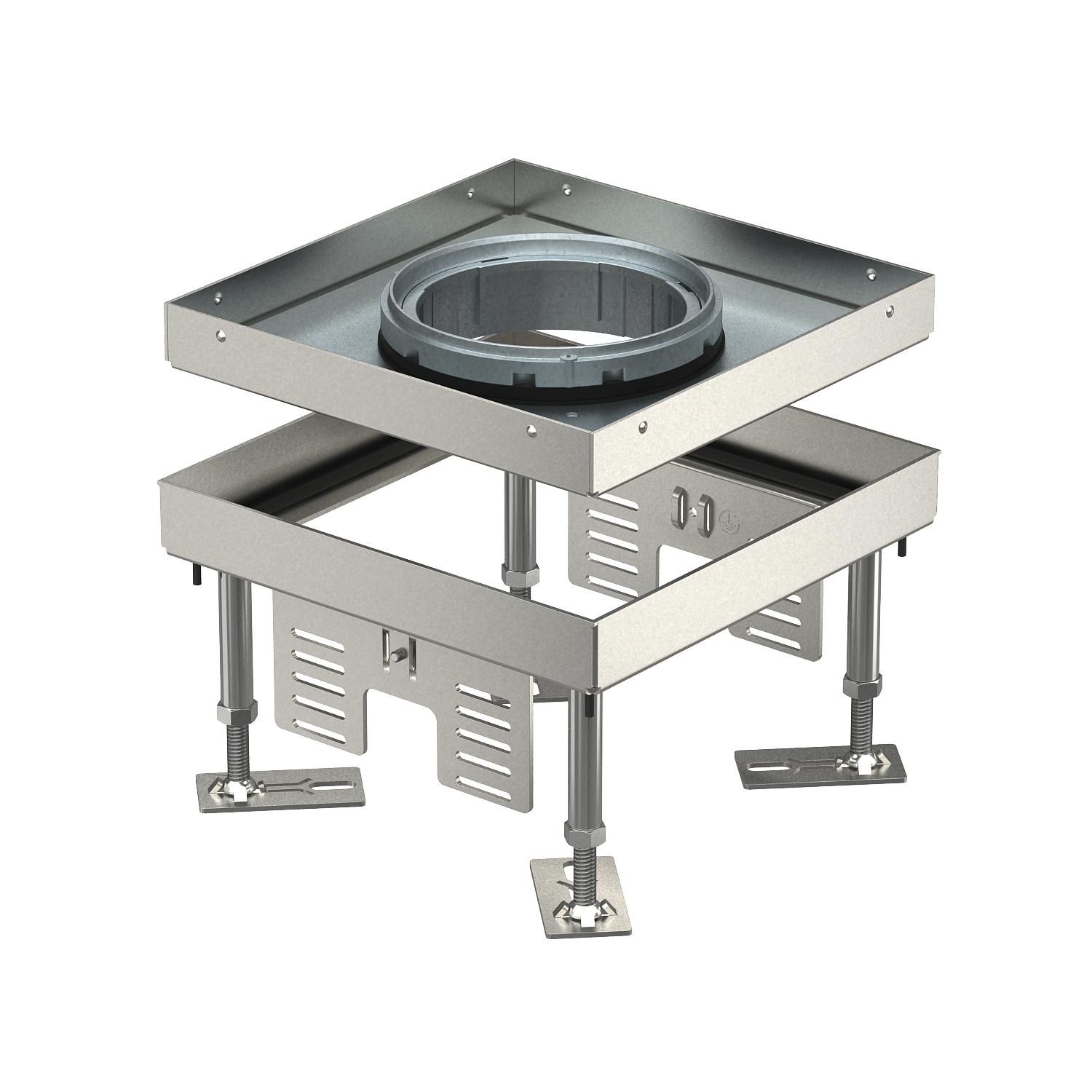

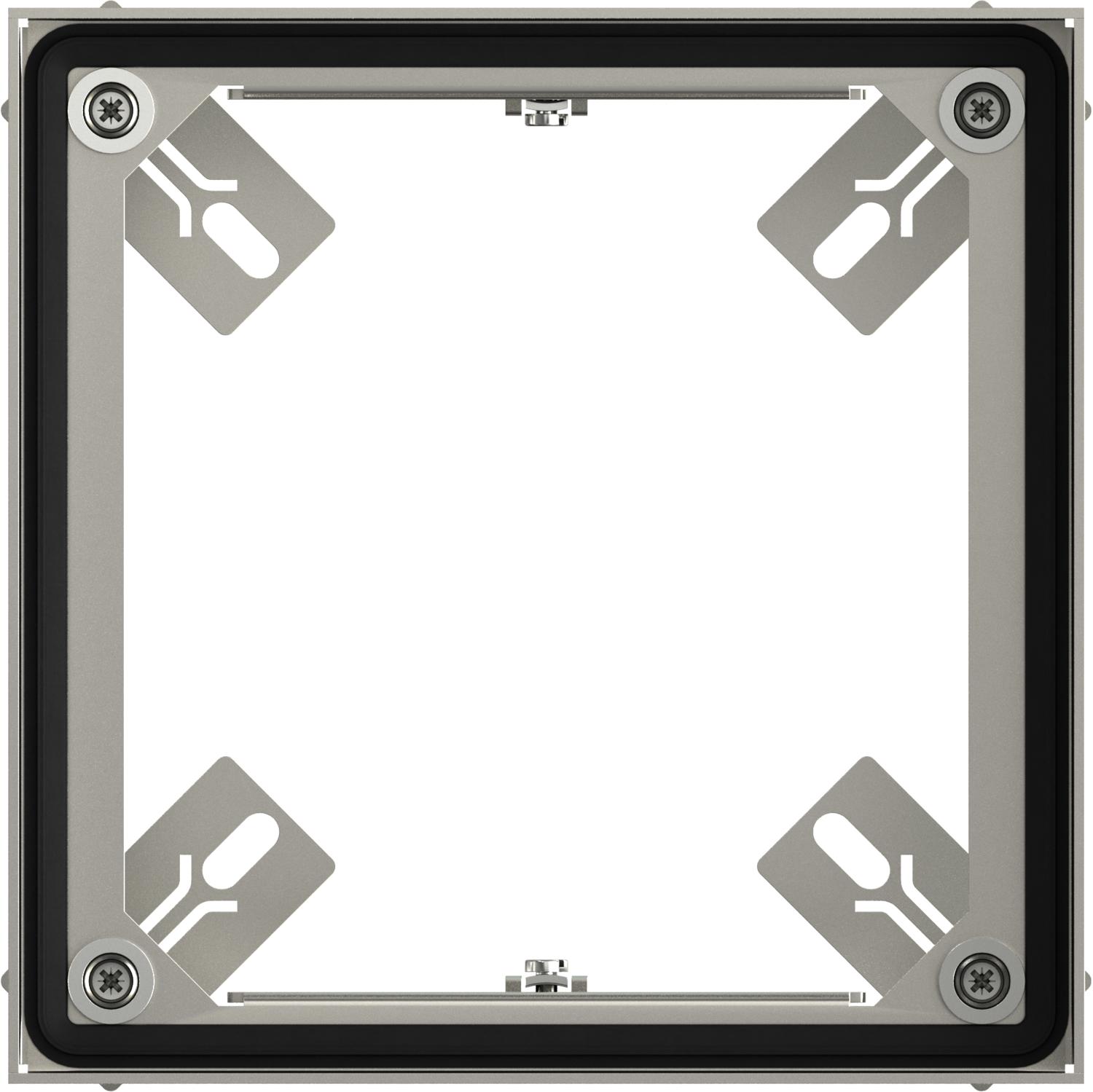

Nivelirna kaseta za tubus, RKFN, nerjaveče jeklo

Št. art. 7409362 | EAN 4012195869023

Št. art. / Tip

Min. višina tal

Maks. višina tal

Debelina talne obloge

Mera H

Nazivna velikost za enote za vgradnjo aparatov	4

Opis izdelka

Opis izdelka

Nivelirna kaseta velikosti 4, za tubus, za vgradnjo elektroelementov v tla s suhim ali mokrim vzdrževanjem v notranjih prostorih.

Nivelirna kaseta, s tubusom, 2-komorna. Instalirata se lahko 2 pokrivni plošči v izvedbi APMT2. Za vgradnjo 2 univerzalnih nosilcev UT3 za 4 posamične inštalacijske aparate z nosilnim obročem/nosilno sponko ali 6 aparatov Modul 45.

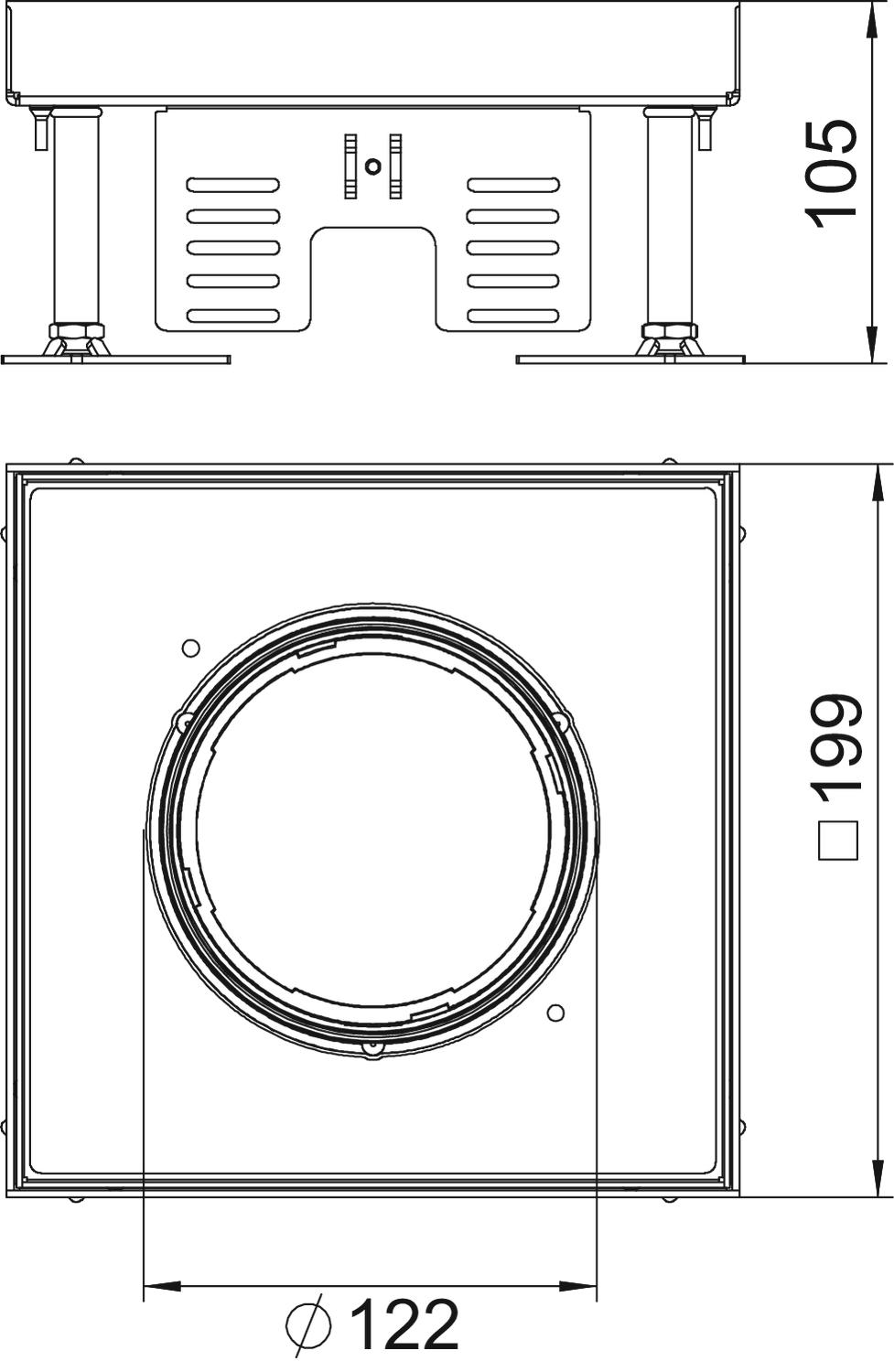

Tehnični podatki

Tehnični podatki

Debelina talne obloge	20 mm
Dimenzija	200x200mm
Dolžina	199 mm
Dovoljenja	VDE
Globina za vgradnjo	105 mm
IK-koda stopnje zaščite	IK10
Izvedba	kvadratno
Izvedba kabelskega odvoda	Potopni tubus
Izvedba za visoko obremenitev	ne
Ločljivo	ne
Maks. območje niveliranja	150 mm
Maks. višina tal	150 mm
Material	Nerjaveče jeklo 1.4301
Mera H	105 mm
Min. območje niveliranja	105 mm
Min. višina tal	105 mm
Navpična obremenitev, majhna površina	do 3.000 N

Navpična obremenitev, velika površina	do 10.000 N
Nazivna velikost za enote za vgradnjo aparatov	4
Nega tal	mokro
Nosilec naprav za sprejem priključnih doz	da
Odtis CO₂ (GWP) od zibelke do vrat	13,6166 kg CO₂e / 1 Kos
Primerno za dvojno talno vgradnjo	da
Primerno za votlo talno vgradnjo	da
Širina	199 mm
Število izvodnic napeljav	1
Število nosilcev aparata	2
Število vgradnih naprav	6
Tip vgradnega sistema	UT3
Vgradna dolžina	201 mm
Vgradna širina	201 mm
Vrsta zaščite (IP) v neuporabljenem stanju	IP40
Vrsta zaščite (IP) v uporabljenem stanju	IP20

Vsi tipi

Vsi tipi

Tip	Min. višina tal	Maks. višina tal	Debelina talne obloge	Mera H	Nazivna velikost za enote za vgradnjo aparatov	Št. art.	Količina	Min. prodajna enota
RKFN2 4 VS 20	105 mm	150 mm	20 mm	105 mm	4	7409362	Kos	1 Kos
RKFN2 4 VS 25	110 mm	155 mm	25 mm	110 mm	4	7409364	Kos	1 Kos

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Univerzalni nosilec UT3, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 165 mm	UT3 45 3	7408723	Kos	1 Kos
Tubus z ravnim pokrovom in ročico, za kasetne okvirje in nivelirne kasete	TUK2 GV	7428140	Kos	1 Kos
