Opomba: ta izdelek je ukinjen. Izdelek ki ga nadomešča najdete tukaj: 7408982 / Nivelirna kaseta za tubus, RKFN, nerjaveče jeklo

Nivelirna kaseta za tubus, RKFN, nerjaveče jeklo 110 | 155 | 25 | 110 | Potopni tubus | 9

Nivelirna kaseta za tubus, RKFN, nerjaveče jeklo

Št. art. 7409370 | EAN 4012195869085

Št. art. / Tip

Min. višina tal

Maks. višina tal

Debelina talne obloge

Mera H

Izvedba kabelskega odvoda	Potopni tubus

Nazivna velikost za enote za vgradnjo aparatov	9

Opis izdelka

Opis izdelka

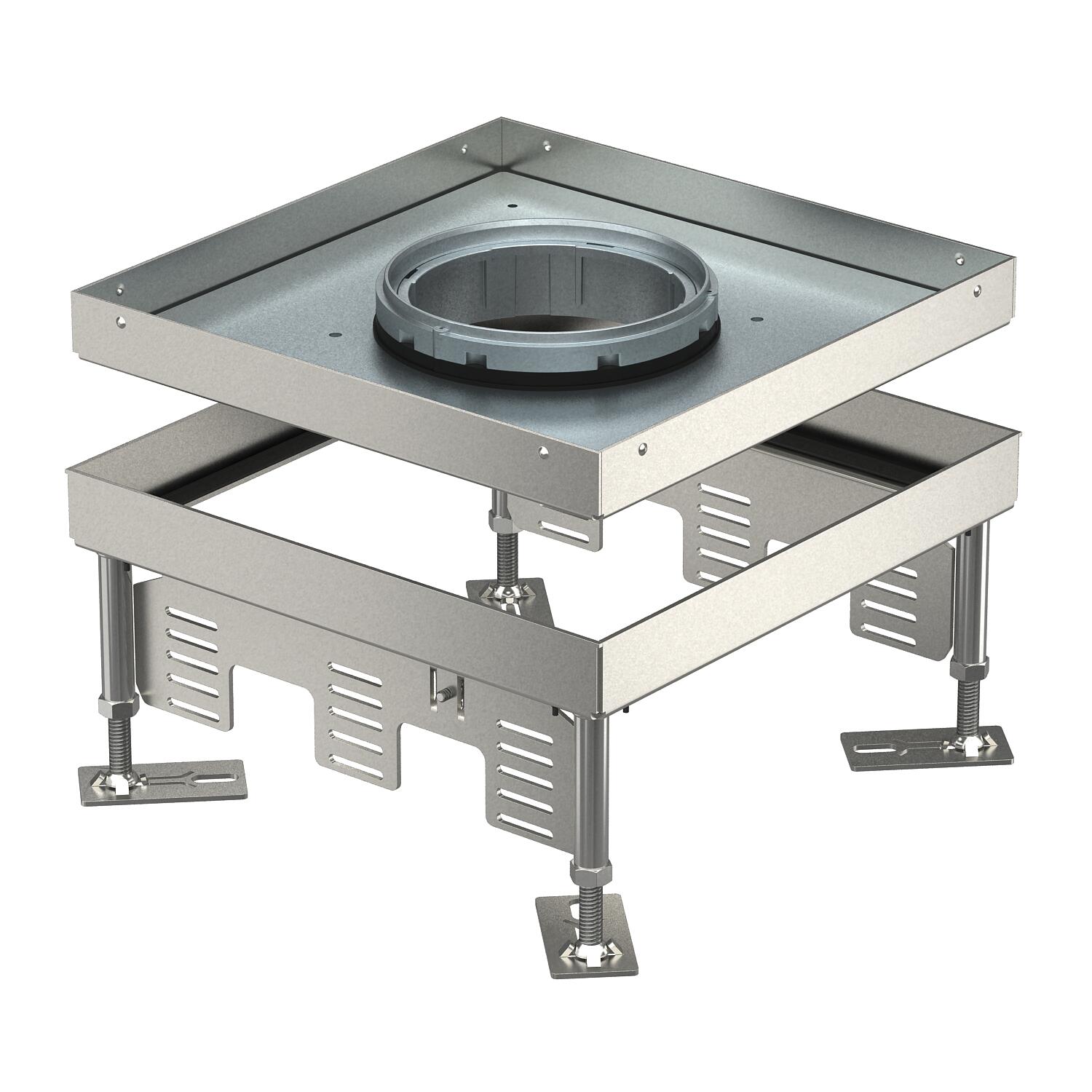

Nivelirna kaseta velikosti 9, za tubus, za vgradnjo elektroelementov v tla s suhim ali mokrim vzdrževanjem v notranjih prostorih.
Nivelirna kaseta, s tubusom, trikomorna. Instalirajo se lahko 3 pokrivne plošče v izvedbi APMT5. Za vgradnjo 3 univerzalnih nosilcev UT4 za 9 posamičnih instalacijskih aparatov z nosilnim obročem/nosilno sponko ali 12 aparatov Modul 45.

Tehnični podatki

Tehnični podatki

Debelina talne obloge	25 mm

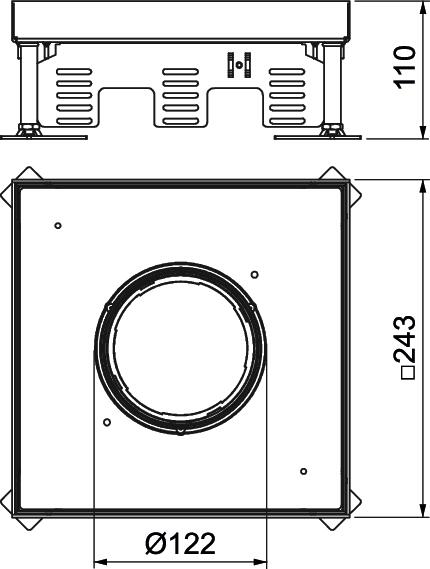

Dimenzija	243x243mm
Dolžina	243 mm
Dovoljenja	VDE
Globina za vgradnjo	110 mm
IK-koda stopnje zaščite	IK10
Izvedba	kvadratno
Izvedba kabelskega odvoda	Potopni tubus
Izvedba za visoko obremenitev	ne
Ločljivo	ne
Maks. območje niveliranja	155 mm
Maks. višina tal	155 mm
Material	Nerjaveče jeklo 1.4301
Mera H	110 mm
Min. območje niveliranja	110 mm
Min. višina tal	110 mm

Navpična obremenitev, majhna površina	do 3.000 N
Navpična obremenitev, velika površina	do 10.000 N
Nazivna velikost za enote za vgradnjo aparatov	9
Nega tal	mokro
Nosilec naprav za sprejem priključnih doz	da
Primerno za dvojno talno vgradnjo	da
Primerno za votlo talno vgradnjo	da
Širina	243 mm
Število izvodnic napeljav	1
Število nosilcev aparata	3
Število vgradnih naprav	12
Tip vgradnega sistema	UT4
Vgradna dolžina	244 mm
Vgradna širina	244 mm
Vrsta zaščite (IP) v neuporabljenem stanju	IP40
Vrsta zaščite (IP) v uporabljenem stanju	IP20

Vsi tipi

Vsi tipi

Tip	Min. višina tal	Maks. višina tal	Debelina talne obloge	Mera H	Izvedba kabelskega odvoda	Nazivna velikost za enote za vgradnjo aparatov	Št. art.	Količina	Min. prodajna enota
RKFN2 9 VS 20	105 mm	150 mm	20 mm	105 mm	Potopni tubus	9	7409368	Kos	1 Kos
RKFN2 9 VS 25	110 mm	155 mm	25 mm	110 mm	Potopni tubus	9	7409370	Kos	1 Kos

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Univerzalni nosilec UT4, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 208 mm	UT4 45 4	7408727	Kos	1 Kos
Tubus z ravnim pokrovom in ročico, za kasetne okvirje in nivelirne kasete	TUK2 GV	7428140	Kos	1 Kos
