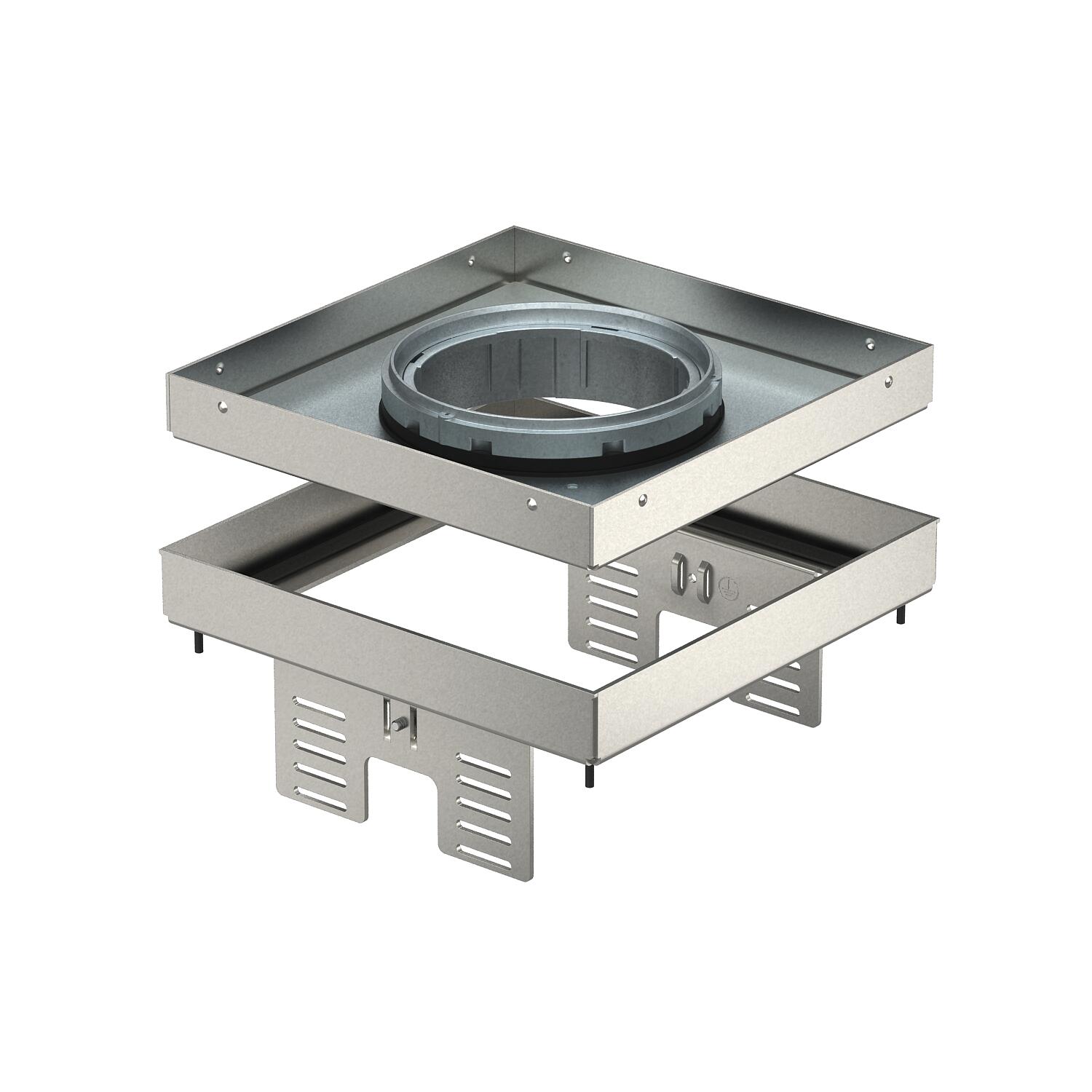

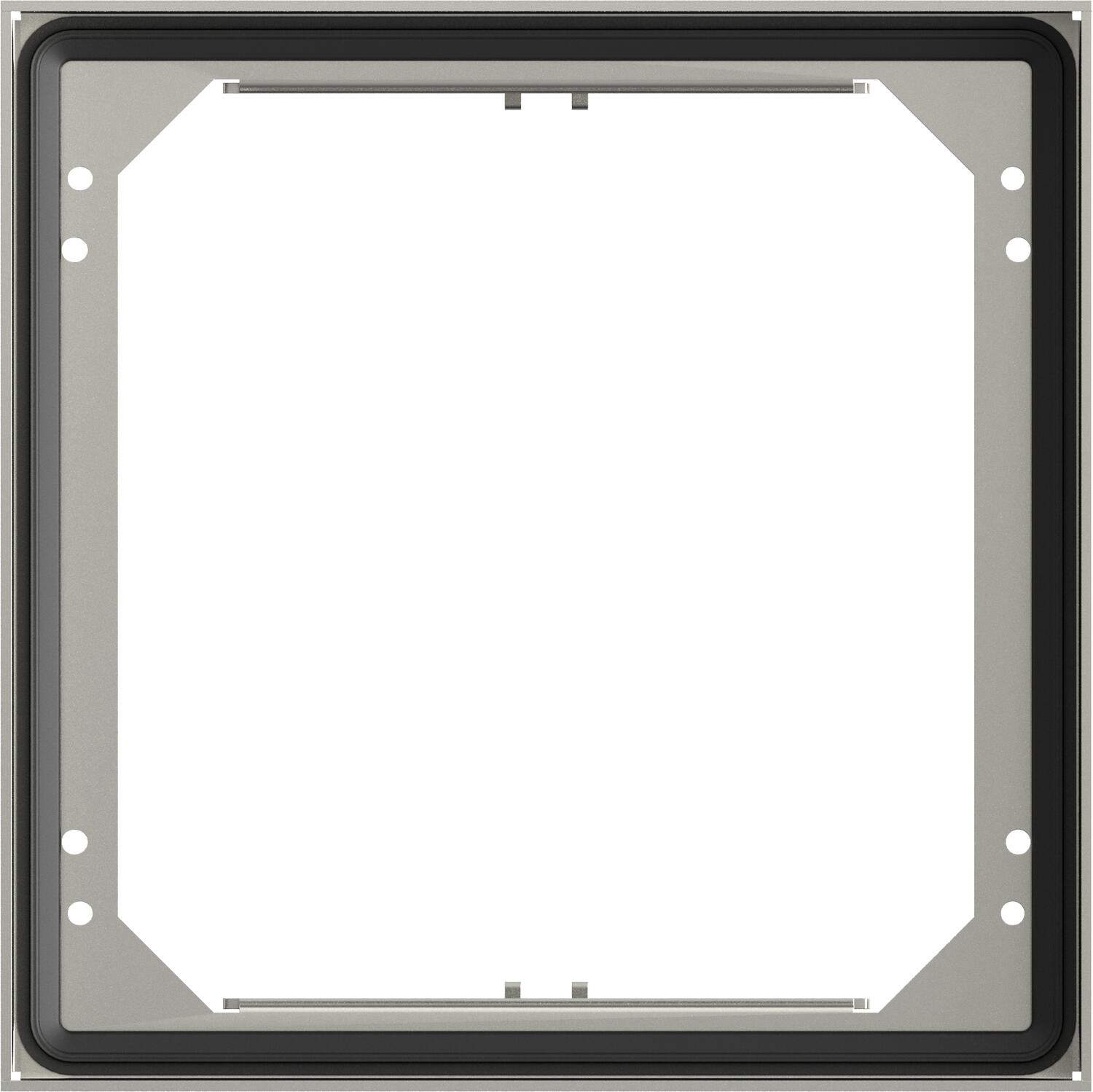

Nivelirna kaseta za tubus, RKFNUZD3, nerjaveče jeklo
Št. art. 7409372 | EAN 4012195869092
- Opis izdelka
-
Opis izdelka
Nivelirna ločilna kaseta za tubus velikosti 4, za vgradnjo elektroelementov v tla s suhim ali mokrim vzdrževanjem v notranjih prostorih, za vgradnjo v osnovo talne doze UZD250-3 ali UZD350-3 v kombinaciji z montažnim pokrovom DUG../4 ali v UGD250-3/4 ali UGD350-3/4. Kaseta se montira s pomočjo nosilca za niveliranje (nosilce je treba posebej naročiti) na aluminijskem okvirju talne doze.
Nivelirna kaseta, s tubusom, 2-komorna. Instalirata se lahko 2 pokrivni plošči v izvedbi APMT2. Za vgradnjo 2 univerzalnih nosilcev UT3 za 4 posamične inštalacijske aparate z nosilnim obročem/nosilno sponko ali 6 aparatov Modul 45.
-
- Tehnični podatki
-
Tehnični podatki

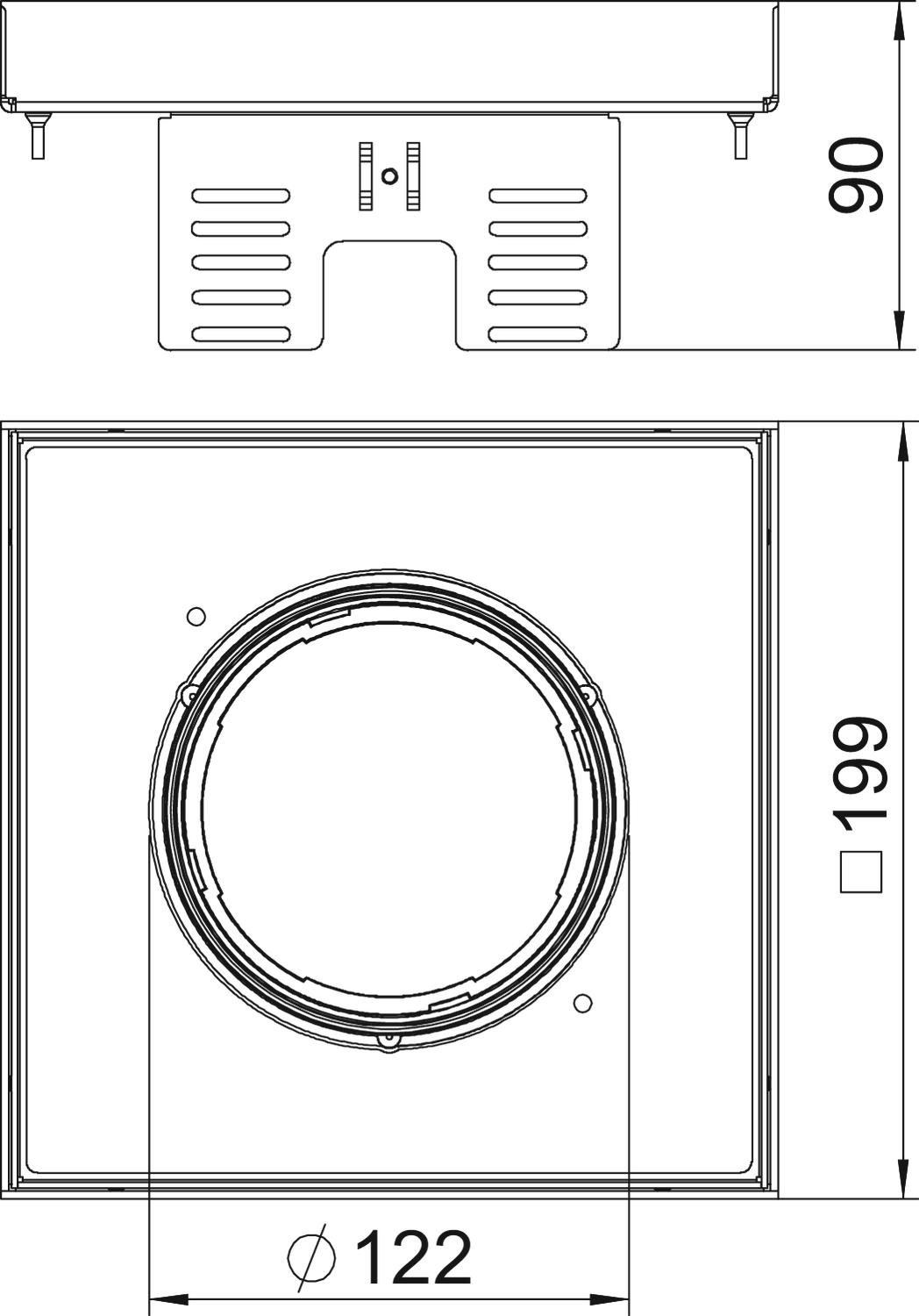

Debelina talne obloge 20 mm Dimenzija 200x200mm Dolžina 199 mm Dovoljenja VDE Globina za vgradnjo 105 mm IK-koda stopnje zaščite IK10 Izvedba kvadratno Izvedba kabelskega odvoda Potopni tubus Izvedba za visoko obremenitev ne Ločljivo da Material Nerjaveče jeklo 1.4301 Mera H 90 mm Min. višina tal 105 mm Navpična obremenitev, velika površina do 5.000 N Nazivna velikost za enote za vgradnjo aparatov 4 Nega tal mokro Nosilec naprav za sprejem priključnih doz ne Primerno za dvojno talno vgradnjo da Primerno za votlo talno vgradnjo da Širina 199 mm Število izvodnic napeljav 1 Število vgradnih naprav 6 Tip vgradnega sistema UT3 Vgradna dolžina 201 mm Vgradna širina 201 mm Višina 90 mm Vrsta zaščite (IP) v neuporabljenem stanju IP44 Vrsta zaščite (IP) v uporabljenem stanju IP20 - Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Tubus z ravnim pokrovom in ročico, za kasetne okvirje in nivelirne kasete
TUK2 GV 7428140 1 Kos
Tubus z ravnim pokrovom, za kasetne okvirje in nivelirne kasete
TUK2 V 7428141 1 Kos
Tubus s spuščenim pokrovom za talno oblogo in ročico, za kasetne okvirje in nivelirne kasete
TUK2 G4 7428142 1 Kos
Univerzalni nosilec UT3, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 165 mm
UT3 45 3 7408723 1 Kos

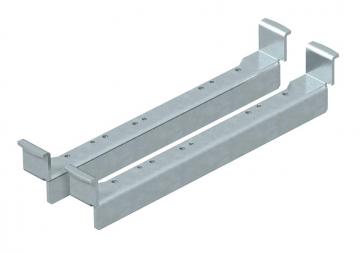

Nivelirni kotnik, za vgradnjo kvadratne kasete v UGD250-3
NW 250-3 QK 7410540 1 Kos

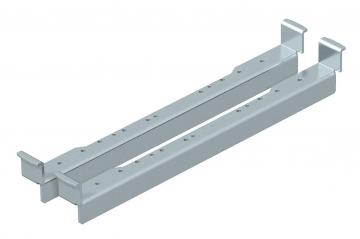

Nosilec za niveliranje, za vgradnjo ločilne kasete v UGD350-3
NW 350-3 QK 7410544 1 Kos Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Vakuumski privzdigovalec, 300 N
WZ 1029 7408634 1 Kos - Prenosi
-
Podatkovni list RKFN2 UZD3 4VS20 / 7409372 , 0.20MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE, RK RKN , 0.18MB , pdfNavodila za montažo Navodila za montažo kaset RK(F)N2UZD3 , 0.10MB , pdfNavodila za uporabo Navodila za uporabo PF-G , 2.00MB , pdfZa ta proizvod informativna besedila niso na voljo
