Nivelirna kaseta za tubus, RKFNUZD3, nerjaveče jeklo 136 | 442 | 25 | | Potopni tubus | 9

Nivelirna kaseta za tubus, RKFNUZD3, nerjaveče jeklo

Št. art. 7409605 | EAN 4012197369194

Št. art. / Tip	7409605 / TRKFN 9 VS 250

Min. višina tal	136 mm

Maks. višina tal	442 mm

Debelina talne obloge	25 mm

Izvedba kabelskega odvoda	Potopni tubus

Nazivna velikost za enote za vgradnjo aparatov	9

Opis izdelka

Opis izdelka

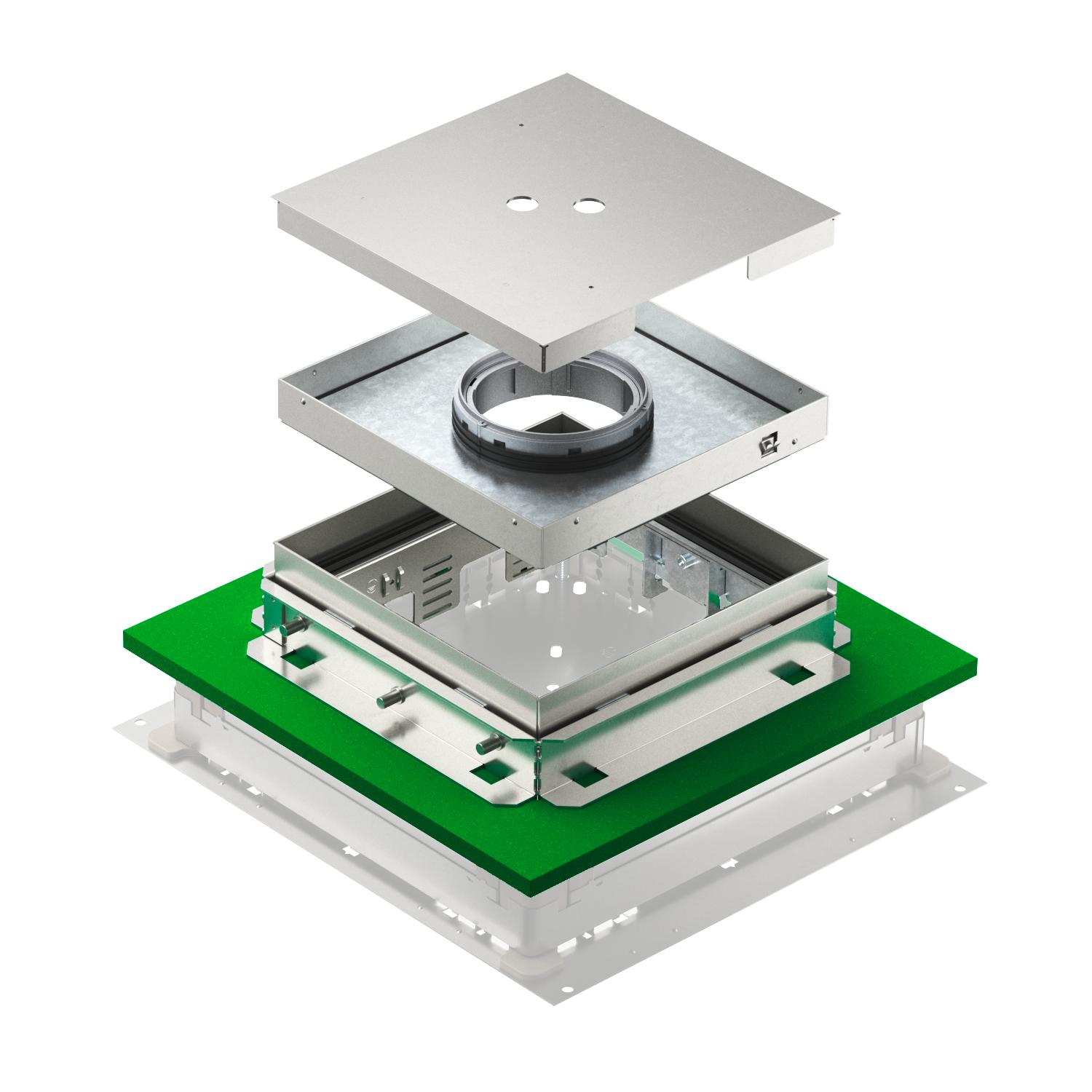

Nivelirna ločilna kaseta za tubus velikosti 9, za vgradnjo elektroelementov v tla s suhim ali mokrim vzdrževanjem v notranjih prostorih, za vgradnjo v osnovo talne doze UZD250-3 ali UZD350-3 v kombinaciji s sprejemno pločevino DUG../9 ali v UGD250-3/9 ali UGD350-3/9. Kaseta se montira s pomočjo nosilca za niveliranje (nosilce je treba posebej naročiti) na aluminijskem okvirju talne doze.
Nivelirna kaseta, s tubusom, 3-komorna. Instalirajo se lahko 3 pokrivne plošče v izvedbi APMT5. Za vgradnjo 3 univerzalnih nosilcev UT4 za 9 posamičnih inštalacijskih aparatov z nosilnim obročem/nosilno sponko ali 12 aparatov Modul 45.

Tehnični podatki

Tehnični podatki

Debelina talne obloge	25 mm

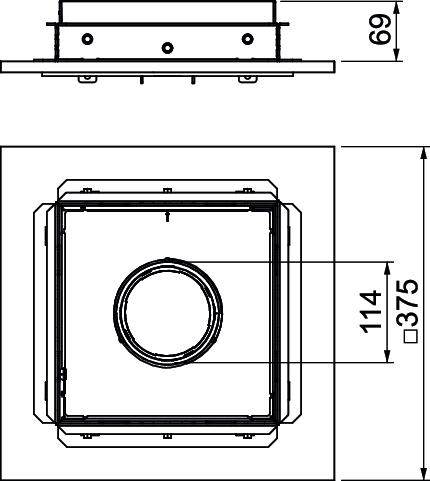

Dimenzija	243x243x83
Dolžina	243 mm
Dovoljenja	VDE
Globina za vgradnjo	136 mm
IK-koda stopnje zaščite	IK10
Izvedba	kvadratno
Izvedba kabelskega odvoda	Potopni tubus
Izvedba za visoko obremenitev	ne
Ločljivo	da
Maks. območje niveliranja	110 mm
Maks. višina estriha	110 mm
Maks. višina tal	442 mm
Material	Nerjaveče jeklo
Min. območje niveliranja	69 mm
Min. višina estriha	69 mm
Min. višina tal	136 mm

Navpična obremenitev, majhna površina	do 3.000 N
Navpična obremenitev, velika površina	do 5.000 N
Nazivna velikost za enote za vgradnjo aparatov	9
Nega tal	mokro
Nosilec naprav za sprejem priključnih doz	ne
Primerno za dvojno talno vgradnjo	ne
Primerno za votlo talno vgradnjo	ne
Širina	243 mm
Standard	EN 50085-2-2
Število izvodnic napeljav	1
Število univerzalnih nosilcev	3 x UT4
Število vgradnih naprav	12
Tip vgradnega sistema	UT4
Višina	81 mm
Vrsta zaščite (IP) v neuporabljenem stanju	IP55
Vrsta zaščite (IP) v uporabljenem stanju	IP20

Vsi tipi

Vsi tipi

Tip	Min. višina tal	Maks. višina tal	Debelina talne obloge	Izvedba kabelskega odvoda	Nazivna velikost za enote za vgradnjo aparatov	Št. art.	Količina	Min. prodajna enota
TRKFN 9 VS 250	136 mm	442 mm	25 mm	Potopni tubus	9	7409605	Kos	1 Kos

Pribor

Sistemski dodatki

Proizvodi	Tip	Št. art.	Količina	Min. prodajna enota
Tubus z ravnim pokrovom in ročico, za kasetne okvirje in nivelirne kasete	TUK2 GV	7428140	Kos	1 Kos

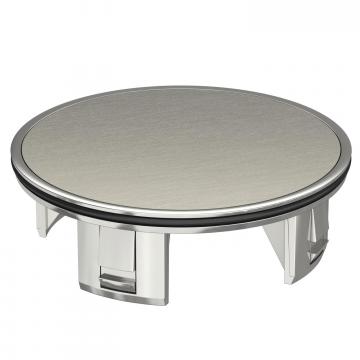

Tubus z ravnim pokrovom, za kasetne okvirje in nivelirne kasete	TUK2 V	7428141	Kos	1 Kos

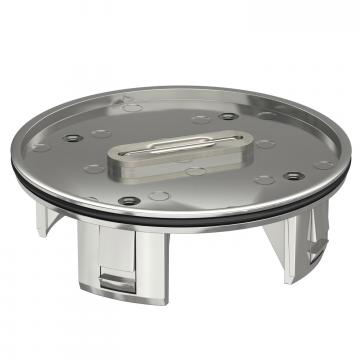

Tubus s spuščenim pokrovom za talno oblogo in ročico, za kasetne okvirje in nivelirne kasete	TUK2 G4	7428142	Kos	1 Kos
