Nivelirna kaseta za tubus, RKFR, nerjaveče jeklo
Št. art. 7409422 | EAN 4012195869450
- Opis izdelka
-
Opis izdelka

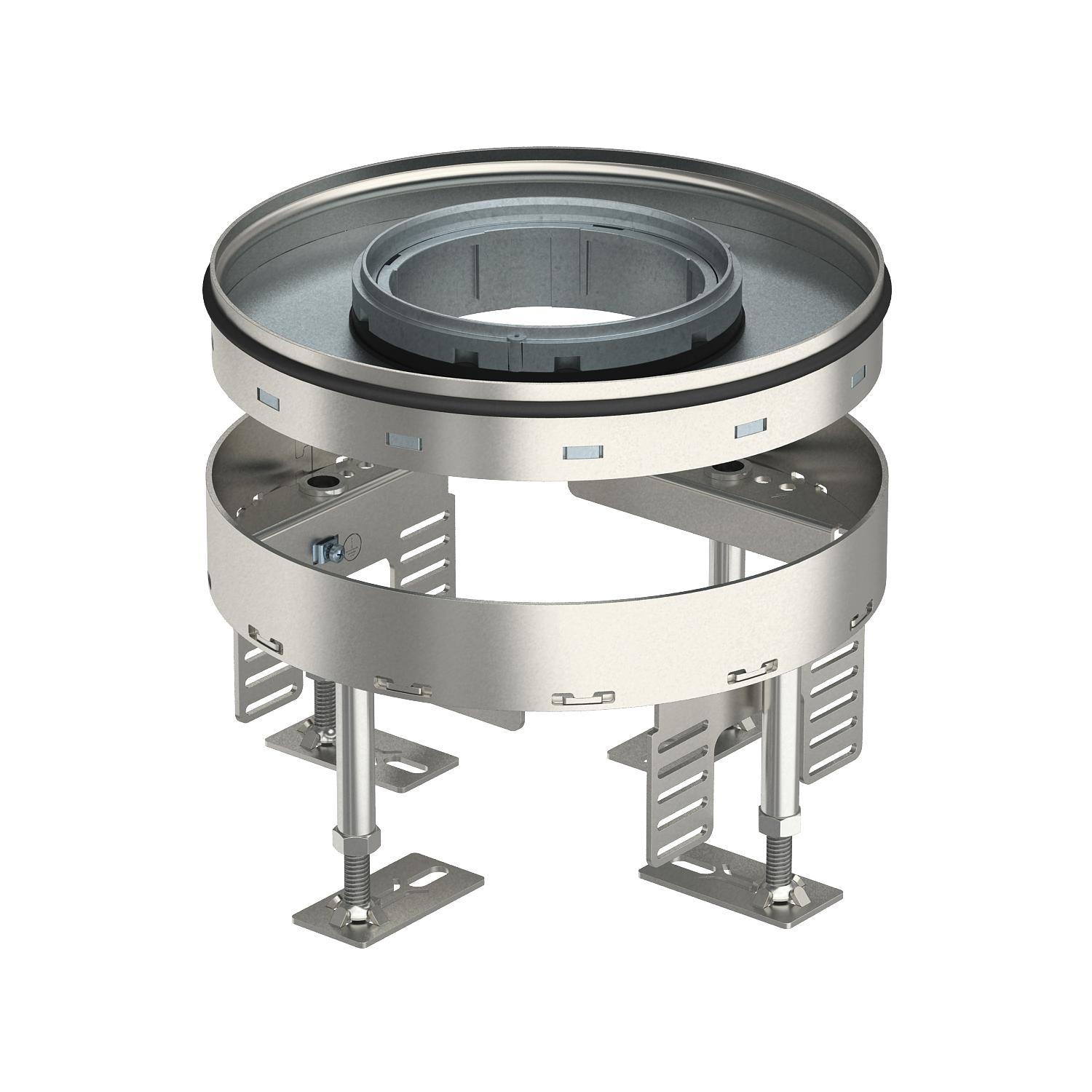

Nivelirna kaseta velikosti R4, za tubus, za vgradnjo elektroelementov v tla s suhim ali mokrim vzdrževanjem v notranjih prostorih.

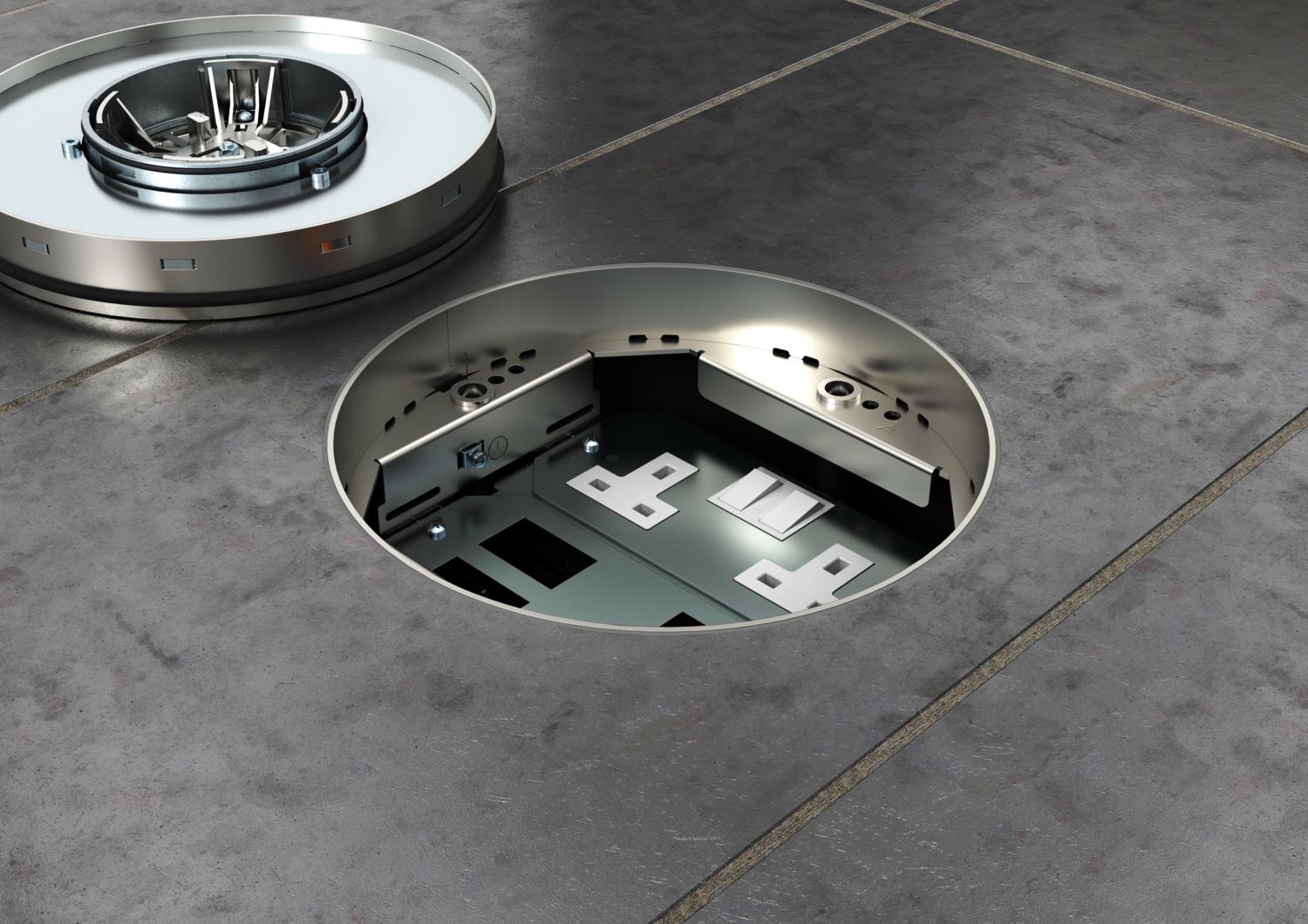

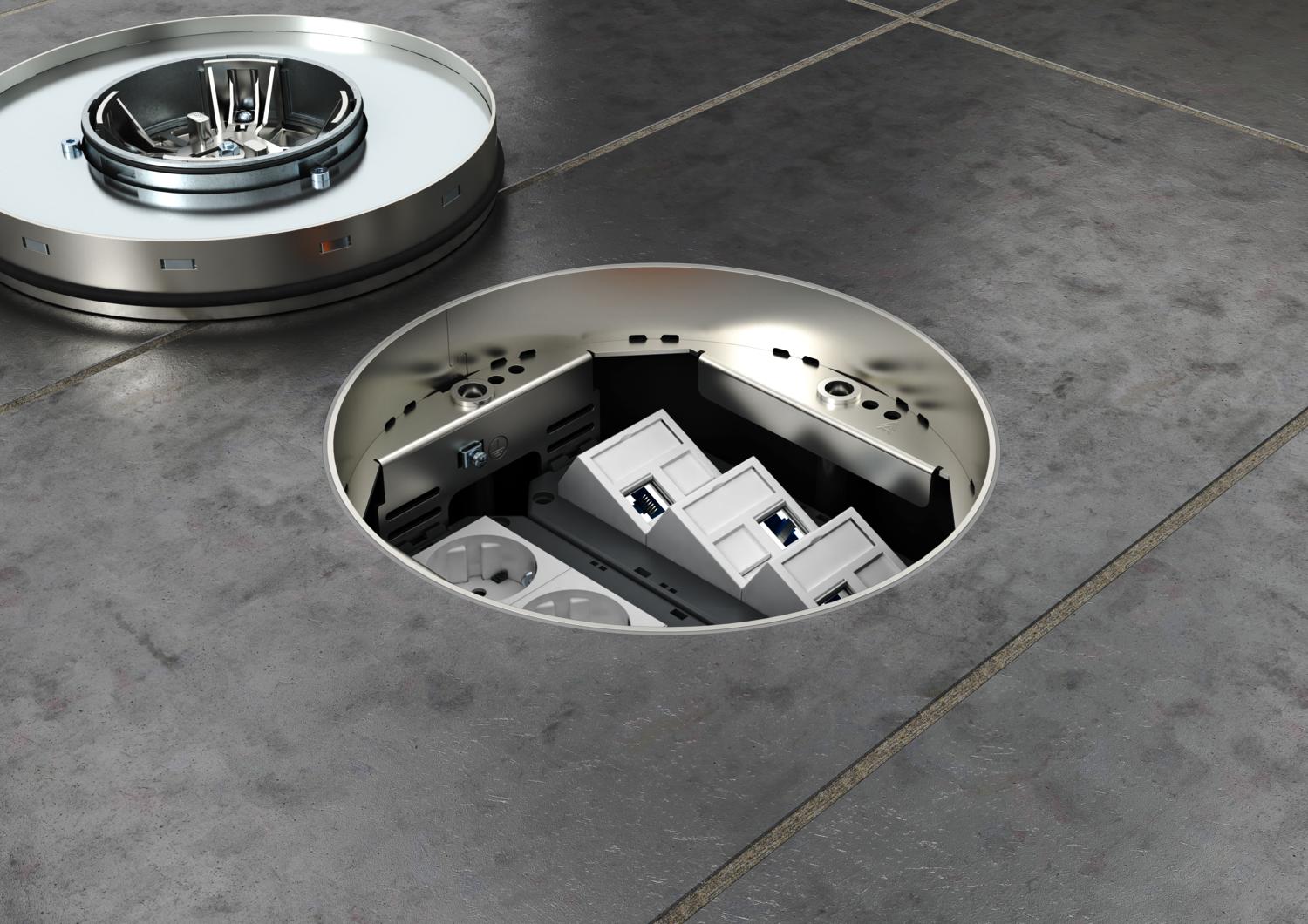

Nivelirna kaseta, s tubusom, 2-komorna. Instalirata se lahko 2 pokrivni plošči v izvedbi APMT2. Za vgradnjo 2 univerzalnih nosilcev UT3 za 4 posamične inštalacijske aparate z nosilnim obročem/nosilno sponko ali 6 aparatov Modul 45.
-
- Tehnični podatki
-
Tehnični podatki

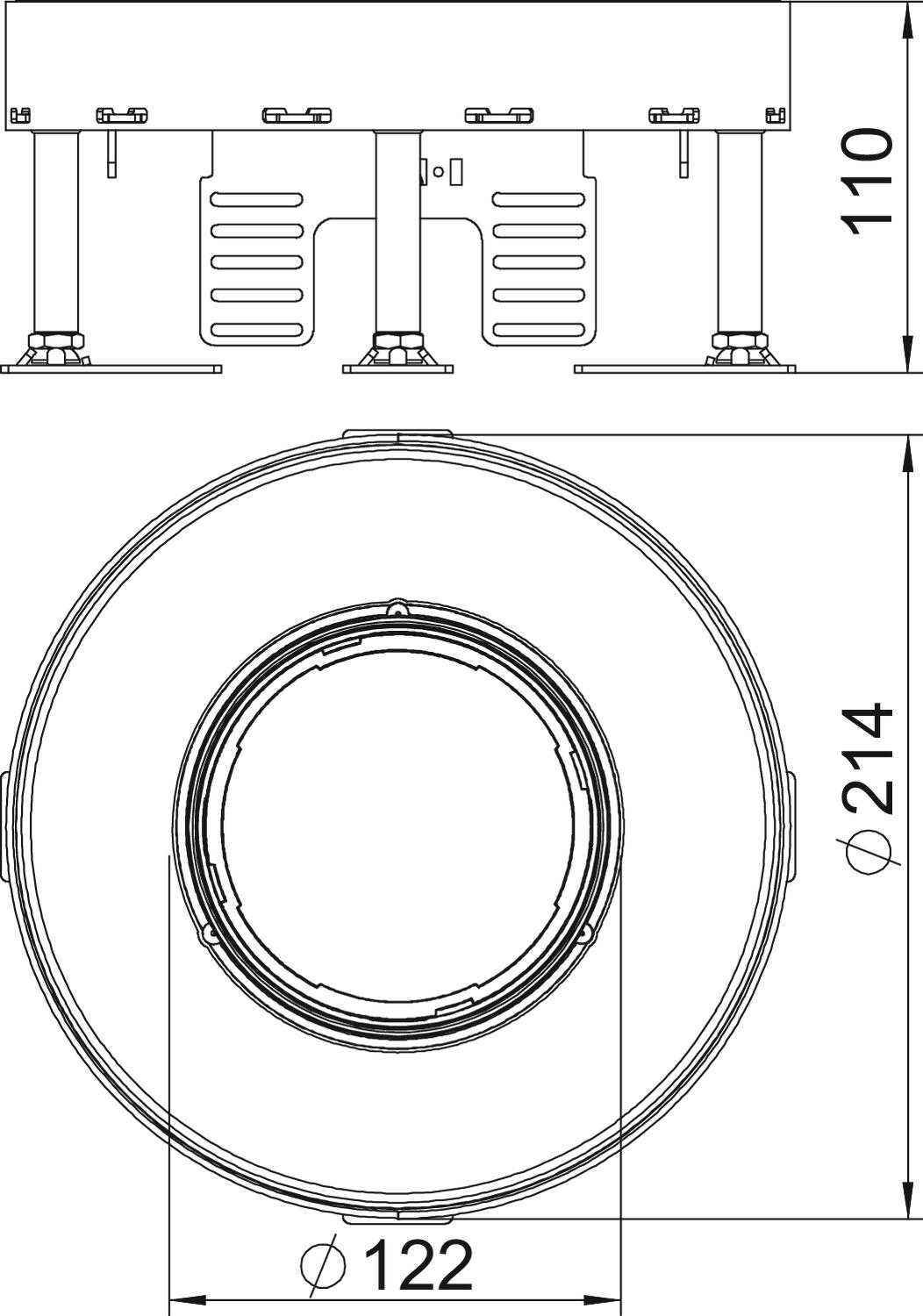

Debelina talne obloge 20 mm Dimenzija Ø215mm Dolžina 214 mm Dovoljenja VDE Globina za vgradnjo 110 mm IK-koda stopnje zaščite IK10 Izvedba okroglo Izvedba kabelskega odvoda Potopni tubus Izvedba za visoko obremenitev ne Ločljivo ne Maks. območje niveliranja 155 mm Maks. višina tal 155 mm Material Nerjaveče jeklo 1.4301 Mera H 110 mm Min. območje niveliranja 110 mm Min. višina tal 110 mm Navpična obremenitev, majhna površina do 3.000 N Navpična obremenitev, velika površina do 10.000 N Nazivna velikost za enote za vgradnjo aparatov R4 Nega tal mokro Nosilec naprav za sprejem priključnih doz da Premer vgradnje 215 Primerno za dvojno talno vgradnjo da Primerno za votlo talno vgradnjo da Širina 214 mm Število izvodnic napeljav 1 Število nosilcev aparata 2 Število vgradnih naprav 6 Tip vgradnega sistema UT3 Vrsta zaščite (IP) v neuporabljenem stanju IP44 Vrsta zaščite (IP) v uporabljenem stanju IP20 - Vsi tipi
-
Sistemski dodatki
Proizvodi Tip Št. art. Količina Min. prodajna enota
Tubus z ravnim pokrovom in ročico, za kasetne okvirje in nivelirne kasete
TUK2 GV 7428140 1 Kos
Tubus z ravnim pokrovom, za kasetne okvirje in nivelirne kasete
TUK2 V 7428141 1 Kos
Tubus s spuščenim pokrovom za talno oblogo in ročico, za kasetne okvirje in nivelirne kasete
TUK2 G4 7428142 1 Kos
Univerzalni nosilec UT3, s pokrivno ploščo za aparate Modul 45®, dolžina sistema 165 mm
UT3 45 3 7408723 1 Kos Montažni pribor
Proizvodi Tip Št. art. Količina Min. prodajna enota
Vakuumski privzdigovalec, 300 N
WZ 1029 7408634 1 Kos - Prenosi
-
Podatkovni list RKFR2 4 V20 / 7409422 , 0.21MB , pdfDovoljenje za opremljanje z znaki Dovoljenje za opremljanje z znaki VDE, RK RKN , 0.18MB , pdfNavodila za uporabo Navodila za uporabo PF-G , 2.00MB , pdfZa ta proizvod informativna besedila niso na voljo
