Nosilna plošča, variabilna A2 180 | 59 | 109

morepic-1

morepic-2

Nosilna plošča, variabilna A2

Št. art. 6348925 | EAN 4012195018360

Št. art. / Tip	6348925 / KU 5 V A2

Dolžina	180 mm

Širina	59 mm

Višina	109 mm

Opis izdelka

Opis izdelka

Variable head plate for installation on US 5 support.

Tehnični podatki

Tehnični podatki

Dimenzija	180x59x109
Dolžina	180 mm
Izvedba	Čelna plošča vijaka
Maks. kotno območje	30 mm
Material	Nerjaveče jeklo 1.4301
Nerjavno jeklo, luženo	ne
Ohranitev delovanja naprav	ne

Površina	surovo, naknadno obdelano
Primerno za oblike profilov	U-profil
Primerno za pritrditev na strop	da
Primerno za pritrditev s konzolo	ne
Širina	59 mm
Višina	109 mm

Vsi tipi

Vsi tipi

Tip	Dolžina	Širina	Višina	Št. art.	Količina	Min. prodajna enota
KU 5 V A2	180 mm	59 mm	109 mm	6348925	Kos	1 Kos

Prenosi

Podatkovni list KU 5 V A2 / 6348925 , 0.18MB , pdf

Vodič KTS Kabeltragsysteme , 1.61MB , pdf

Katalog Kabeltragsysteme , 45.23MB , pdf

Izjava o skladnosti KU 5 V A2 / 6348925 , 0.17MB , pdf

REACH Izjava o skladnosti KU 5 V A2 / 6348925 , 0.12MB , pdf

Prenesi

RoHS Izjava o skladnosti KU 5 V A2 / 6348925 , 0.12MB , pdf

Prenesi

Navodila za montažo Navodila za montažo U-profilov , 0.04MB , pdf

Navodila za montažo General information on the mounting , 2.61MB , pdf

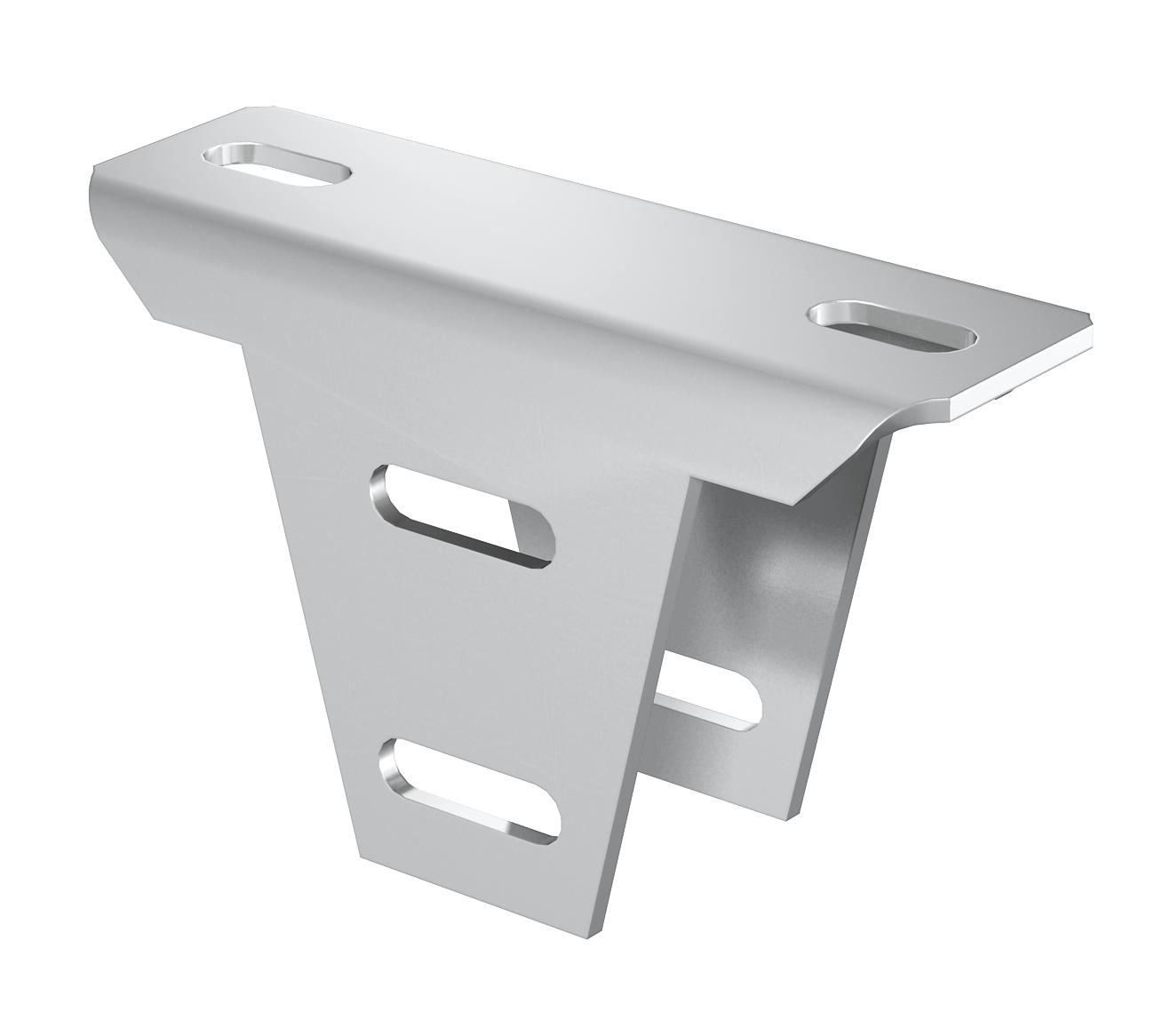

Grafika izdelka KU 5 V A2 / 6348925, 39.20 kB, jpg

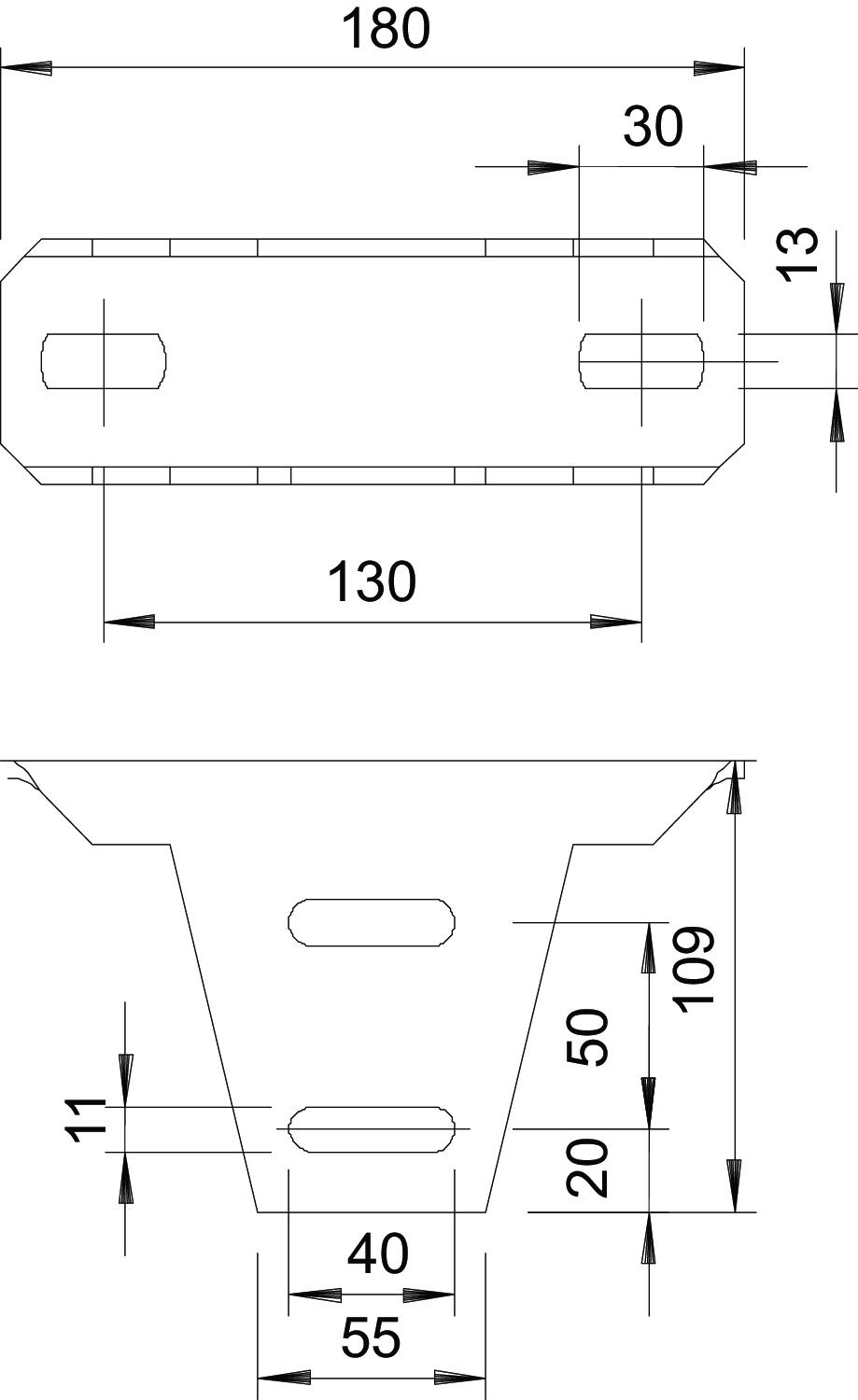

Dimenzionirana risba KU 5 V A2 / 6348925, 61.46 kB, jpg

KU 5 V A2 / 6348925
