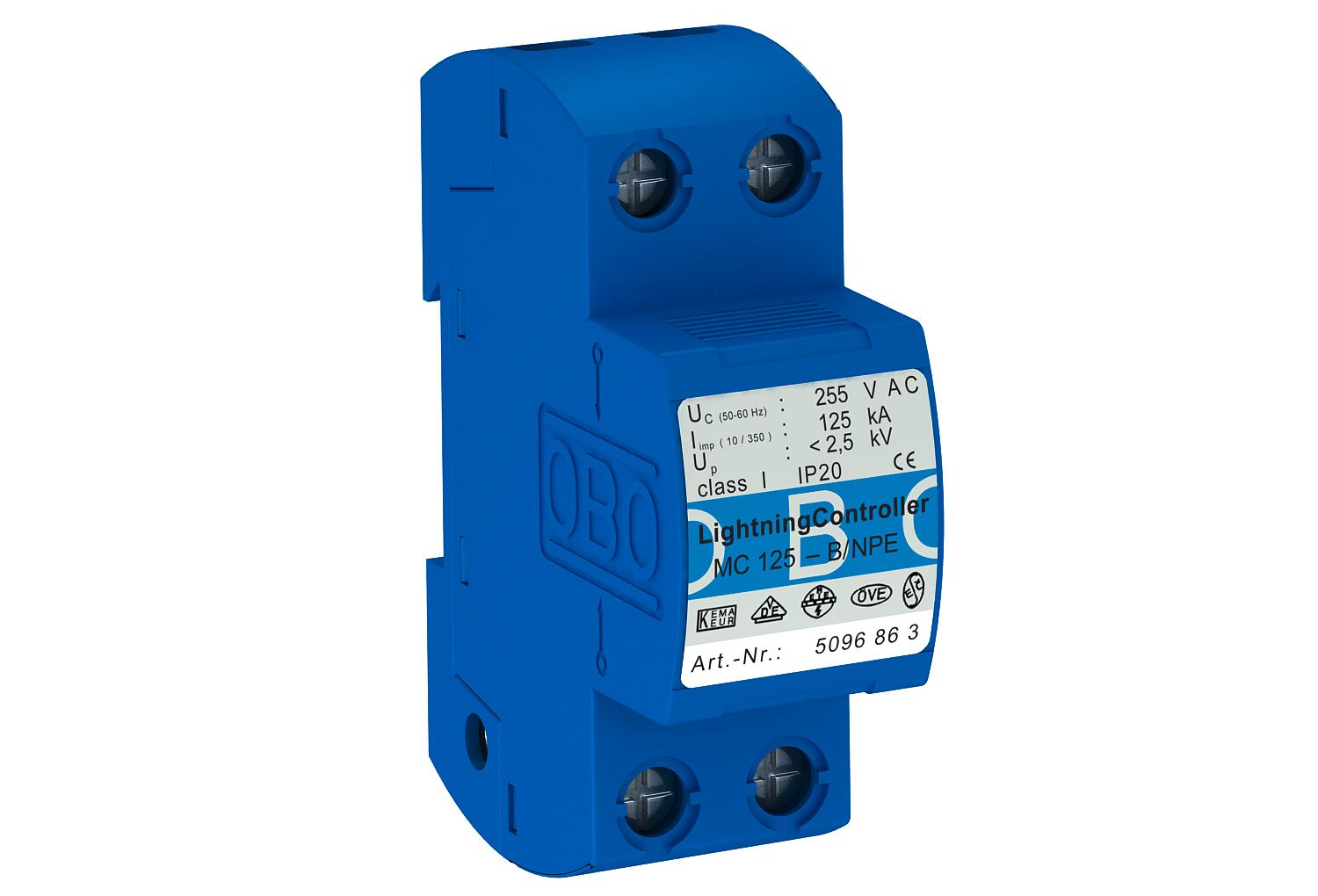

Odvodnik struje munje, 1-polni NPE

Št. art. 5096863 | EAN 4012195966449

Opis izdelka
Opis izdelka
For use in TN-S and TT systems as N-PE discharge gap, type 1 (Class B) IEC 61643, for interface 0 to 1 (LPZ) according to lightning protection zone concept to IEC 61312-1 and/or DIN VDE 0185-305 Part 4 for use as discharge gap between N and PE.



• Complies with VDE-AR-N 4100

• Arresting capability 125 kA (10/350 µs)
• Incl. plug caps for labelling the connections
• Voltage protection level <2.5 kV
• Enclosed, non-extinguishing discharge gap: can be used in normal commercial distributor housings

Application example: lightning arrester in accordance with VDE-AR-N 4100 for pre-meter area.

Note: Requires as a decoupling length for surge protection 5 m of cable.
  • MAGYAR ELEKTROTECHNIKAI ELLENŐRZŐ INTÉZET Budapest, Hungary
  • Russia, GOST The State Committee for Standards
  • 5-year warranty
  • Communautés Européennes, EC declaration of conformity according to EC directives
  • EurAsian Conformity
  • 230/400 V system
  • Protection device to DIN EN 61643-11 or IEC 61643-11
  • Transition from LPZ 0 to LPZ 1
Tehnični podatki

Tehnični podatki

Daljinska signalizacija ne
Dimenzija 255V
Dolžina 100 mm
Eksplozijsko preizkušena izvedba ne
Izpihano ne
Izvedba 1-pole; 255 V
Izvedba polov N/PE
Kratkostična odpornost pri maks. omrežni zaščiti pred previsokim tokom 0 kA
LPZ 0→1
Maks. delovna temperatura 85 °C
Maks. presek togega voda (eno-/večžilni) 50 mm²
Min. delovna temperatura -40 °C
Min. presek togega voda (eno-/večžilni) 10 mm²
Način montaže U-profil 35 mm
Najvišja trajna napetost AC 255 V
Nazivna napetost AC (50/60 Hz) 230 V
Nazivni odvodni udarni tok (8/20 µs) 50 kA
Oblika omrežja drugo
Odvodni udarni tok (8/20 µs) [skupaj] 125 kA
Razred testiranja tip 1 da
Signalizacija na aparatu nima

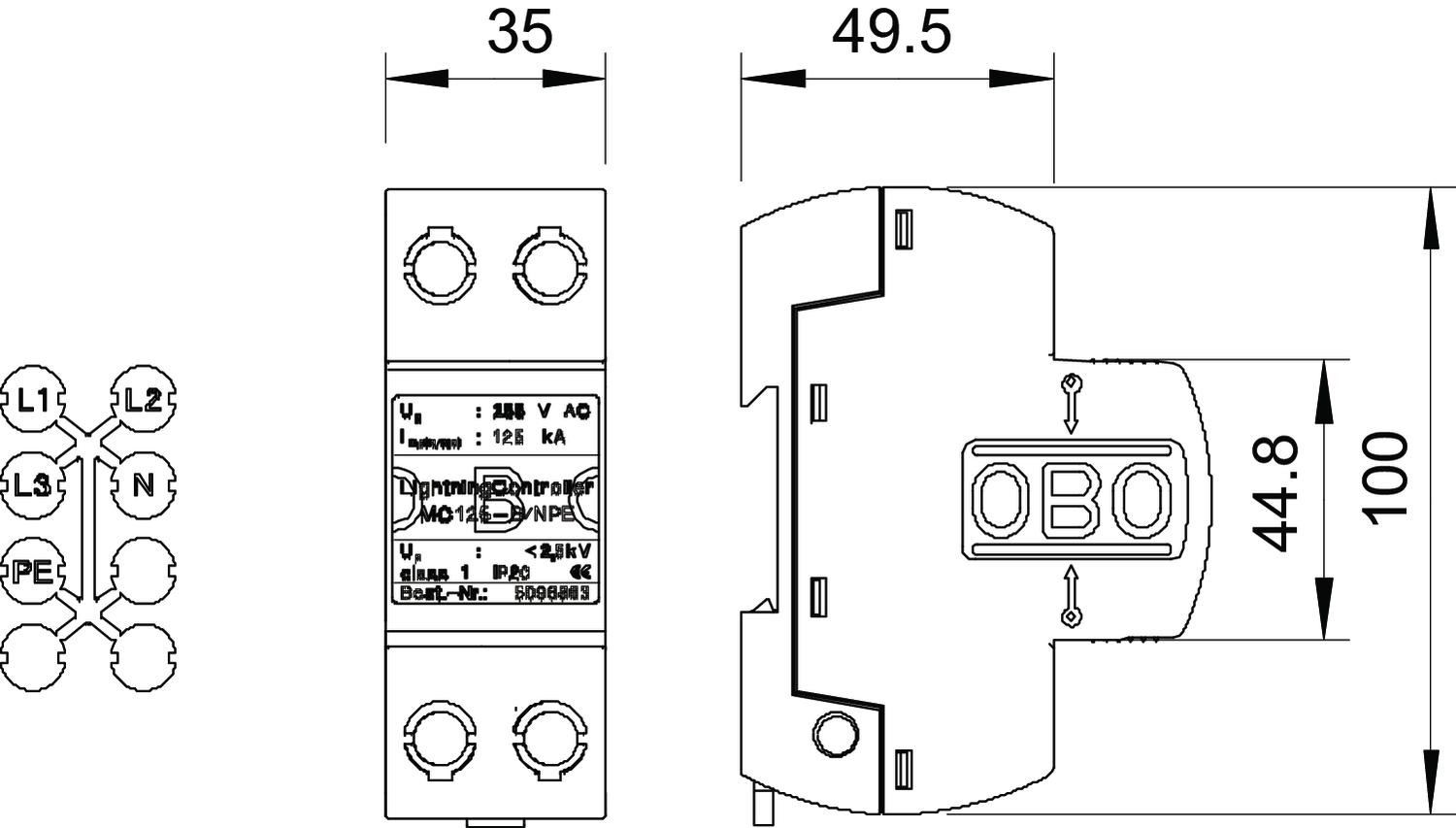

Širina 35 mm
SPD po EN 61643-11 Tip 1
SPD po IEC 61643-1 class I
Struja munje (10/350) [skupno] 125 kA
Udarni tok strele (10/350 μs) 50 kA
Višina 69 mm
Vklopni čas <100 ns
Vrsta zaščite IP20
Zmogljivost odvajanja sledilnega toka (ef) [N-PE] 0,1 kA
Vsi tipi

Vsi tipi

Tip Št. art. Količina Min. prodajna enota
MC 125-B NPE 5096863
1 Kos
